Technologieanalyse van de HOWO zware takelwagen

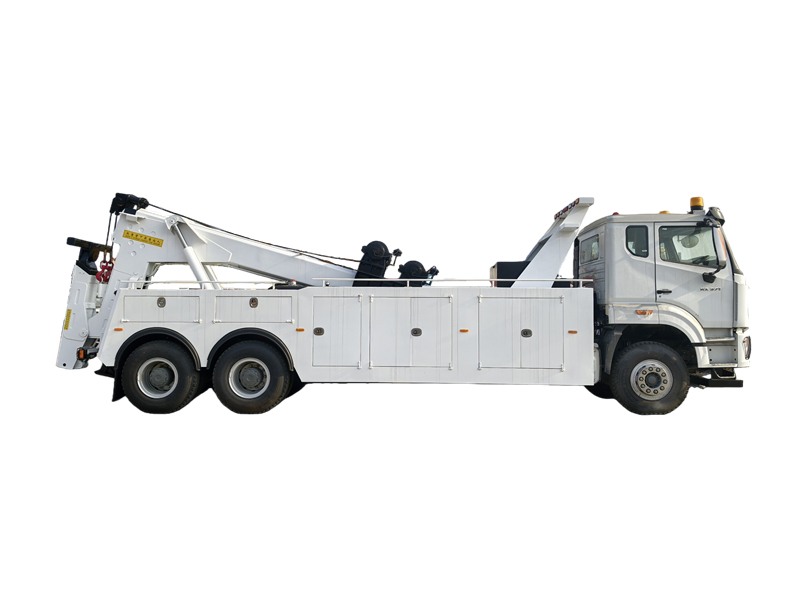

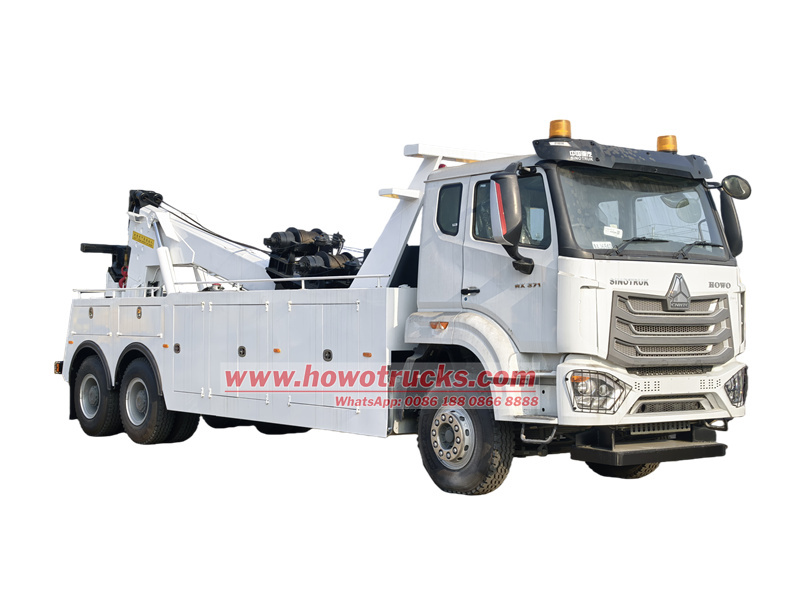

▶ Wat is een HOWO zware sleepwagen?

De HOWO Heavy-Duty Wrecker Tow Truck is een veelgebruikt speciaal voertuig voor bergingswerkzaamheden, met zowel hef- als sleepcapaciteiten. Het voertuig is gebouwd op een speciaal HOWO bergingschassis, met een laadvermogen dat 39% hoger ligt dan dat van een standaard chassis, uitstekende sleepprestaties en een betere terreinvaardigheid. De U-vormige hefarm is telescopisch ontworpen. Het voertuig kan worden uitgerust met diverse hulpstukken, waardoor het meerdere functies kan uitvoeren, zoals heffen, slepen, vervoeren en trekken. Het is breed inzetbaar voor het bergen van grote voertuigen die zijn omgekanteld, van de weg zijn gerold of in een gracht zijn beland.

Chassis	HOWO NX 6×4
Motor	WD615.47, 371 pk, dieselmotor
Maximale hefcapaciteit	16000 kg
Volledig uitgeschoven hefvermogen	10000 kg
Maximale hefcapaciteit van de giek	30000 kg
Maximale hefhoogte van de giek	5260 mm
Aantal lieren	2
Lier trekkracht	200 kN

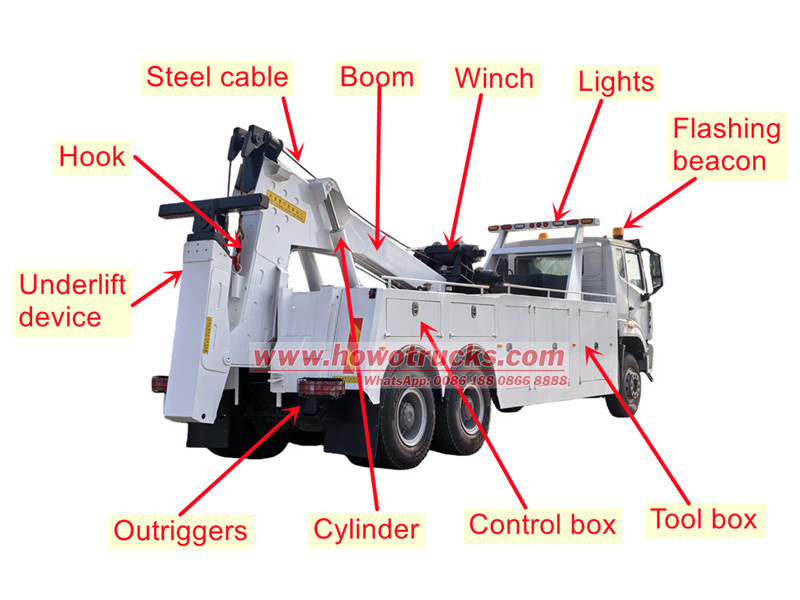

▶ Structuur van de HOWO zware reddingssleepwagen

De HOWO NX zware takelwagen bestaat hoofdzakelijk uit zes onderdelen: het chassis, het hefmechanisme, het takelarmmechanisme, het kantelmechanisme, het hydraulische systeem en het besturingssysteem.

• Chassis: Gebaseerd op het speciale HOWO NX-bergingschassis, dat zorgt voor een hoog laadvermogen en een goed vermogen.

• Hefmechanisme: Inclusief lier, giek en haak, gebruikt voor het optillen van de voorkant of het chassis van een defect voertuig.

• Onderhefmechanisme: Meerdelige telescopische trekarm, voorzien van L-vormige wielklemmen of vorkbevestigingen om wielen of assen direct op te tillen, met bevestigingsinrichtingen aan het uiteinde om de wielen vast te zetten.

• Opblaasmechanisme: Aangedreven door een hydraulische cilinder, past het de hoek en hoogte van de giek en de trekarm aan voor nauwkeurige positionering en lastverdeling.

• Hydraulisch systeem: Het systeem bestaat uit een aftakas-aangedreven pomp, een meerwegrichtingsventiel, hydraulische cilinders en een tank, en levert de energie aan alle mechanismen.

• Besturingssysteem: De meerwegklep wordt bediend met een handgreep aan de zijkant of een afstandsbediening, waarmee de hef-, sleep- en giekbewegingen worden gecoördineerd.

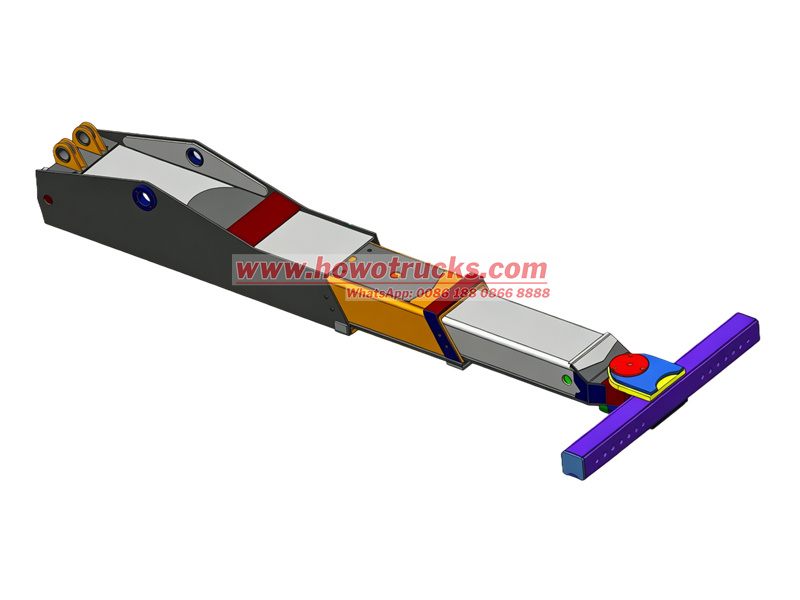

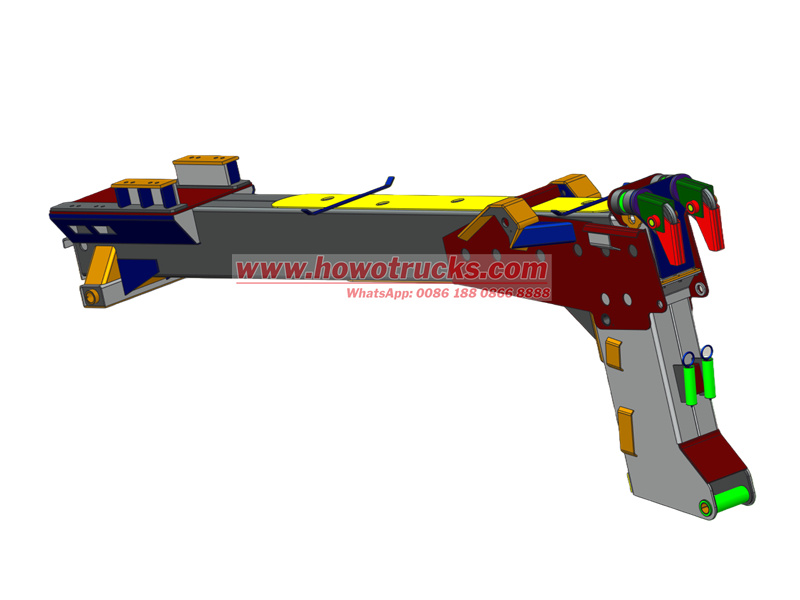

▶ Tekening van een zware bergingswagen van HOWO
