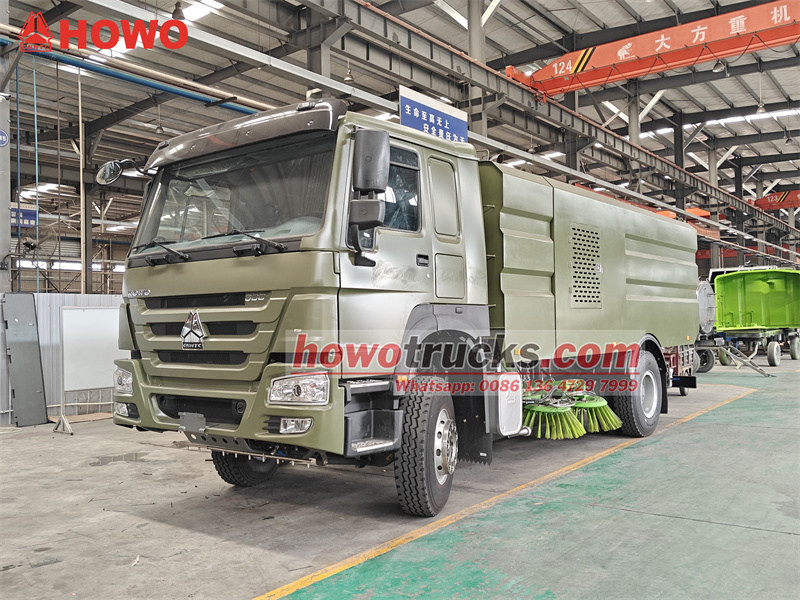

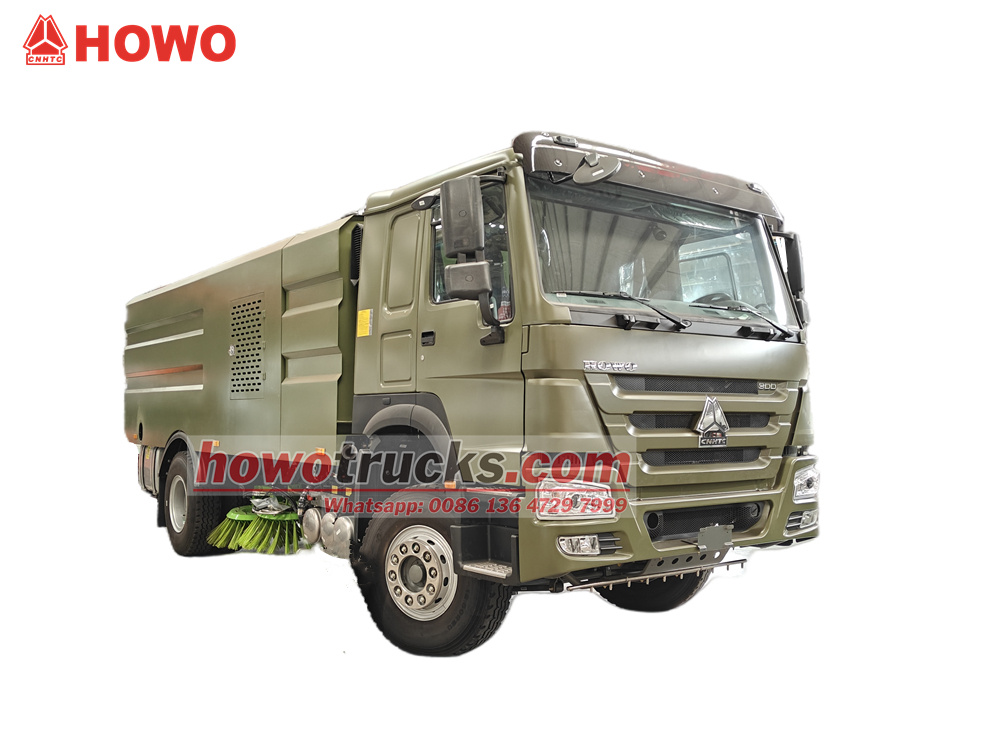

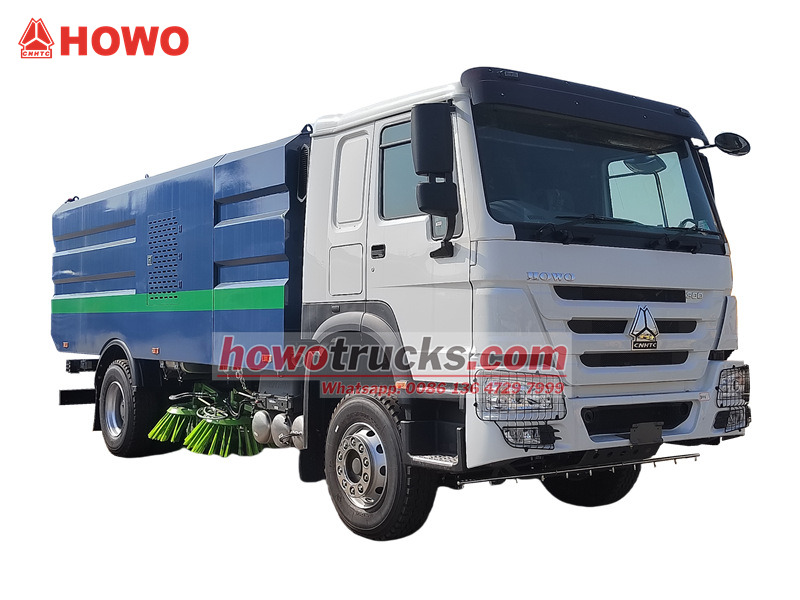

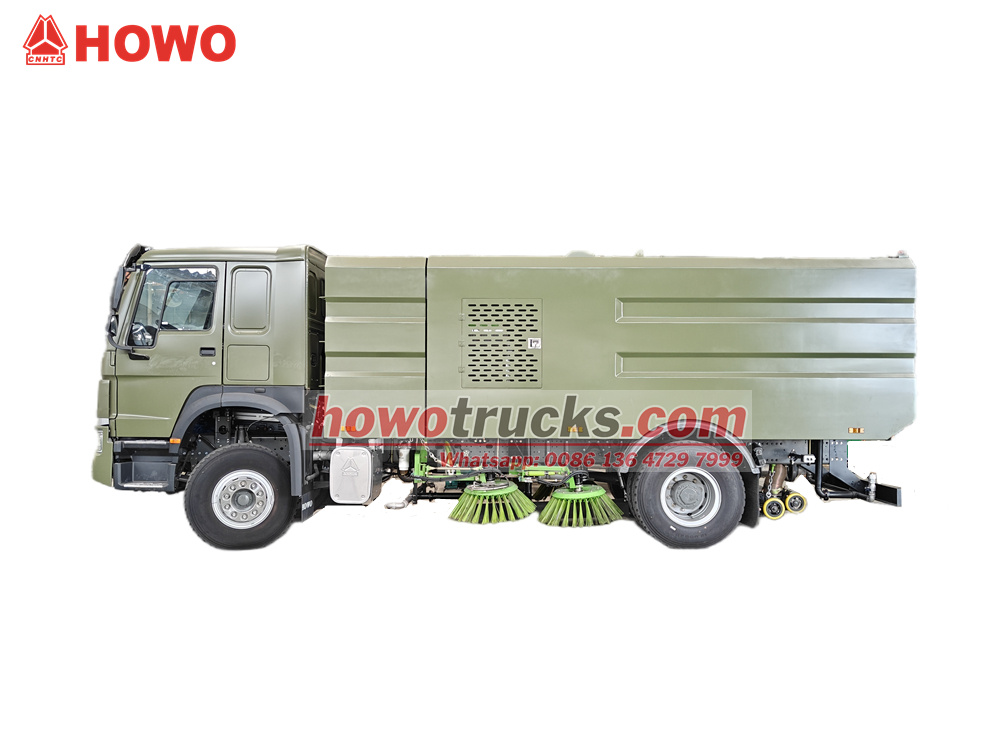

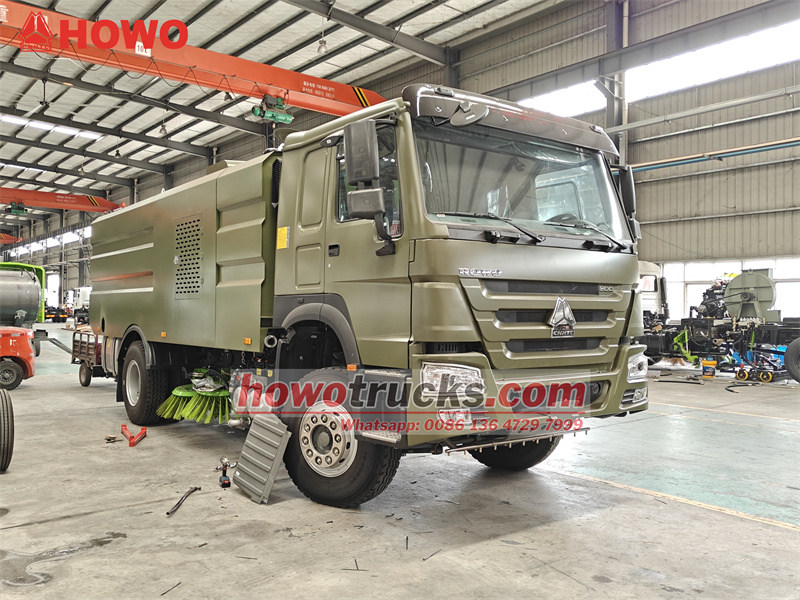

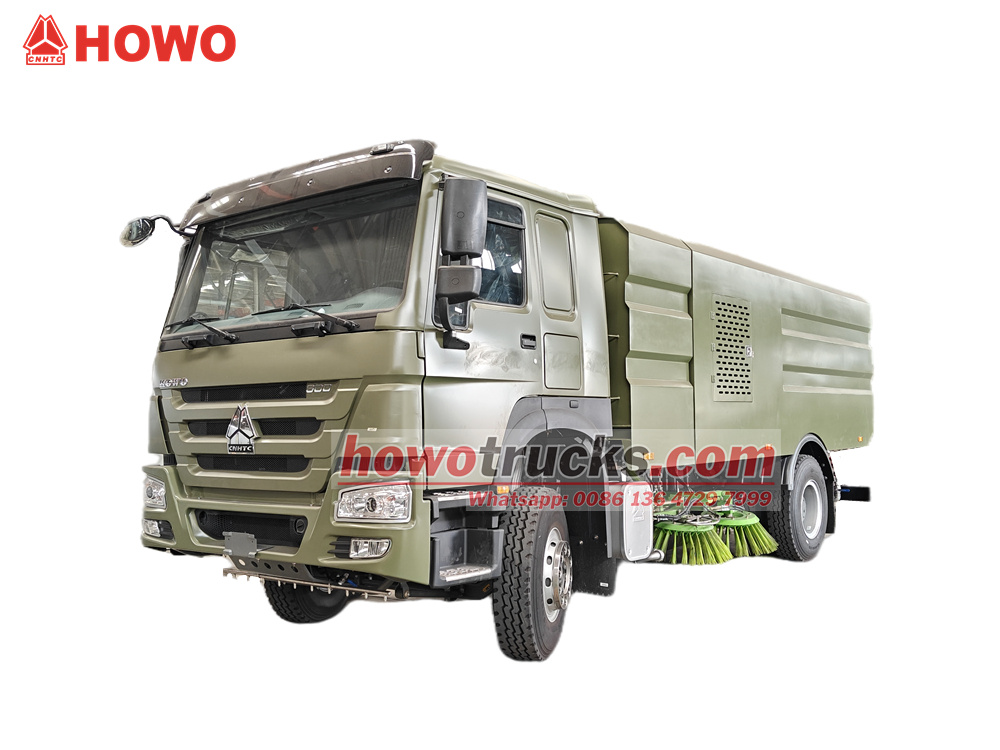

De HOWO 12 m³ straatveegmachine is een aangepaste versie van het HOWO HW76 cabinechassis. Hij heeft een wielbasis van 4600 mm en is uitgerust met een Weichai WP10.300E22 motor, een Sinotruk HW19710 versnellingsbak, een watertank van 4000 liter van koolstofstaal, een binnen- en buitenbak van 8000 liter van roestvrij staal en een Dongfeng Cummins B140 33 hulpmotor. Het voertuig is voorzien van vier veegborstels en een zuignap, een Weiye blazer, een Duitse PINFL PF36 hogedrukplunjerpomp (1150 tpm) en een Hangzhou Weilong 60/90 lagedrukwaterpomp (60 m³).³/h). Er zijn meerdere spoelmondstukken voor de cabine en een sproeimondstuk voor de veegborstel. De breedte van de hogedrukwaterspoeling is 2,5 m, de veegbreedte van de veegborstel is 3,5 m en de maximale veegcapaciteit is 60.000 m³.³/h. De veegsnelheid bedraagt 3-20 km/h. Het voertuig wordt bestuurd door een elektronische regelkast in de cabine en een bedieningskast bij de zuigmond.
Werkcapaciteit :
12cbmCabinetype :
Howo HW76 cabinAandrijfsysteem :
4x2,LHDWielbasis (mm) :
4600Motorspecifiek :
300 HP / WEICHAI WP10.300E22Versnellingsbak :
HW19710 transmission, 10 forward and 2 reverseVooras (kg) :
6500Achteras (kg) :

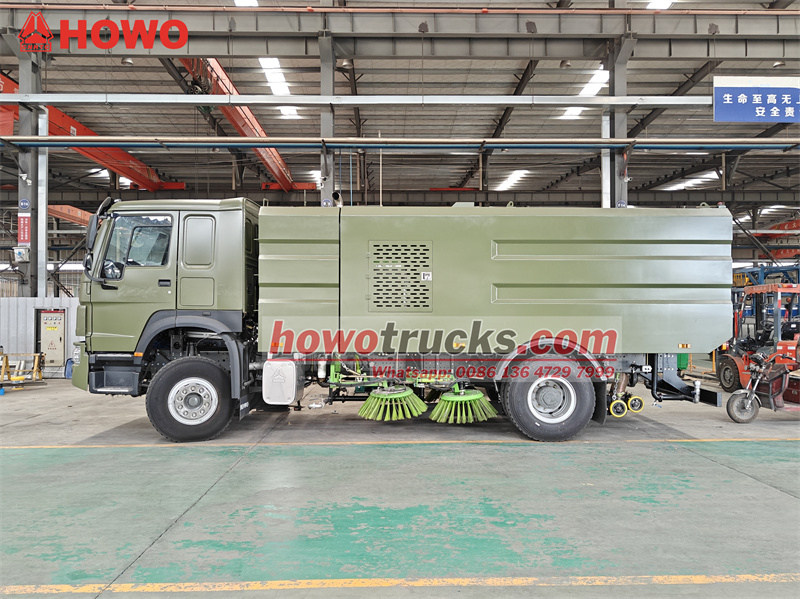

11500DeHowo 12 m³ vrachtwagen gemonteerde straatveegmachineDit is een zeer efficiënt reinigingsvoertuig, ontworpen voor het reinigen en onderhouden van stedelijke wegen, pleinen, industrieterreinen en andere locaties. Het is voorzien van een watertank van 4.000 liter van koolstofstaal en een afvalbak van 8.000 liter met een roestvrijstalen binnenkant. Het veegsysteem omvat vier sets schijfborstels en brede zuignappen, waardoor een veegbreedte tot 3,5 meter, een hogedrukspoelbreedte van 2,5 meter en een maximale veegcapaciteit van 60.000 m³ mogelijk is.³Het voertuig maakt gebruik van een Duitse hogedrukpomp, een Hangzhou lagedrukwaterpomp en een Weiye-blazer, gecombineerd met meertrapsverneveling voor stofbestrijding, wat resulteert in een lage stofontwikkeling tijdens gebruik.
Het intelligente elektronische besturingssysteem integreert twee bedieningspanelen in de cabine en bij de zuignappen, waardoor functies zoals het omhoog en omlaag brengen van de borstel, het legen van de tank en het starten en stoppen van de blazer met één druk op de knop kunnen worden bediend. Dit zorgt voor een gemakkelijke en efficiënte bediening. Dit voertuig maakt gebruik van een modulair, geïntegreerd ontwerp dat het aandrijfsysteem, het veegsysteem, het watersysteem en het intelligente besturingssysteem combineert voor een efficiënte, energiebesparende en milieuvriendelijke werking.

Onze fabriek is een professionele fabrikant op het gebied van vrachtwagens.
Wij garanderen dat alle producten gloednieuw en van hoge kwaliteit zijn.
»I.Productdefinitie en -introductie:
Fabrikant:CS TRUCKS GROUP LIMITED
Productkenmerken
1. Hoog rendement en energiebesparing: Het ontwerp met twee motoren kenmerkt zich door onafhankelijke aandrijflijnen met een duidelijke taakverdeling tussen de hoofd- en hulpmotoren, waardoor het energieverbruik met meer dan 20% wordt verminderd.
2. Milieuvoorschriften: Een volledig gesloten reinigingssysteem met meertrapssproeien reduceert de stofconcentratie tijdens gebruik tot ≤1 mg/m³.
3. Betrouwbaar en duurzaam: De kerncomponenten (zoals hogedruk- en lagedrukwaterpompen, ventilatoren, hulpmotoren en hydraulische systemen) zijn afkomstig van gerenommeerde merken, wat stabiele prestaties garandeert.
4. Intelligent en handig: Het elektronische besturingssysteem kenmerkt zich door een sterk geïntegreerd ontwerp met een duidelijke bedieningslogica, waardoor de kosten voor chauffeursopleiding worden verlaagd.
» II.Productparameters voor de HOWO 12CBM straatveegmachinevrachtwagen:
| HOWO 12 m³ straatveegwagen | ||
| Belangrijkste specificaties van de veegwagen | ||
| Voertuigmerk | CS-vrachtwagens | |
| Chassismerk | ISUZU | |

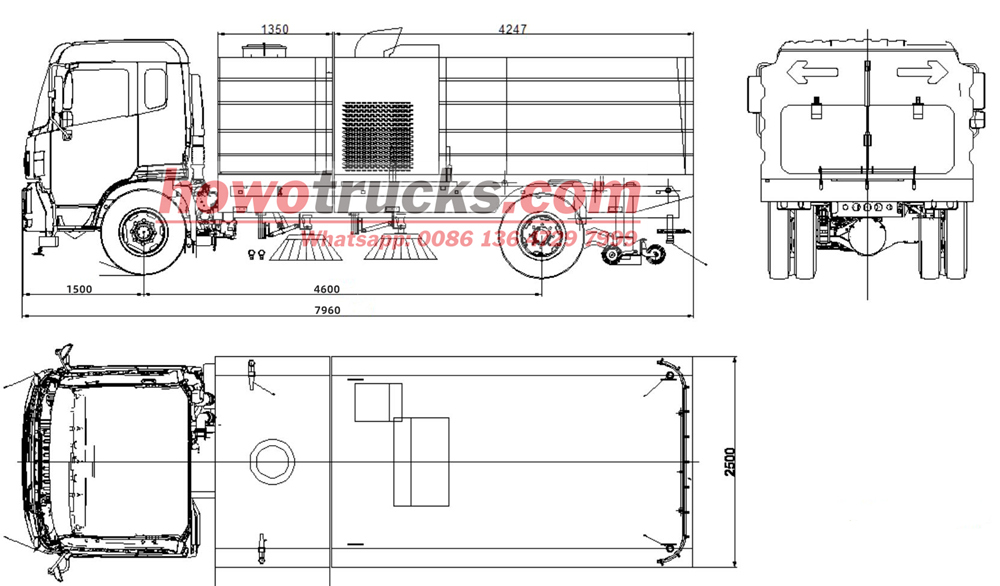

| Totale afmetingen (L x B x H) | 7960x2500x3100 mm | |
| Aandrijftype | 4x2, linksgestuurd, 6 wielen | |
| Wielbasis | 4600mm | |
| Cabine | HOWO HW76 cabine, met airconditioning, 2 stoelen en een slaper, | |
| Gewicht | GVW | 18000kg |
| Leeggewicht | 11850 kg | |
|
Motor | Model | WEICHAI WP10.300E22 |
| Paardenkracht | 300 HP/220 kW | |
| Motortype | Diesel | |
| Emissienorm | Euro 2 | |
| Overdragen | Handmatig | HW19710 versnellingsbak, 10 vooruitversnellingen + 2 achteruitversnellingen |
| Tire | 12.00R20 | 6+1 reserve tire |
| Bovenstructuurparameter | ||
| Inhoud van de watertank | 4000L | |
| Inhoud van de vuilnisbak | 8000L | |
| Materiaal | waterreservoir: koolstofstaal | |
| vuilnisbakBinnenkant van roestvrij staal, buitenkant van koolstofstaal | ||
| Hydraulische klep | Taiwan beroemd merk | |
| Hydraulische motor | een bekend binnenlands merk | |
| Schakelaar | Schneider-bedieningsschakelaar | |
|
Hulpmotor | Merk | Dongfeng Cummins B140 33 |
| Type | Viercilinder lijnmotor, met turbocompressor en intercooler.,diesel | |
| Paardenkracht | 140HP | |
| Nominaal vermogen/Maximaal netto vermogen | 103/101 kW | |
| Toegestane hoogtelimiet | 3000 meter | |
| Nominale snelheid | 2500 toeren per minuut | |
| Stationair toerental | 750 tpm | |
| Maximaal koppel | 502 N.m | |
| Verplaatsing | 3,9 liter | |
| Brandstofverbruik bij nominaal vermogen | 88 mm³/strike | |
| Emissienorm | Euro 3 | |
|
Hogedrukreiniging Technisch | breedte van de wasstraat (mm) | 2500 mm |
| Wassnelheid | 3-20 km/u | |
| Wassen met waterdruk | 10 MPa | |
| Debiet van de waterpomp | 154 l/min | |
|
Uitgebreide technische | Maximale veegbreedte (mm) | 3,5 m |
| Maximale veegcapaciteit | 60000m3/h | |
| Veegsnelheid | 3-20 km/u | |
| Reinigingsefficiëntie | ≥98% | |
| Maximale deeltjesinademing | 110 mm | |
| Schijfplaatborstelverlengstuk | ≥400 mm | |
| Maximale afvoerhoek van de vuilwatertankdeur | ≥50° | |
|
Veegsysteem |
Type | Totaal 4 stuks De borstels en 1 zuigschijf zijn in het medium gemonteerd en worden aangedreven door een hydraulische motor. De snelheid is instelbaar en onafhankelijk regelbaar. Het apparaat beschikt over een automatische ontwijkingsfunctie. |
| Diameter van de veegborstel | Φ850mm | |
| Veegsnelheid van de schijf | 110 tpm hoge snelheid, 80 tpm gemiddelde snelheid, 50 tpm lage snelheid | |
| Afstelling van de hellingshoek van de veegschijf | vooruit 4° ~ 6° extraversie 4° ~ 7° | |
|
Zuigschijf | Type | Dubbele zuigopening, hydraulische bediening, veerophanging |
| Diameter van het zuiggat | 180 mm | |
| Breedte van de zuigschijf | 2400 mm | |
|
Hydraulisch systeem | Type | Open type, elektrische bediening |
| Belangrijkste componenten | Tandwielpomp, hydraulische motor, hydraulische cilinder, magneetventiel | |
| Druk | 16 MPa | |
| Volume hydraulische olie | 60L | |
| Olietemperatuur | 60°C | |
| Watersproeisysteem | Onderdelen | Pomp, sproeier(voorzijde spoelt door en achterzijde sproeit)waterfilter, enz. |
|
Hogedrukwatersysteem | Type | Hogedrukplunjerpomp |
| Model | Duitsland PINFL PF36 | |
| Systeemdruk | 10 MPa | |
| Rotatiesnelheid | 1150 tpm | |
| Waterkleptype | hydraulische hogedruk kogelklep | |
| Waterklepdruk | 7 MPa | |
| Spuitmondtype | Hogedrukreiniging | |
| Waterfilter | Zeefgaas | |
| Lier | 20m | |
|
Lagedruk watersysteem | Model | Hangzhou Weilong 60/90 |
| Debiet | 60m3/h | |
| Afstand voor waterlevering | 90m | |
| Wasbreedte | 24m | |
| Zijsproeier | type | V-vormige sproeibalk met automatische ontwijkfunctie. |
|
Elektrisch systeem | Type | DC24V, PLC-besturing |
| Volt | 24V | |
| Batterij | 2x12V | |
| Hulpmiddelen | ||
| Brandslang | 2 stuks | |
| Brandsleutel | 1 stuk | |
| Waterfiltersleutel | 1 stuk | |
| Hogedrukspuitpistool | 1 stuk | |
| Handmatige hydraulische pompschommel | 1 stuk | |
| Reserveonderdelen | ||
| Veegborstel | 88 stuks | |
| Ventilatorafdichting | 1 stuk | |
| Achterdeurafdichting | 1 stuk | |
| Afdichting van de zuigbuis | 2 stuks | |
| Lijst met importonderdelen | ||
| Hogedruk waterpomp | Duitsland PINFL PF36 | |
| Automatische ontlastklep | Duitsland PINFL VB200/150 | |
| Overdrukventiel | Duitsland PINFL VS200-180 | |
| Elektrische regelkastcontroller | Duitsland STW | |
| Draaischakelaar | Japan | |
| Rioleringstanksensor | VS | |
| Hydraulische kleppen | Taiwan SWH-G02-C4-D2H | |

» Ⅲ.Product Gedetailleerde introductie

Chassisconfiguratie

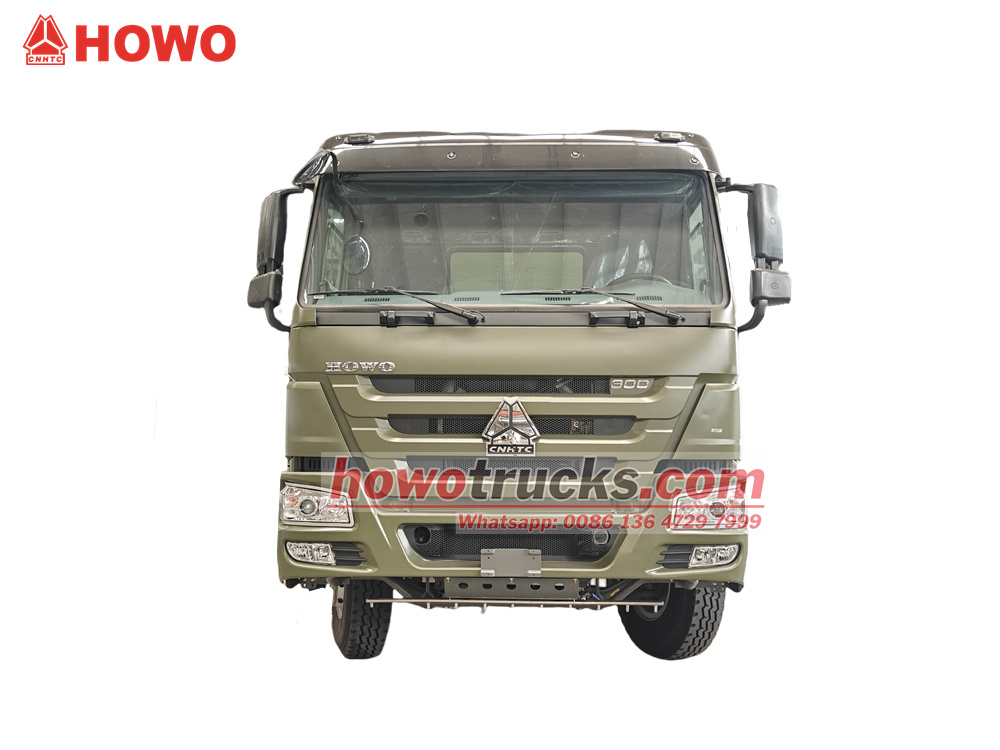

• Chassismodel: Sinotruk HOWO HW76 cabinechassis, wielbasis van 4600 mm.
• Hoofdmotor: De Weichai WP10.300E22 dieselmotor heeft een cilinderinhoud van 9,5 liter en een maximaal vermogen van 300 pk/220 kW, wat zorgt voor krachtige prestaties en een uitstekend brandstofverbruik.
• Overdragen: De Sinotruk HW19710 handgeschakelde transmissie (10 versnellingen) kenmerkt zich door soepel schakelen, een hoog koppelvermogen en een perfecte afstemming met de motor.

Bovenbouw

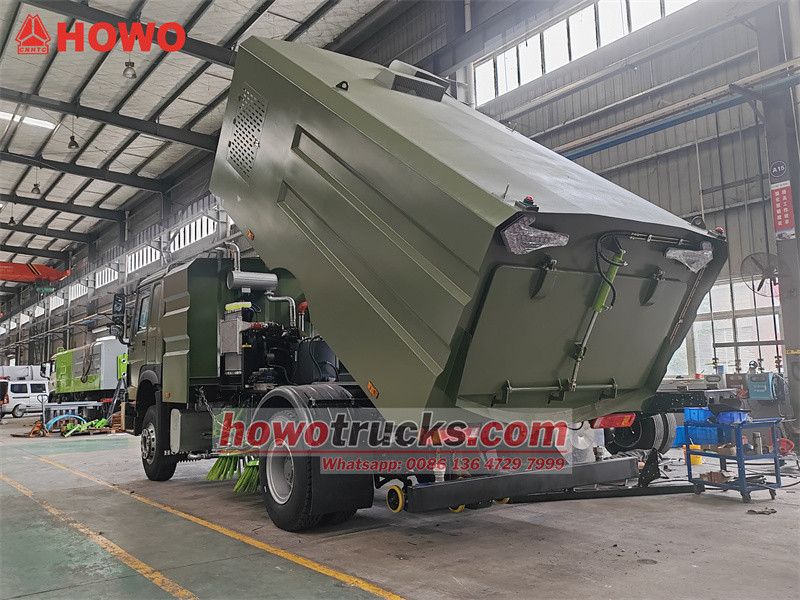

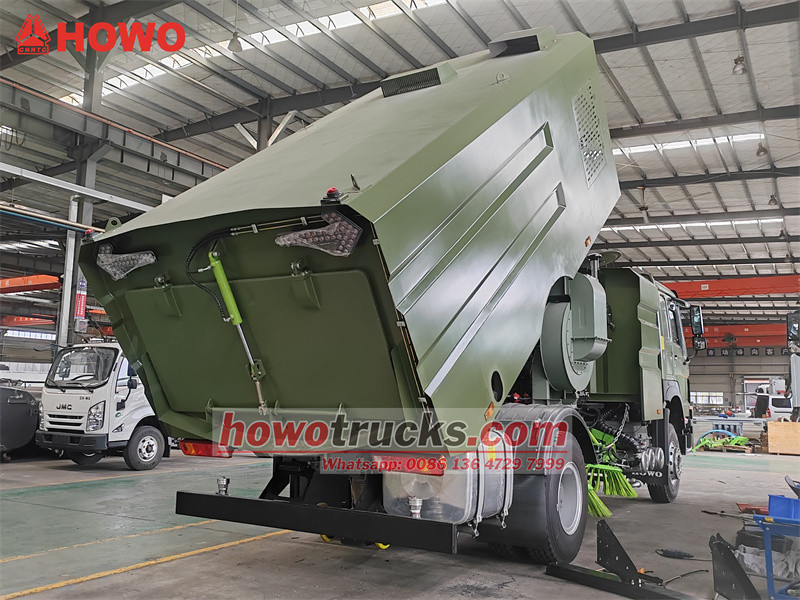

• Prullenbak: Inhoud: 8000 liter. Dankzij de composietconstructie met een roestvrijstalen binnenbekleding en een koolstofstalen buitenbekleding combineert het de corrosiebestendigheid van roestvrij staal met de structurele sterkte van koolstofstaal, wat een lange levensduur en eenvoudig onderhoud garandeert.
• Waterreservoir: Inhoud: 4000 liter. Gemaakt van koolstofstaal, biedt het voldoende water voor de hogedrukspoel- en stofbestrijdingssystemen.

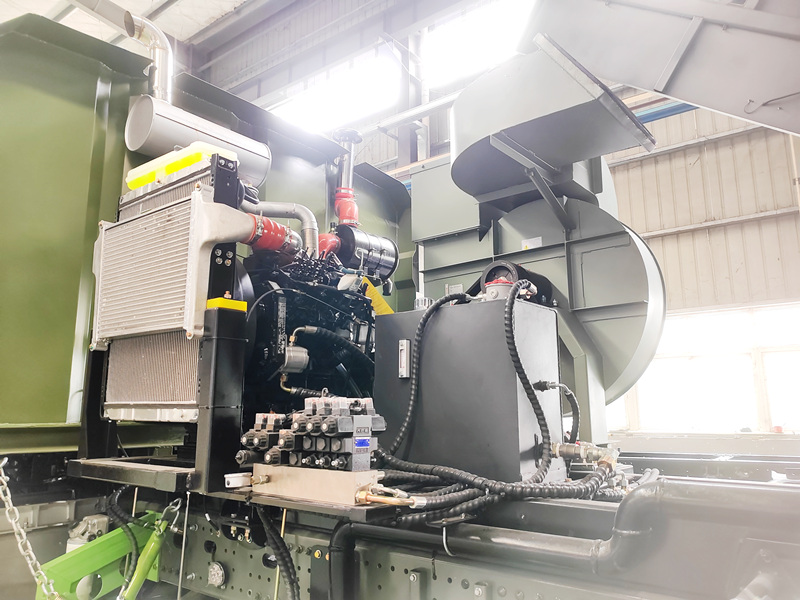

• Hulpmotor: Uitgerust met een Dongfeng Cummins B140 33 dieselmotor, is deze ontworpen om de bovenliggende systemen van de veegmachine (blazer, waterpomp, enz.) aan te drijven, en biedt stabiele prestaties en een laag energieverbruik.

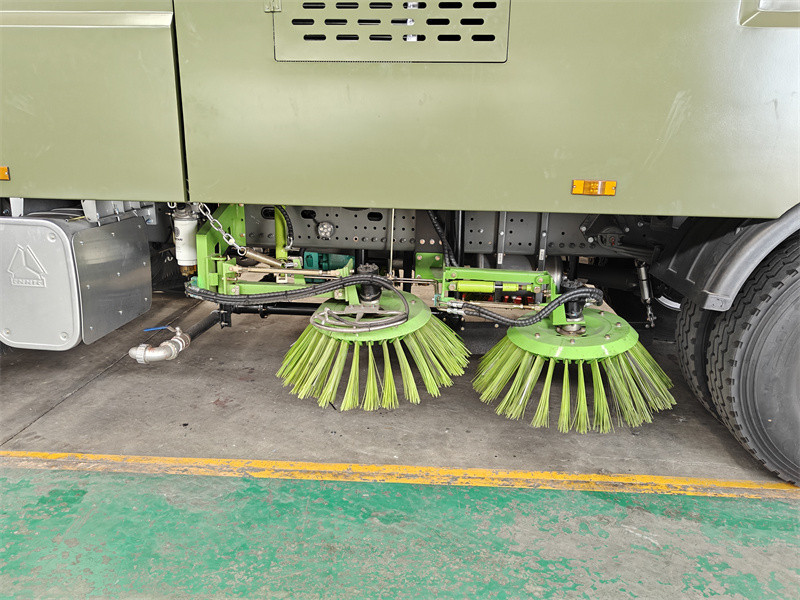

• Veegsysteem:

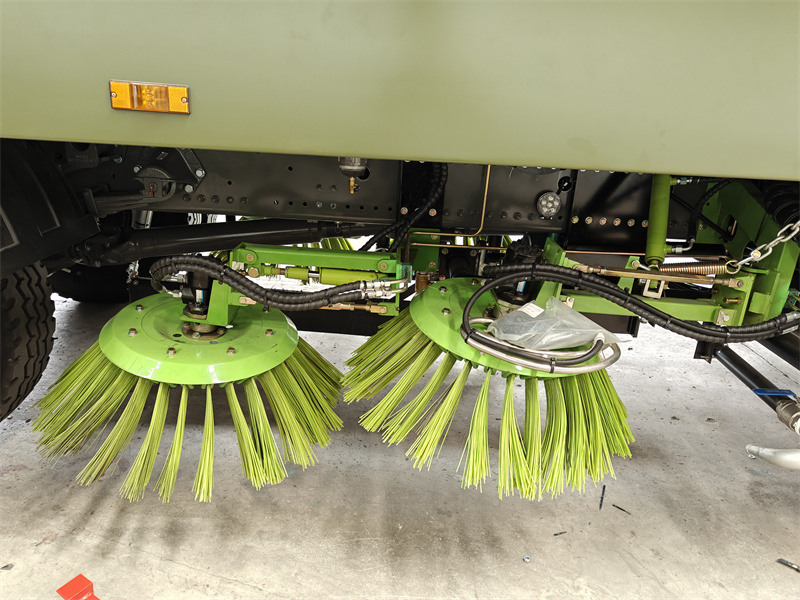

◊ Kwasten: Uitgerust met 4 borstels (2 aan elke kant), geschikt voor meerdere gecombineerde veegstanden.
◊ Veegbreedte: De maximale veegbreedte bedraagt 3,5 meter, wat een hoge operationele efficiëntie garandeert.
◊ Maximale veegcapaciteit: Tot 60.000 m³/u.
◊ Bedrijfssnelheid: 3-20 km/u, instelbaar afhankelijk van de mate van wegvervuiling.

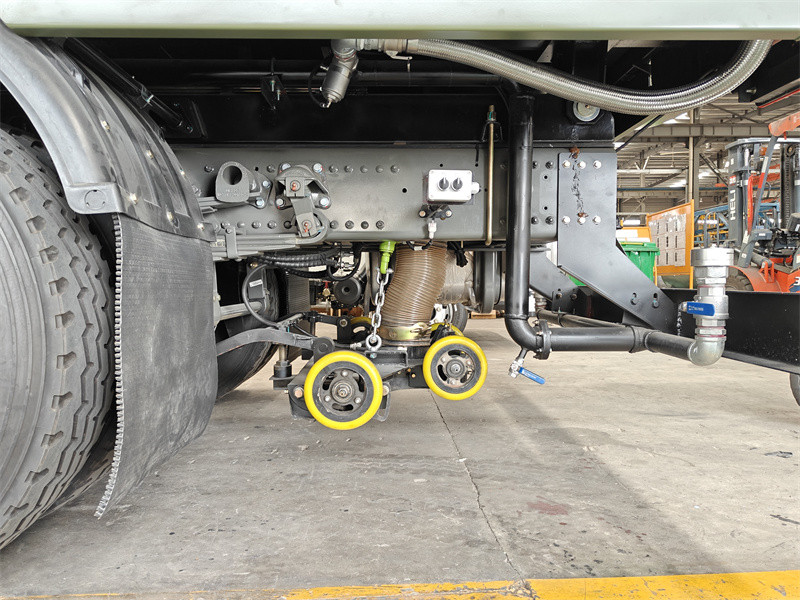

• Afzuigsysteem:
Het apparaat is voorzien van een brede aanzuigopening die in combinatie met de ventilator het door de borstels verzamelde vuil krachtig opvangt en naar de vuilcontainer transporteert.

• Hogedrukreinigingssysteem:
◊ Hogedrukpomp: De PINFL PF36 hogedrukplunjerpomp uit Duitsland (bedrijfssnelheid 1150 tpm, druk 16 MPa, debiet 150 l/min) levert extreem hoge waterdruk voor het verwijderen van hardnekkige vlekken.
◊ Wasbreedte: De hogedrukreinigingsbreedte is 2,5 meter.

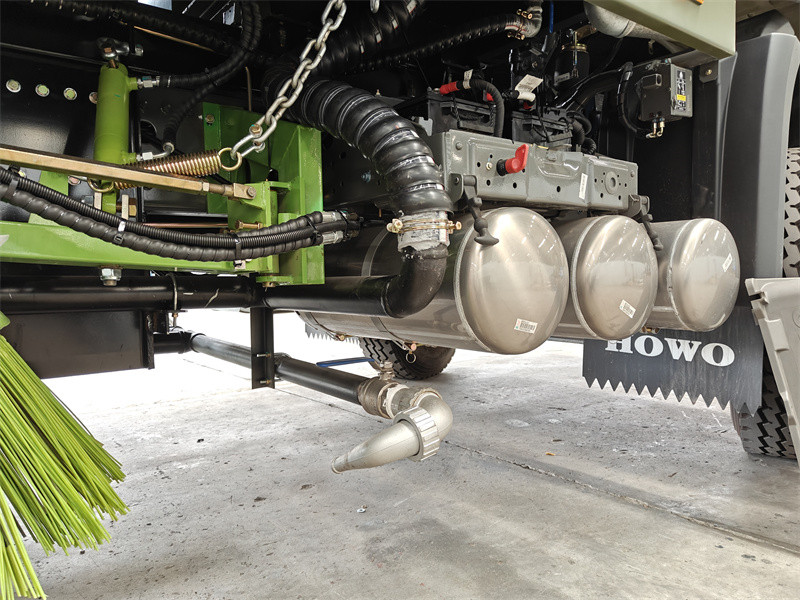

◊ Spuitmondindeling: Aan de voorzijde van de cabine zijn meerdere sproeiers geïnstalleerd voor een effectieve reiniging van de bodem.
• Lagedrukstofbestrijdingssysteem:
◊ Lagedrukpomp: Hangzhou Weilong 60/90 lagedrukwaterpomp met een debiet van 60 m³/h. Extra waaiervormige sproeiers zijn voor de borstels geplaatst voor het onderdrukken van stof door middel van sproeien, waardoor secundaire stofvervuiling tijdens de werking wordt voorkomen.

• Ventilatorsysteem:
◊ Maakt gebruik van een Weiye-ventilator, die zorgt voor een hoge luchtdruk en een grote luchtstroom om krachtige zuigkracht te genereren voor de zuigmond, waardoor grondige afvalverwijdering wordt gegarandeerd. Uitgerust met een zelfreinigende functie om opgehoopt stof en vuil in de ventilator automatisch te verwijderen, waardoor een efficiënte werking wordt gewaarborgd.
◊ Er zijn ook sproeiers vóór de borstels geplaatst, waardoor een perfecte coördinatie tussen wassen en vegen mogelijk is.
»IV.Bediening en controle
Het voertuig is uitgerust met twee operationele besturingssystemen voor een flexibele en efficiënte bediening:

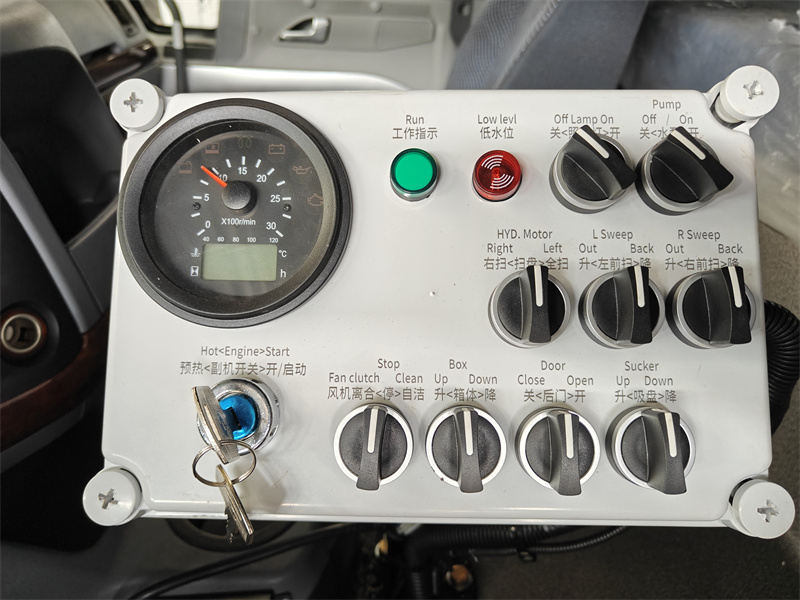

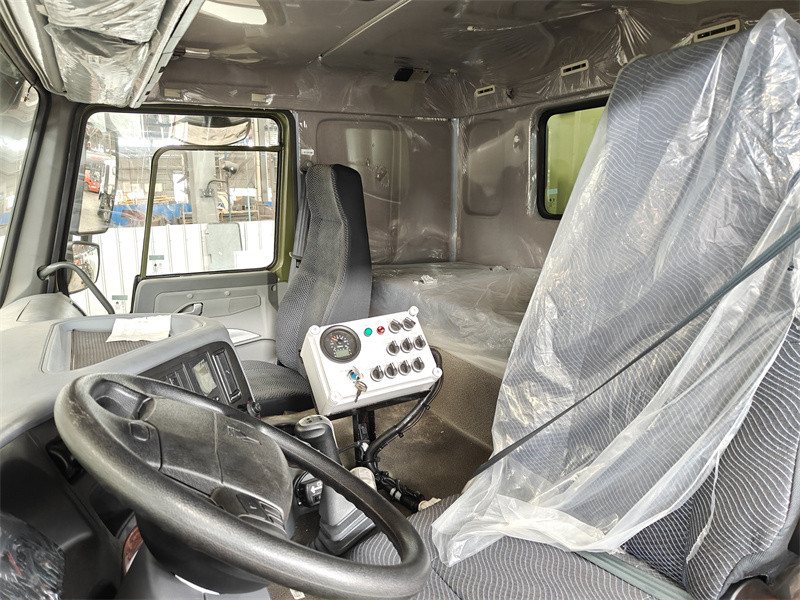

1. Bedieningspaneel in de cabine: Integreert de bediening en weergave van alle belangrijke functies, waardoor de bestuurder de meeste taken kan uitvoeren zonder de cabine te verlaten. Inclusief:
★ Weergave-eenheid: Toerenteller van de hulpmotor, operationele statusindicatoren, waarschuwingslampje voor laag waterpeil.
★Functieschakelaars: Verlichtingsschakelaar, waterpompschakelaar.
★ Bedieningsknoppen:

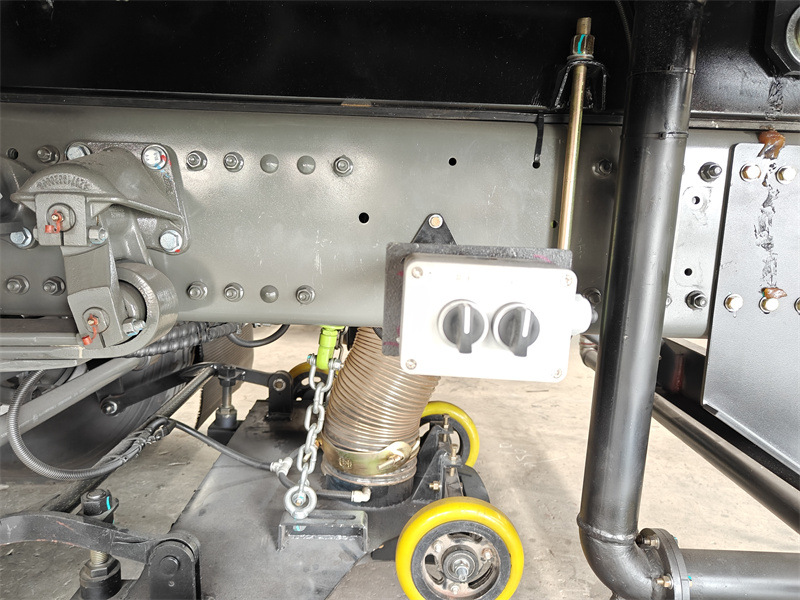

2. Hulpbedieningskast nabij de zuigmond:
Deze secundaire bedieningskast is ontworpen voor gebruiksgemak en omvat:
Knop voor het openen/sluiten van de achterdeur
