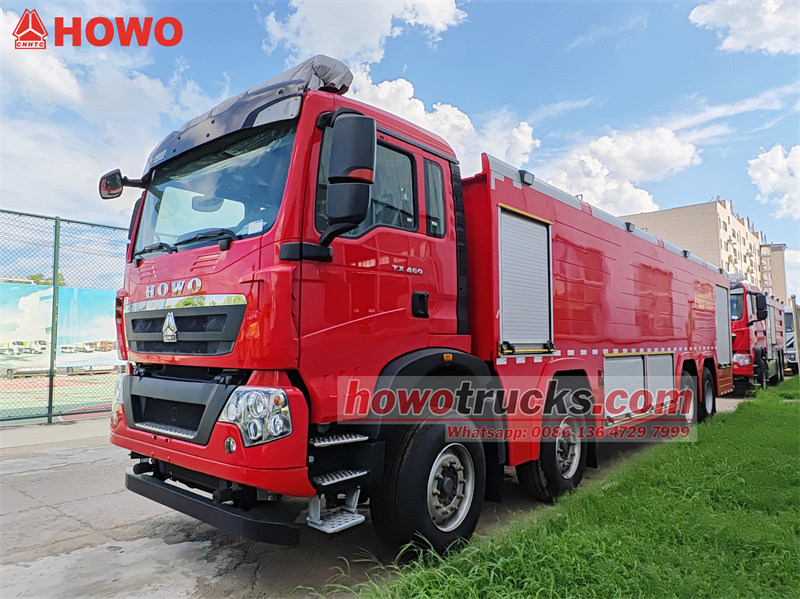

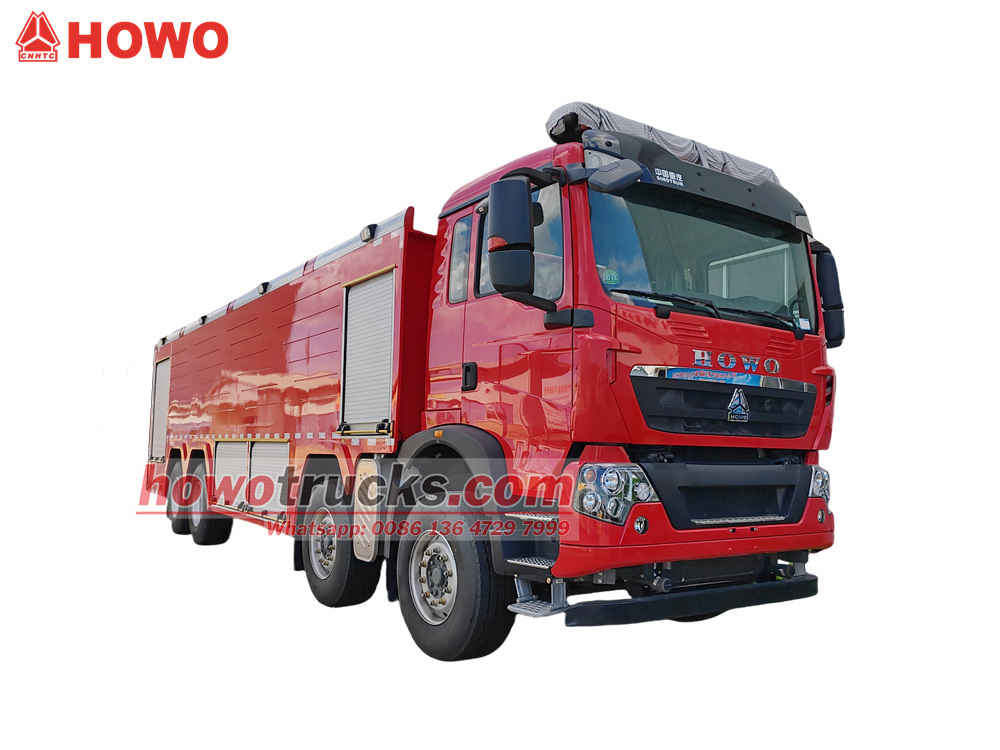

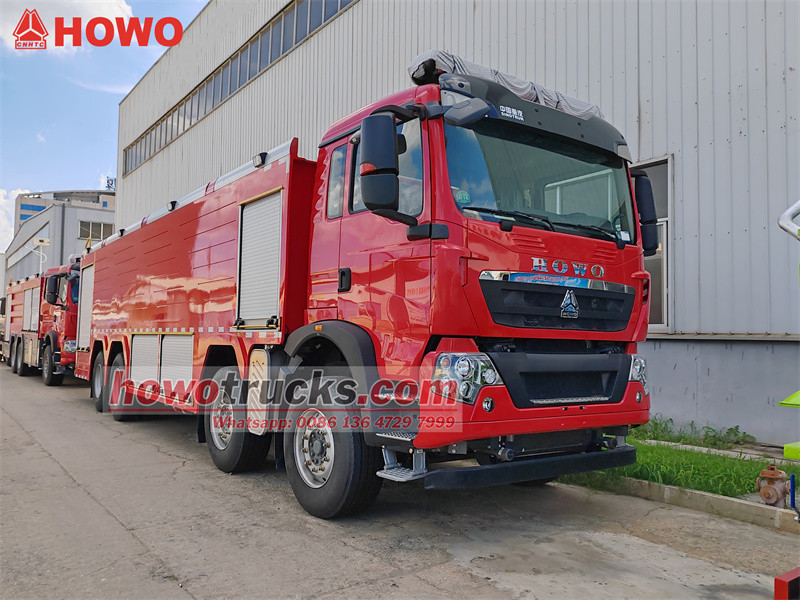

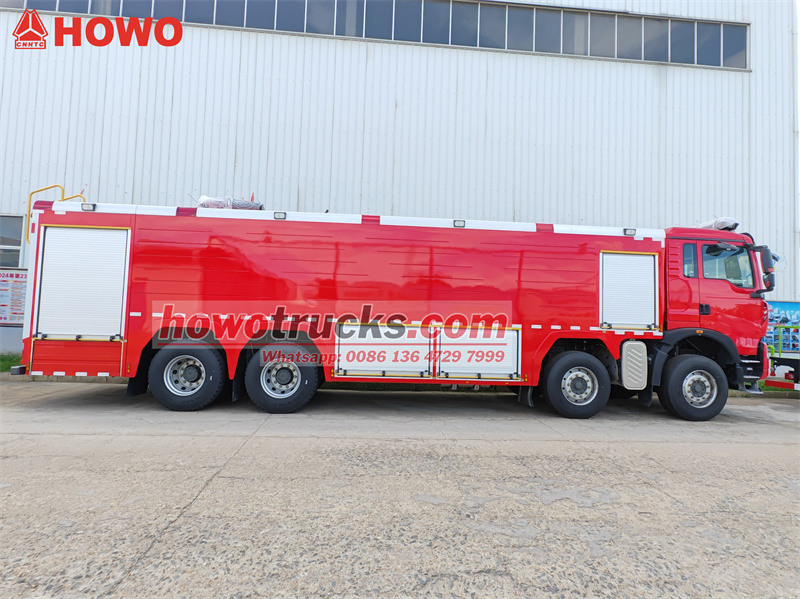

De HOWO 8x4 schuimwaterbrandweerwagen is gebouwd op een HOWO TX 8x4 chassis met 460 pk, een wielbasis van 1800+3050+1350 mm, en is uitgerust met een SINOTRUK MC11.46-61 motor en een HW15710L versnellingsbak. De voorkant van de opbouw is voorzien van een opbergbox, het midden van de tank met een watertank van 16 kubieke meter van koolstofstaal en een schuimtank van 4 kubieke meter van roestvrij staal. De opbergruimte onder de tank biedt plaats aan diverse hulpmiddelen voor brandbestrijding, zoals brandbijlen, hamers, schoppen, brandblussers en brandweerpakken. De achterkant is de pompkamer, uitgerust met een CB10/100-XZ brandweerpomp met een debiet van 100 l/s. De pompkamer is voorzien van diverse brandbestrijdingsapparatuur, waaronder een wateropvangbak, waterverdeler, drukregelaar, brandslang en schuimpistool. Bovenop de tank bevindt zich een PL8/64 schuimwatermonitor voor dubbel gebruik.
Werkcapaciteit :
16000L + 4000 LCabinetype :
HOWO TX460 luxury cab with sleep berthAandrijfsysteem :
8x4Wielbasis (mm) :
1800+3050+1350Motorspecifiek :
460 HP / MC11.46-61Versnellingsbak :
HW15710L, manual, 10 forwards & 2 reversesVooras (kg) :
6500x2Achteras (kg) :

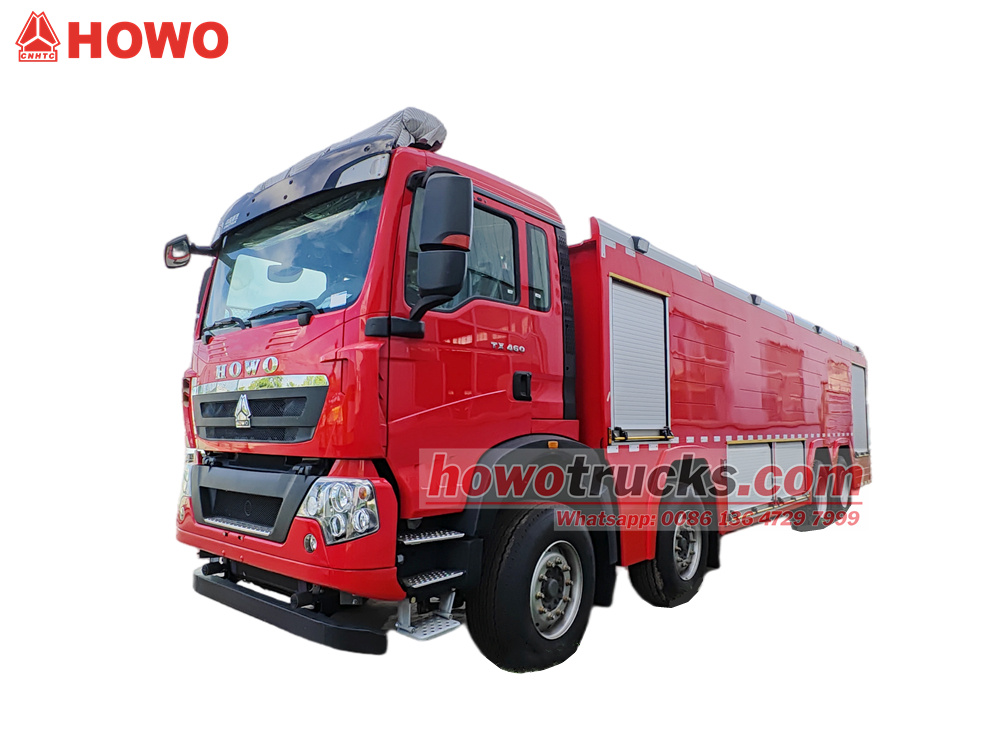

9000x2De Howo 8x4 zwaar schuimblusvoertuig Dit is een grootschalige, primaire brandbestrijdingswagen die de functies van een watertankwagen en een schuimbluswagen combineert. Hij is gebouwd op een robuust Howo 8x4 chassis en uitgerust met een krachtige MC11.46-61 Sinotruk motor. De watertank bovenop heeft een grote laadcapaciteit, evenals de schuimtank. In combinatie met de krachtige CB10/100 brandweerpomp en de PL8/48 brandmonitor met hoge doorstroomsnelheid en groot bereik, en een complete set hulpapparatuur voor brandbestrijding, vormt de gehele constructie een krachtige eenheid om branden te bestrijden. Deze wagen wordt veelvuldig ingezet bij diverse grootschalige brandbestrijdingswerkzaamheden in steden, industriële en mijnbouwbedrijven, petrochemische bedrijven en andere sectoren.

Onze fabriek is een professionele fabrikant op het gebied van vrachtwagens.
Wij garanderen dat alle producten gloednieuw en van hoge kwaliteit zijn.
»I.Productdefinitie en -introductie:
Fabrikant:CS TRUCKS GROUP LIMITED
Functies
• Krachtig: Een motor met 460 pk in combinatie met een beproefd chassis garandeert snelle reactietijden.
• Grote vloeistofcapaciteit: Een totale capaciteit van 20 m³ (16 m³ water + 4 m³ schuim) garandeert een continue operationele inzetbaarheid.
• Uitgebreide functionaliteit: De gecombineerde blusmogelijkheden met water en schuim maken het geschikt voor een breed scala aan brandtypen.
• Efficiënte werking: Een waterpomp met hoge capaciteit en brandmonitoren met een groot bereik maken snelle blussing en beheersing van grote branden mogelijk.
• Goed uitgerust: De uitrusting is gecategoriseerd en gemakkelijk toegankelijk, en voldoet aan de behoeften van diverse brandbestrijdings- en reddingsmissies.
» II.Productparameter voor HOWO8x4 schuimwatertruck:
| HOWO TX 8x4 schuimwaterbrandweerwagen | |||
| Belangrijkste specificaties | Vrachtwagenmerk | POWERSTAR | |
| Totale afmetingen (L*B*H) | 9825*2550*3640 mm | ||
| Cabine | HOWO TX460 cabine, anderhalve zitrij, met airconditioning, elektrische ramen, USB | ||
| Bruto voertuiggewicht/Leeggewicht | 31000/13200 kg | ||
| Chassis | Chassismodel | HOWO TX | |
| Aandrijfmodel | 8x4, linksgestuurd | ||
| Voor-/achterasbelasting | 13000/18000 kg (beide 2 assen) | ||
| Wielbasis | 1800+3050+1350mm | ||
| Bandenmaat en -nummer | 12.00R20, 12+1 wielen | ||
| Overdragen | SINOTRUK HW15710L versnellingsbak, handgeschakeld, 10 versnellingen vooruit met 2 achteruit | ||
| Kleur | Rood, standaard. | ||
| Maximale snelheid | 82 km/u | ||
| Motor | Motortype | Zescilinder lijnmotor, watergekoeld, viertakt, met turbocompressor en intercooler, hogedruk common rail | |
| Motormodel | SINOTRUK MC11.46-61 | ||
| Paardenkracht | 460 pk/ 338 kW | ||
| Verplaatsing | 10,518 liter | ||
| Maximaal koppel | 2200N·m | ||
| Nominale snelheid | 1900 tpm | ||
| Uitstoot | EURO 6 | ||
| Specificaties watertank en schuimtank | |||
| Tank | Capaciteit | 16.000 liter watertank en 4.000 liter schuimtank | |
| Materiaal | Watertank van koolstofstaal, schuimtank van roestvrij staal | ||
| Brandweerpomp | Model | CB10/100-XZ | |
| Druk | 1 MPa | ||
| Maximale werkdruk | 1,56 MPa | ||
| Flux | 100 l/s | ||
| Maximale zuighoogte | 7m | ||
| Nominale snelheid | 2320±50 tpm | ||
| Snelheidsverhouding | 1:1.03 | ||
| Brandmonitor | Model | PL8/64 | |
| Stroom | 64 l/s | ||
| Nominale werkdruk | 0,8 MPa | ||
| Bereik | Water | ≥75m | |
| Schuim | ≥70m | ||
| Standaardconfiguratie | Een alarmzwaailicht bovenop de cabine, laadbak aanwezig, mangat aanwezig | ||
» Ⅲ.ProductDetails

Krachtig en betrouwbaar chassissysteem
Deze brandweerwagen maakt gebruik van het Sinotruk HOWO TX serie 8x4 zware, gespecialiseerde chassis, dat een solide basis en krachtige manoeuvreerbaarheid biedt.
• Aandrijving: 8x4 (vier voor en acht achter), wielbasis van 1800 mm, 3050 mm en 1350 mm, met een hoog laadvermogen en uitstekende rijprestaties, aanpasbaar aan diverse complexe wegomstandigheden.
• Motor: Uitgerust met de Sinotruk MC11.46-61 dieselmotor met een cilinderinhoud van 10,52 liter en een maximaal vermogen van 460 pk. Deze motor is krachtig, zeer betrouwbaar en voldoet aan de Euro VI-emissienorm.
• Overdragen: Uitgerust met de Sinotruk HW15710L handgeschakelde transmissie. Deze transmissie heeft zich in de praktijk bewezen, beschikt over een hoog koppelvermogen en is een perfecte match voor de motor, wat zorgt voor een stabiele en efficiënte vermogensafgifte.

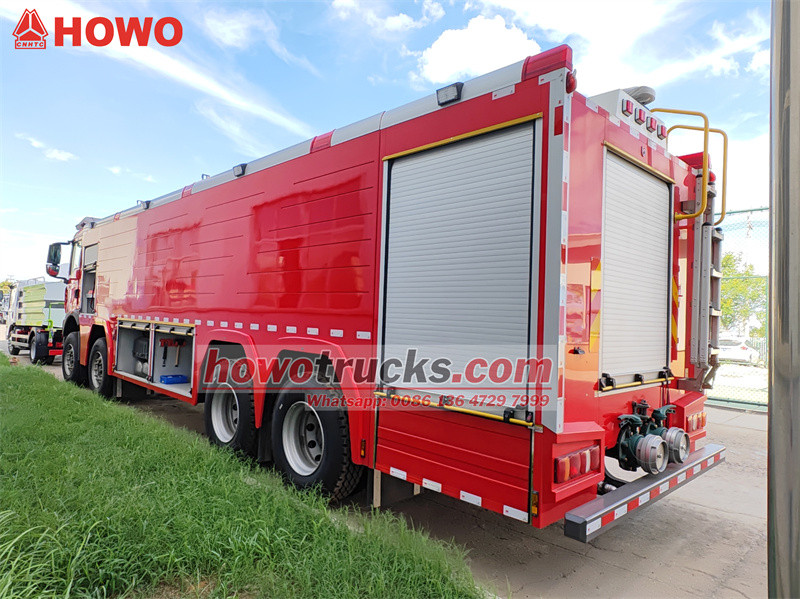

Volledig functionele bovenbouw
De bovenbouw heeft een klassiek driedelig ontwerp met een "voor-midden-achter"-indeling, wat resulteert in een compacte structuur en duidelijk afgebakende functionele zones.
1. Apparatuurkast aan de voorzijde: Achter de cabine bevindt zich een ruimte die voldoende opbergruimte biedt voor diverse brandbestrijdingsmiddelen aan boord.
2. Centrale tank: Het centrale vloeistofopslaggebied.
◇ Watertank: Gemaakt van koolstofstaal, met een capaciteit van 16 kubieke meter, biedt het een ruime watervoorraad voor langdurige brandbestrijding.
◇ Schuimtank: Gemaakt van roestvrij staal, met een inhoud van 4 kubieke meter, wordt het gebruikt om branden te blussen waarbij brandbare vloeistoffen zoals oliën en chemicaliën betrokken zijn.

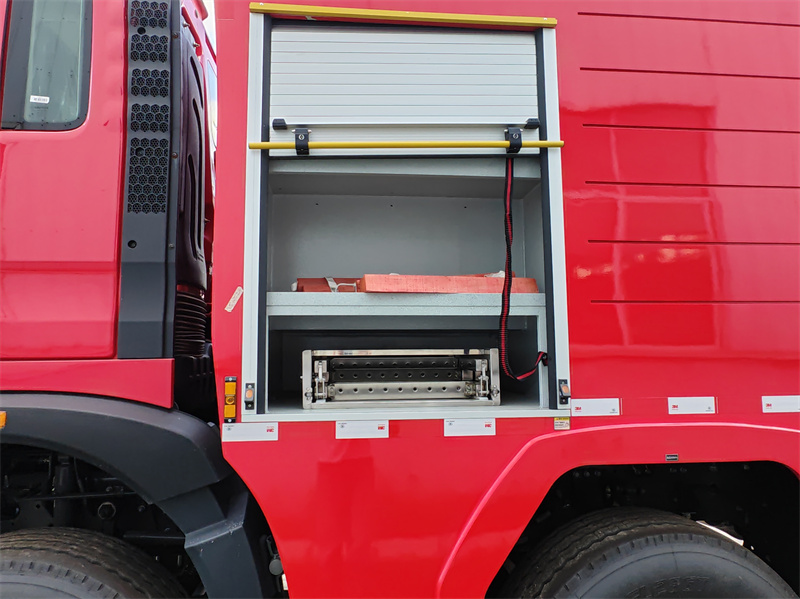

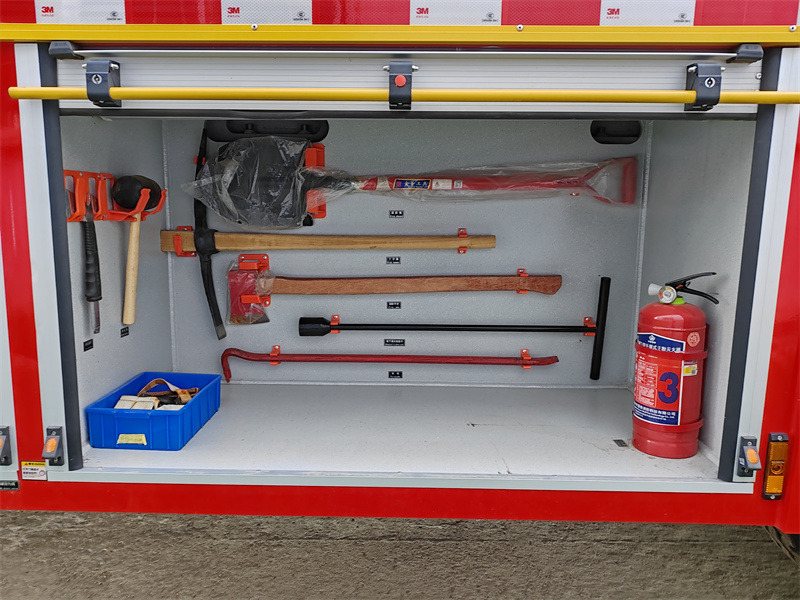

3. Onderste uitrustingskast: Het bevindt zich onder de tank en biedt een optimale benutting van de ruimte. Het is voorzien van een roldeur van aluminiumlegering die gemakkelijk te openen, water- en stofdicht is. Het biedt onderdak aan diverse brandbestrijdingsapparatuur:
◇ Sloopgereedschap: Brandbijl, brandhamer, ijzeren kraag en brandschaar.

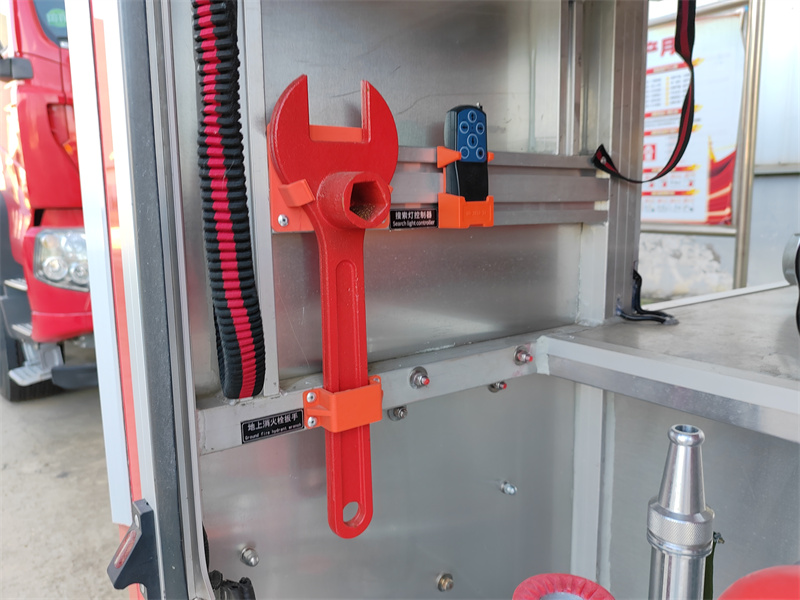

◇ Noodgereedschap: Brandschop, brandbijl en multifunctionele moersleutel. o Beschermende uitrusting: brandweeruniformen, ademhalingsapparatuur.
◇ Hulpapparatuur: Brandblussers, slangbrugbeschermers, slanghaspels, verloopstukken, enz.

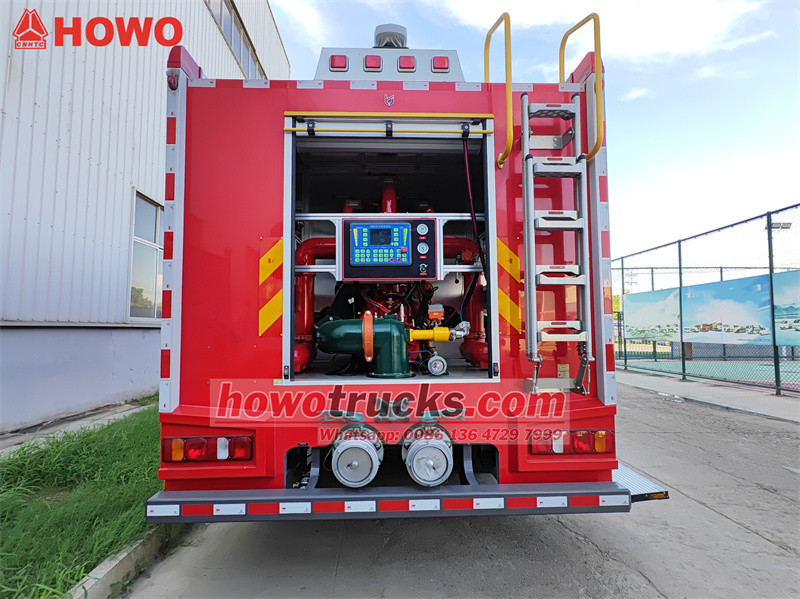

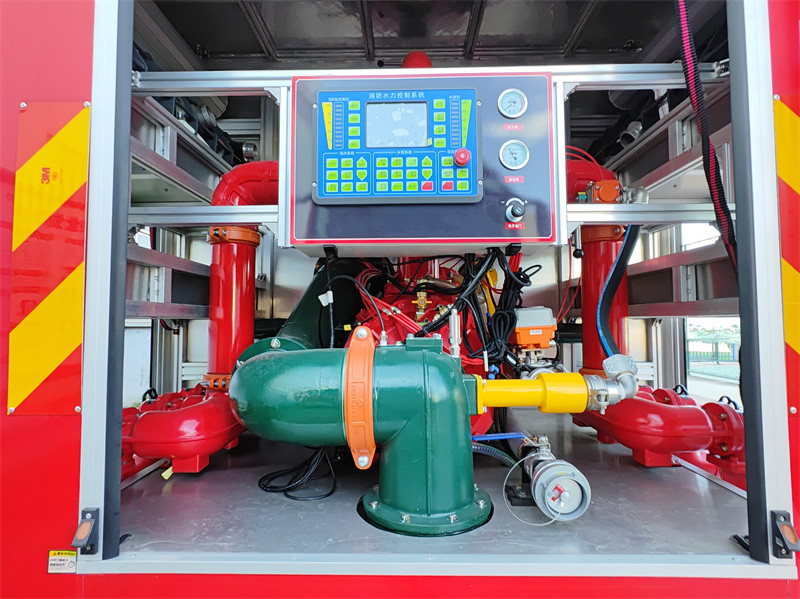

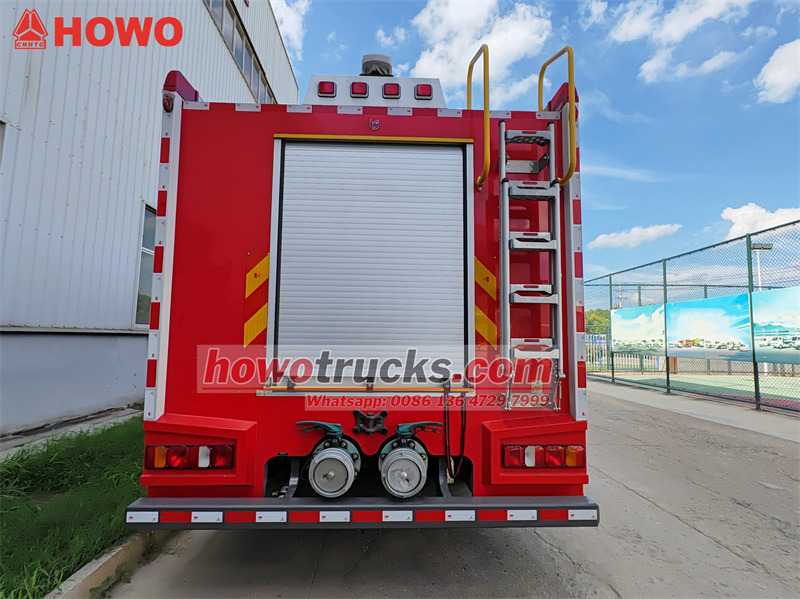

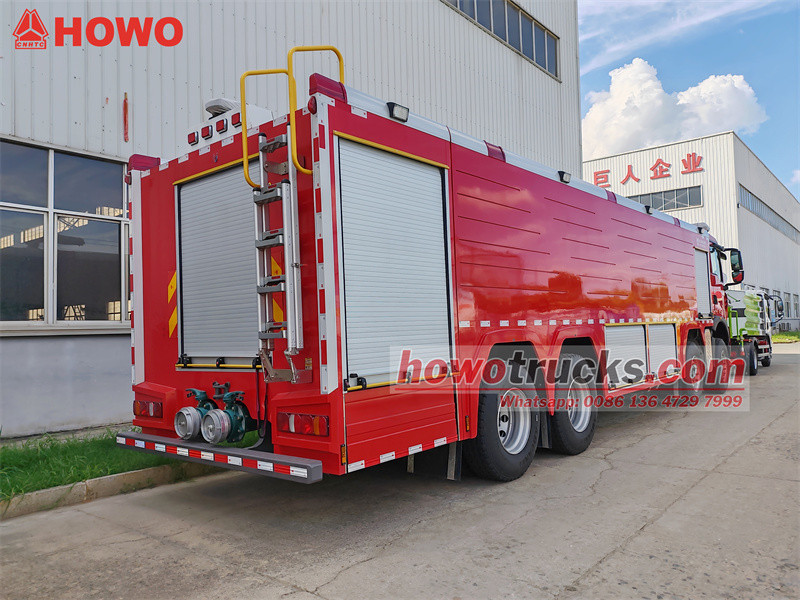

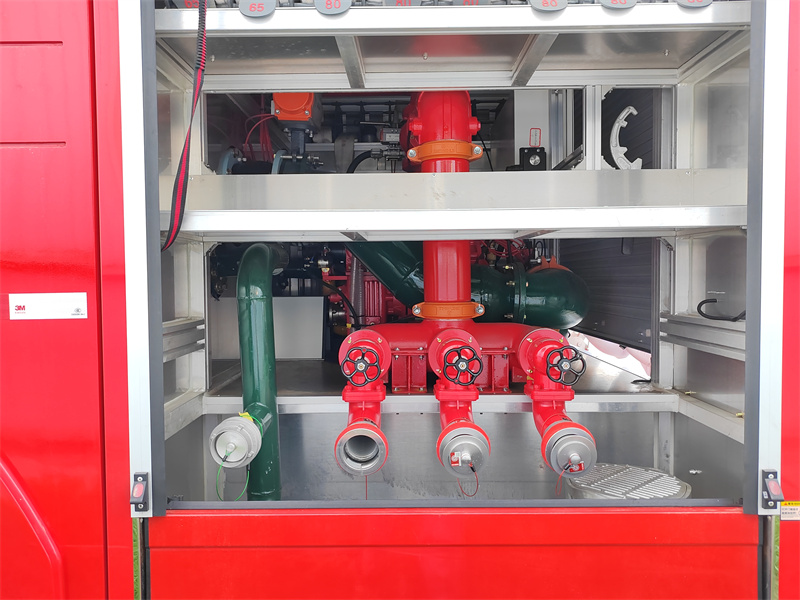

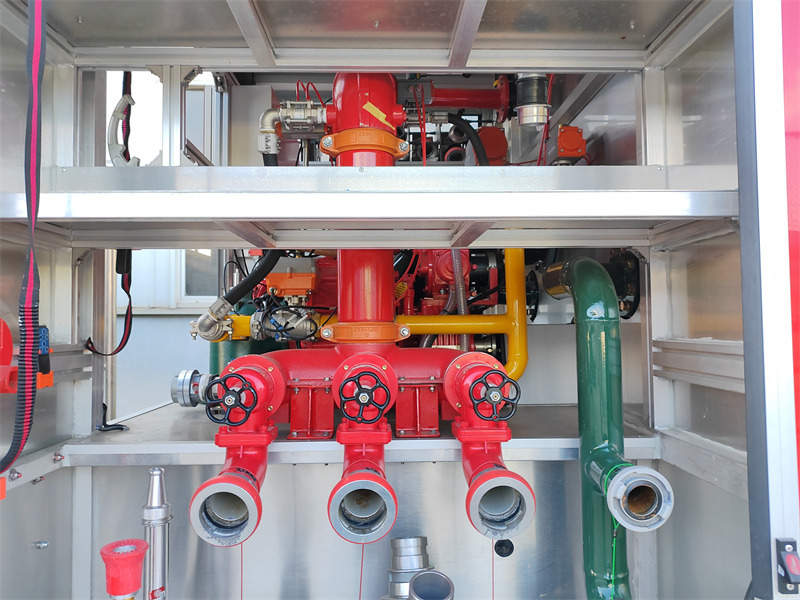

4. Achterste pompkamer: Hierin bevindt zich het "hart" van de brandweerwagen.—het CB10/100-XZ brandpompsysteem.

Zeer efficiënt brandblussysteem met kern
Het brandblussysteem biedt superieure prestaties en kan zowel zuiver water als luchtschuim spuiten, waardoor diverse brandbestrijdingstactieken mogelijk zijn.
• Brandweerpomp: Uitgerust met een op een voertuig gemonteerde CB10/100-XZ brandweerpomp met een capaciteit van 100 l/s bij 1,0 MPa, beschikt deze over een hoge uitlaatdruk en een robuuste watertoevoercapaciteit.
• Brandmonitor: Bovenop de tank is een PL8/64 schuim-/watermonitor voor twee doeleinden geïnstalleerd.
◇ Het kan zowel krachtige waterstralen als vloeibaar schuim spuiten. Het biedt een hoge doorstroomsnelheid (64 l/s) en een groot bereik (≥75 m voor water, ≥Met een straal van 70 m voor schuim, een geconcentreerde straal, een hoge schuimvormingsverhouding en een groot dekkingsgebied. Het apparaat beschikt bovendien over zowel een blooming- als een directe stromingsmogelijkheid. Dankzij de pan- en tiltvergrendelingen is een flexibele bediening mogelijk en kan de monitor horizontaal en verticaal draaien.

• Schuimdoseersysteem: Een ingebouwde mechanische schuimmenger maakt het mogelijk om schuim in verhoudingen van 3% of 6% te mengen, wat zorgt voor een eenvoudige bediening en snelle reactie.

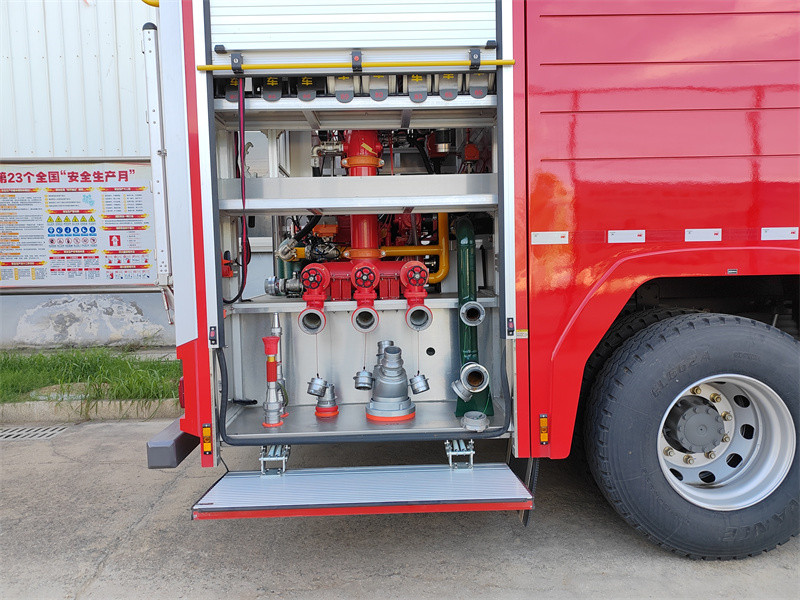

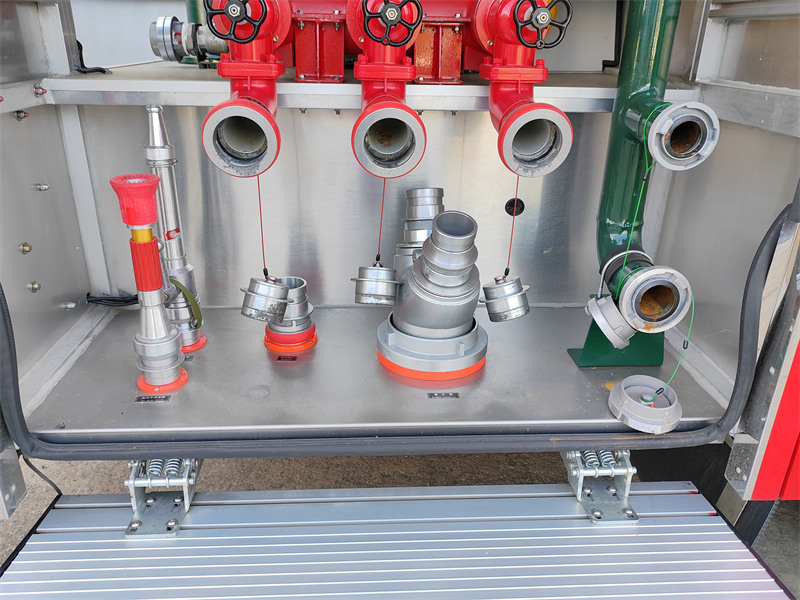

• Brandbestrijdingsapparatuur (pompenruimte):

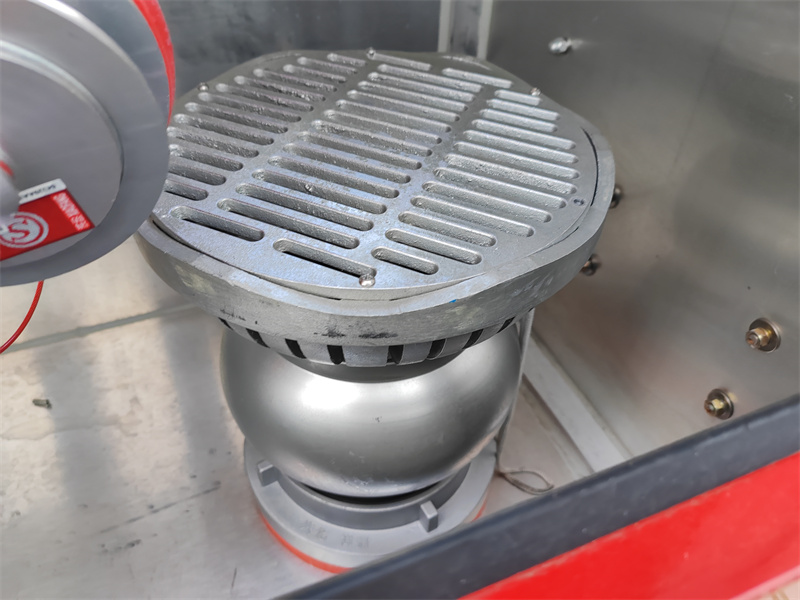

◇ Waterafzuigapparatuur: Wateropvangbak, waterfilter, waterverdeler.
◇ Watervoorzieningsapparatuur: Waterverdeler, drukregelaar.
◇ Spuitapparatuur: Multifunctionele brandslang, schuimpistool, waterslang, enz.
»IV. Brandblusprincipe:
● Het blusprincipe van de HOWO 8x4 schuimbluswagen is gebaseerd op een dubbel mechanisme van "koelingsonderdrukking + verstikkingsisolatie". Bij het bestrijden van vaste stoffen zuigt de CB10/100-XZ bluspomp water aan uit een 16 kubieke meter grote watertank van koolstofstaal. Een krachtige waterstraal wordt vervolgens via een PL8/64 brandmonitor of watersproeier gespoten, waardoor de warmte snel wordt geabsorbeerd en de temperatuur van het brandende materiaal onder het ontstekingspunt daalt, wat de brand effectief afkoelt.
● Bij vloeistofbranden (zoals olie) wordt de schuimvloeistof in een roestvrijstalen schuimtank van 4 kubieke meter gemengd met water in een evenredige verhouding (3% of 6%) en via een brandmonitor of schuimsproeier op het brandende oppervlak gespoten. Hierdoor ontstaat een schuimlaag die het brandende oppervlak bedekt. Het water in het schuim koelt de brand verder af en sluit tegelijkertijd de lucht- en zuurstoftoevoer af, waardoor een dubbel effect van brandbestrijding wordt bereikt.
● Het voertuig is tevens uitgerust met een waterverdeler en een wateropvangbak, waardoor flexibel kan worden geschakeld tussen waterbronnen en er meerdere waterkanalen beschikbaar zijn. Dit verbetert de aanhoudende brandbestrijdingscapaciteit en maakt aanpassing aan de eisen van complexe brandsituaties mogelijk.
Specificaties | Werkconditie | Stroom | Uitgangsdruk | Nominale snelheid | Asvermogen | Zuigdiepte |
CB10/100 | 1 | 100 | 1.0 | 2270±50 | 154 | 3 |
2 | 70 | 1.3 | 2320±50 | 140 | 3 | |
3 | 50 | 1.0 | 2050±50 | 115 | 7 |
CB10/100 brandweerpomp
Model | Stroom (L/s) | Bereik(m) | Nominale werkdruk(MPA) | Pitch rotatie (°) | Horizontale rotatie (°) | Lengte × Breedte × Hoogte (mm) | Gewicht (Kg) | |
Water | Schuim | |||||||
PL8/64 | 64 | ≥75 | ≥70 | 0,8 | -45~+70 | 0~360 | 1440*425*600 | 27 |
PL8/64 brandmonitor
