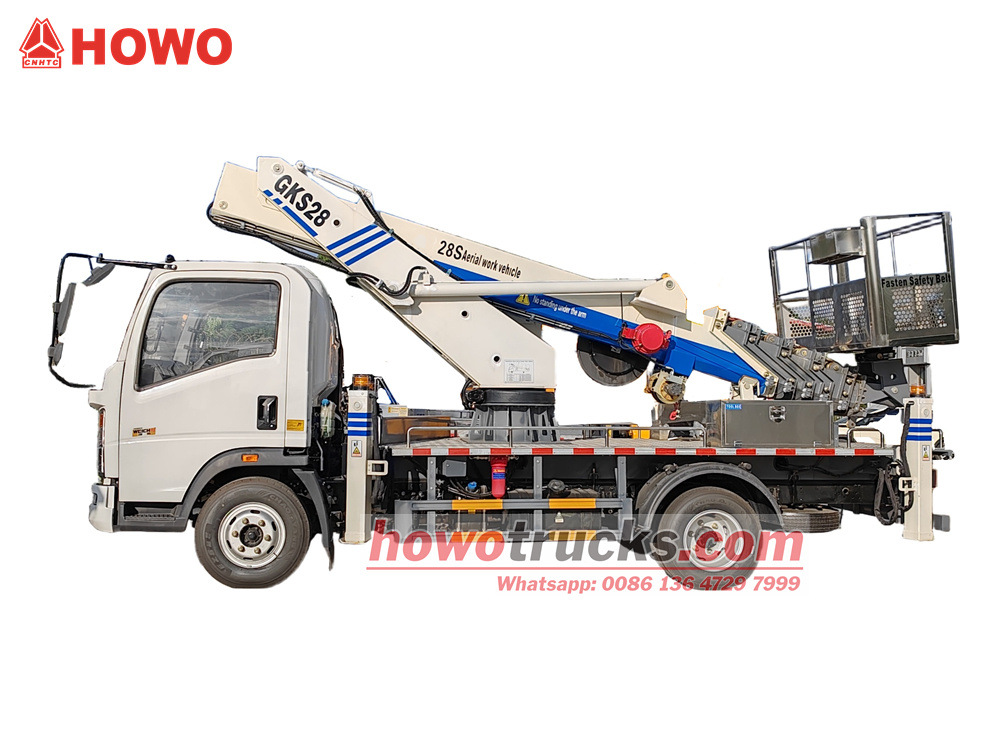

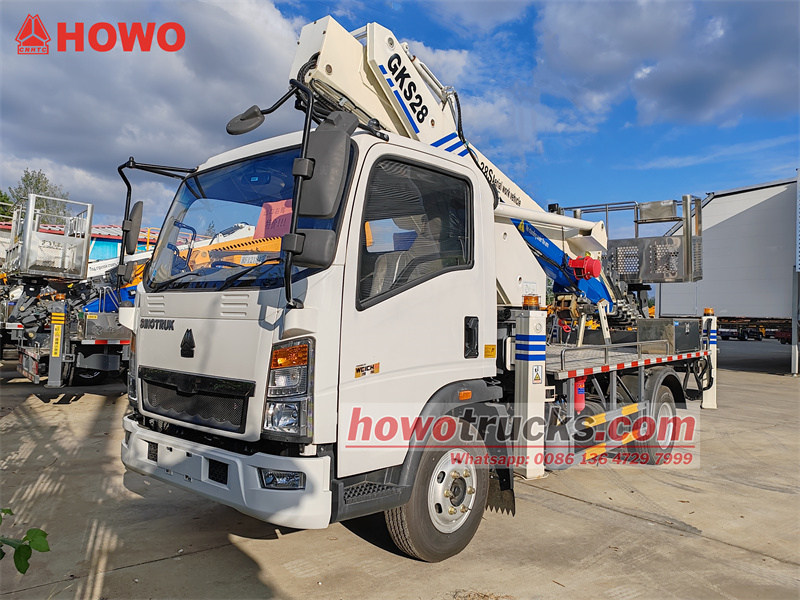

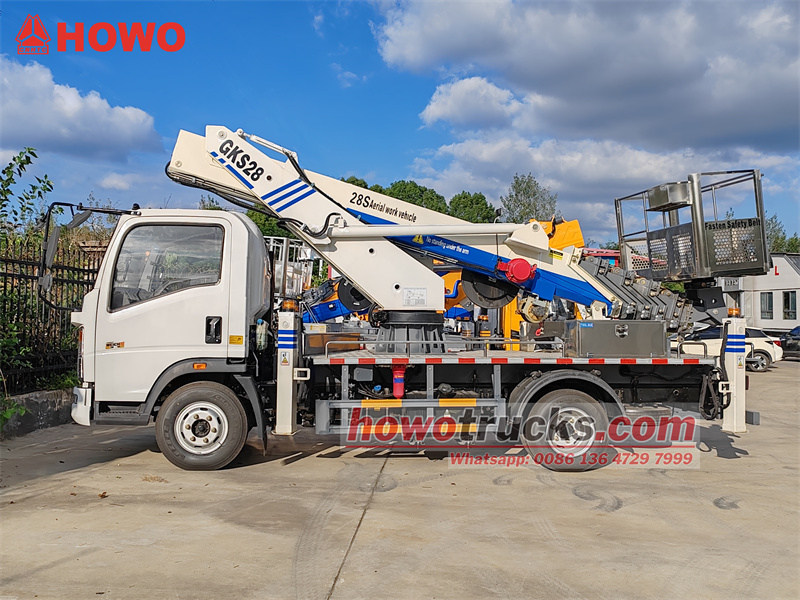

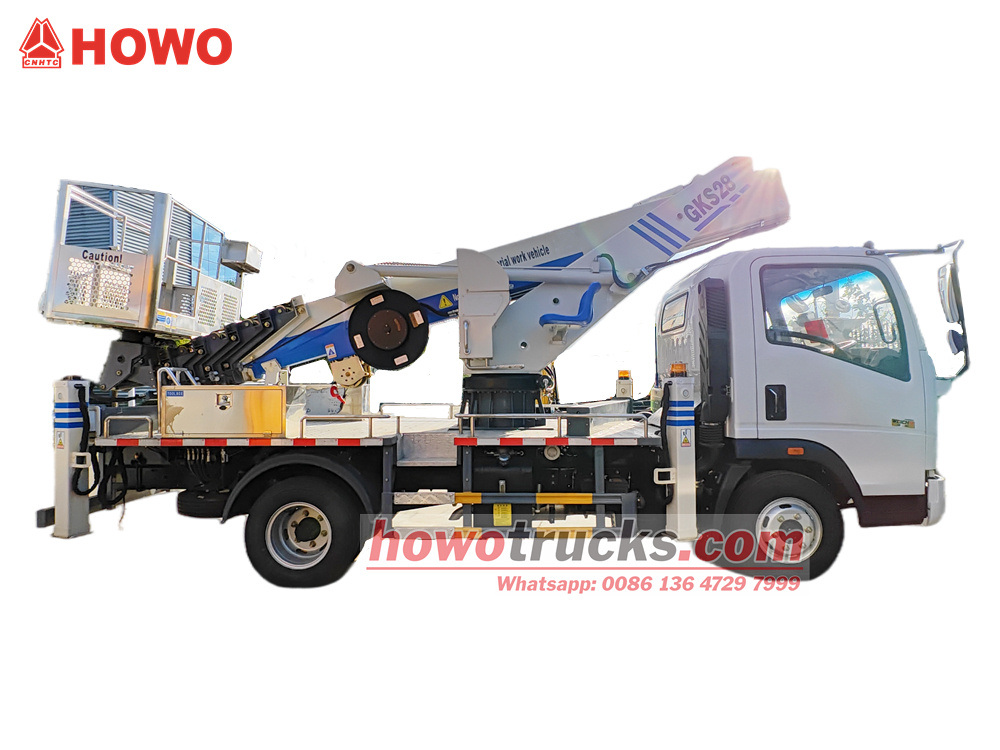

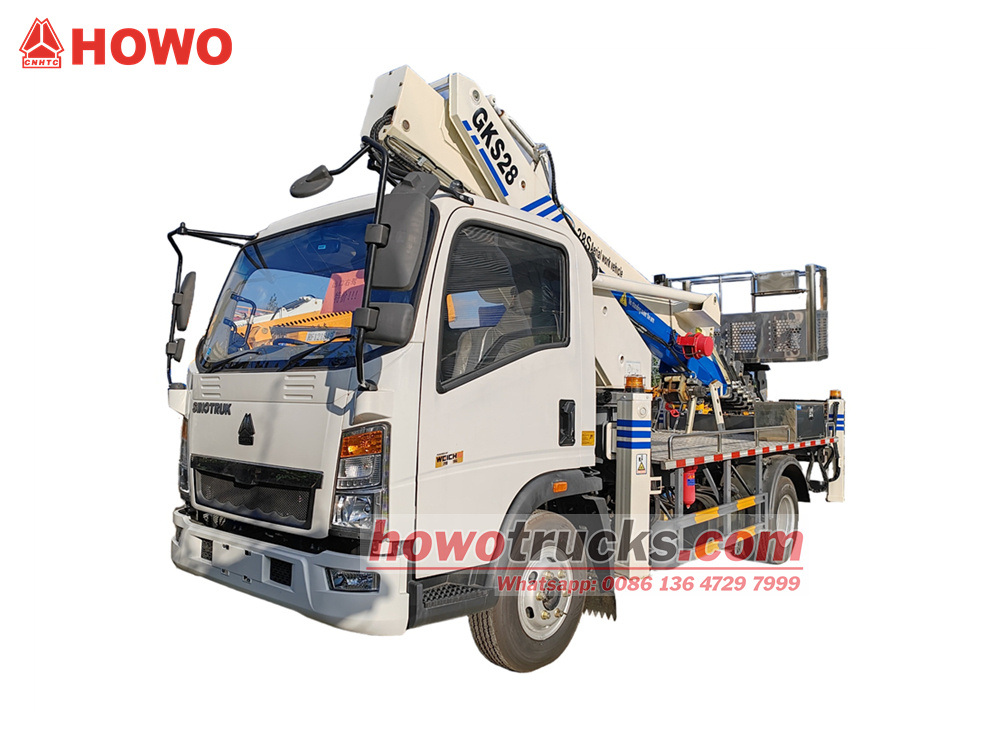

Deze rechtsgestuurde Sinotruk hoogwerker is voorzien van een HOWO rechtsgestuurd licht vrachtwagenchassis met een wielbasis van 4500 mm. Hij is uitgerust met een Weichai WP2.3Q140E62 motor en een WLY6TS55 transmissie. De opbouw heeft een 6-delige telescopische giek, die vanaf de grond en een draaiplateau bediend kan worden.bedieningskastof met een afstandsbediening. Hij kan 360 graden draaien. Het platform heeft vier hydraulische steunpoten, een maximale laadcapaciteit van 200 kg voor de bak, panelen van aluminiumlegering en een antislip loopvlak met patroon. Het is tevens voorzien van verlichting voor gebruik 's nachts.
Werkcapaciteit :
28mCabinetype :
Howo RHD cabinAfmeting (mm) :
7825x2350x2950mmAandrijfsysteem :
4x2,LHDWielbasis (mm) :
4500Motorspecifiek :
140HP/WP2.3Q140E62Versnellingsbak :
WLY6TS55 transmission,6-speed,manualVooras (kg) :
3200Achteras (kg) :
7000Opmerking :
6-section telescopic boom
Fabrikant:CSTRUCKS GROUP LIMITED.
Wij zijn een professionele fabrikant van speciale voertuigen.
Gloednieuw en100%Kwaliteitgegarandeerd.
▶I. Productintroductie:

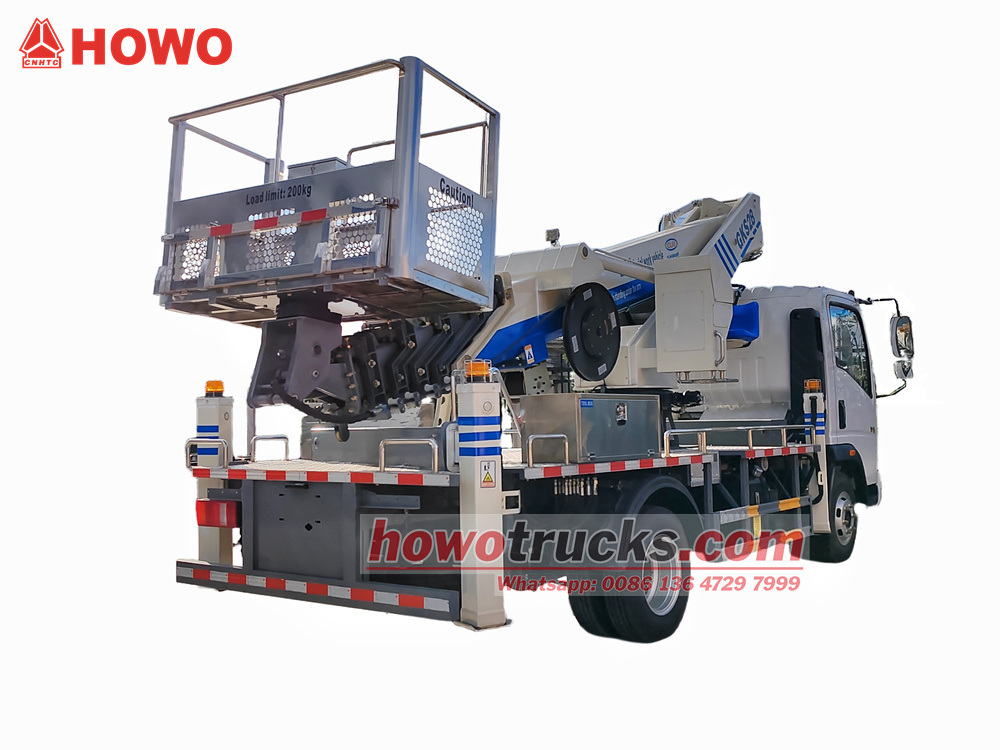

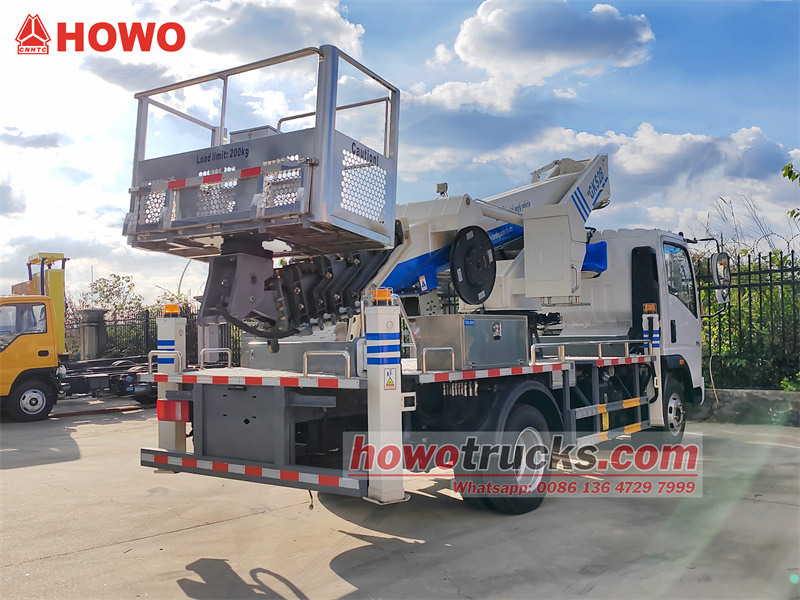

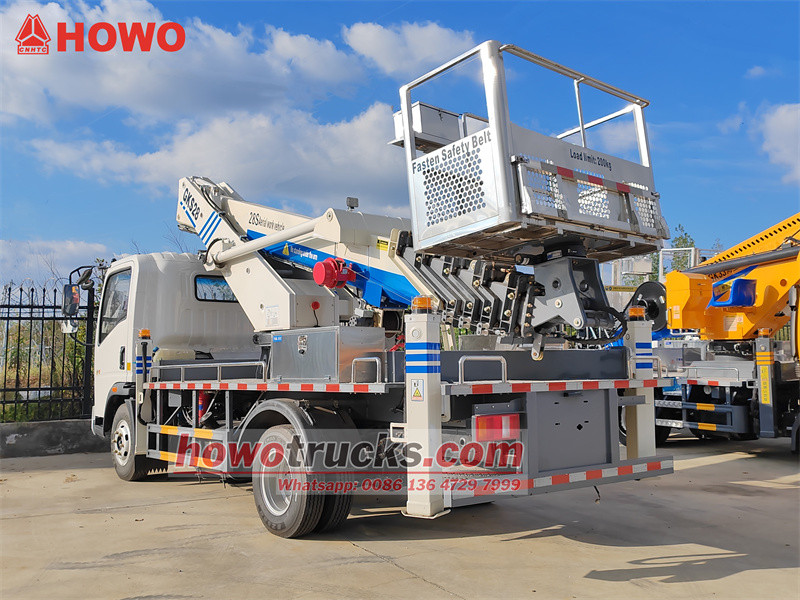

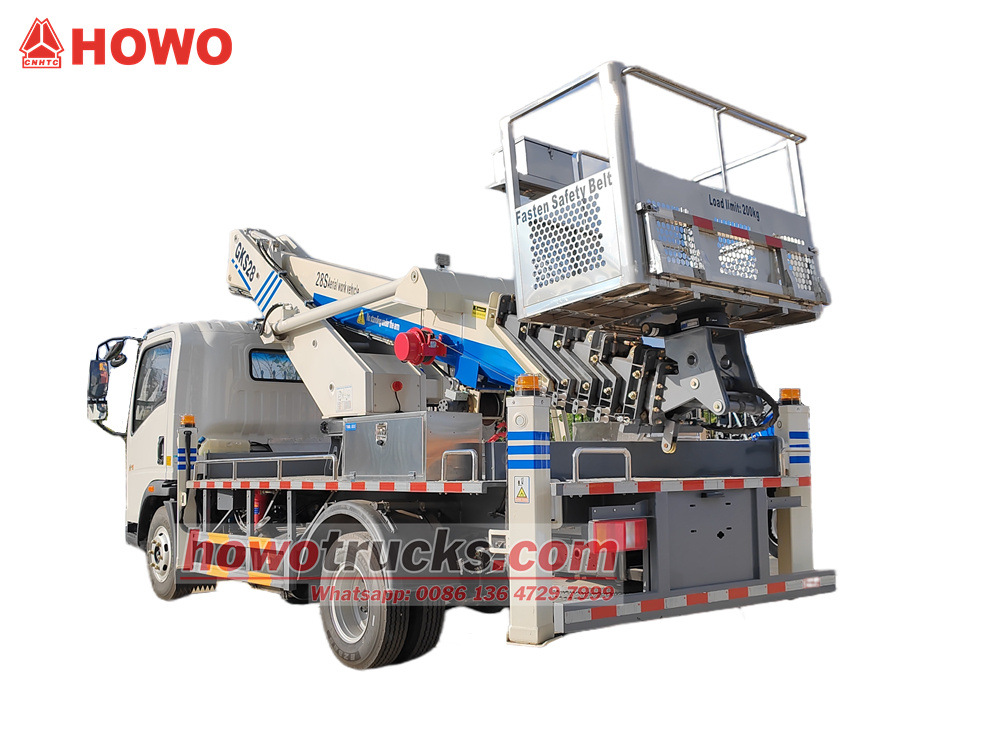

De Rechtsgestuurde 28M HOWO hoogwerker Dit apparaat combineert efficiëntie, veiligheid en intelligentie en is specifiek ontworpen voor werkzaamheden op hoogte. Het maakt gebruik van een Sinotruk-chassis voor lichte vrachtwagens met het stuur aan de rechterkant en een wielbasis van 4500 mm voor superieure aanpasbaarheid. De Weichai China VI-motor en de 6-versnellingsbak zorgen samen voor krachtige en milieuvriendelijke prestaties. De zesdelige telescopische giek biedt 360° ondersteuning.° De rotatie, de bedieningskast op de grond, het draaiplateau en de afstandsbediening zorgen voor een flexibele en gemakkelijke bediening. Het mechanisch zelfbalancerende werkplatform garandeert operationele stabiliteit. Vier hydraulische steunpoten (X-vormig aan de voorzijde en H-vormig aan de achterzijde) kunnen onafhankelijk van elkaar worden versteld om zich aan te passen aan complex terrein en om vervorming van de balk te voorkomen.
Nachtverlichting, een intelligent koppelingssysteem en een realtime weergave van de werkstatus verhogen de veiligheid en efficiëntie. De kerncomponenten zijn afkomstig van gerenommeerde binnenlandse merken en zijn uitgerust met veiligheidsvoorzieningen zoals tweeweg hydraulische vergrendelingen en tegengewichtkleppen, waardoor het een efficiënte en betrouwbare keuze is voor toepassingen in gemeentelijk beheer, de bouw en noodhulp.
▶II. Product Voordelen:1. Hoog aanpassingsvermogen: Ontwerp met het stuur aan de rechterkant, een redelijke wielbasis en een hoogwaardig chassis.
2. Intelligente bediening: Een gekoppeld besturingssysteem en realtime monitoring verhogen de efficiëntie en veiligheid.
3. Geoptimaliseerde structuur: De zeshoekige giek en de onafhankelijke verstelling van de steunpoten maken aanpassing aan complex terrein mogelijk.
4. Kwaliteitsborging: Geïmporteerde kerncomponenten, een stabiel en betrouwbaar hydraulisch systeem en lage onderhoudskosten.
▶II. ProductSpecificaties:
| HOWO 28m hoogwerker | |||||
| Voertuigbeschrijving | |||||
| Voertuigmodel | Platformwagen | Totale afmetingen | 7825x2350x2950mm | ||
| GVW | 9890 kg | Werkhoogte | 28m | ||
| Leeggewicht | 6280 kg | Maximale snelheid | 95 km/u | ||
| Chassisbeschrijving | |||||
| Chassismerk | ISUZU | ||||

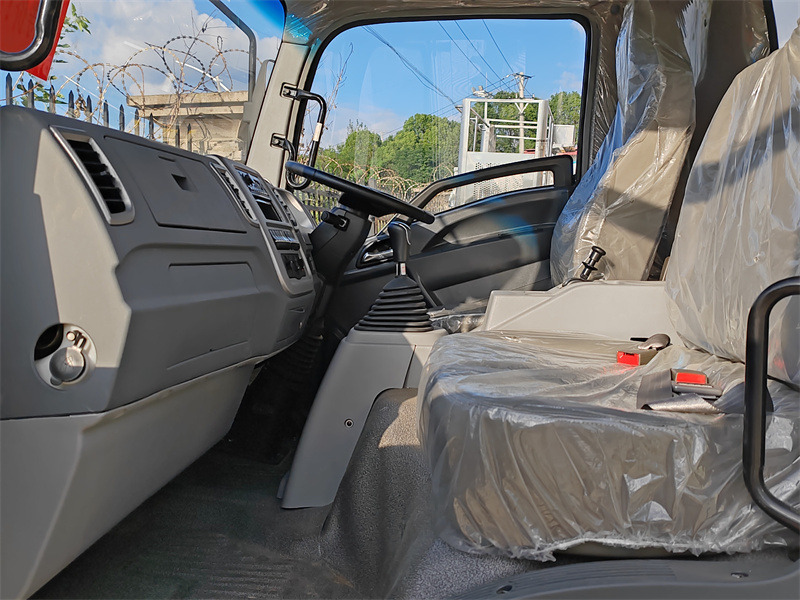

| Taxi | HOE Rechtsgestuurd lichte cabine, 2 zitplaatsen, met airconditioning | ||||
| Wielbasis | 4500 mm | ||||
| Aantal assen | 2 | ||||
| As | Vooras | 3,2T | |||
| Achteras | 8T | ||||
| Spoorbreedte voor/achter | 1798 / 1764 mm | ||||
| Voor-/achteroverhang | 1240 /2085mm | ||||
| Aandrijfsysteem | 4x2 | ||||
| Bedieningsbesturingssysteem | Stuurbekrachtiging | ||||
| Remsysteem | Luchtrem | ||||
| Overdragen | WLY6TS55 transmissie, 6 versnellingen, handgeschakeld | ||||
| Bandenspecificaties | 8.25R20 | ||||
| Aantal banden | 6+1 | ||||
| Motorbeschrijving | |||||
| Motorenfabricage | WEICHAI-MOTOR | ||||
| Motormodel | WP2.3Q140E62 | ||||
| Paardenkracht | 140 pk / 103 kW @3200 tpm | ||||
| Type | Watergekoelde viertakt, 4-cilinder lijnmotor, turbodiesel met interkoeling | ||||
| Maximaal koppel | 320 N·m@ 1400-2400 tpm | ||||
| Verplaatsing | 2289 ml | ||||
| Emissienorm | Euro 6 | ||||
| Up-parts Beschrijving | |||||
| Werkconditie | |||||
| Giektype | 6-delige synchrone telescopische giek | ||||
| Rotatiehoek | Bidirectionele 360º continue rotatie, hangmand 360º rotatie | ||||
| Maximale werkhoogte | 28m | ||||
| Maximale werkradius | 14,5 m | ||||
| Bedieningspositie | Draaitafel, bedieningskast, draadloze afstandsbediening | ||||
| Bedieningsmodus | ZYK-busbesturingssysteem, elektrohydraulisch proportioneel besturingssysteem, voor traploze snelheidsregeling. | ||||
| Afschermingen en loopbruggen | Aluminium plaat, aluminium traanplaat | ||||
| Emmer | |||||
| Nominale belasting | 200 kgantislipvloer | ||||
| Maat | 1000*750*1100 mm | ||||
| Materiaal | Roestvrij staal | ||||
| Balansmodus aanpassen | Hydrostatisch nivelleringssysteem | ||||
| Veiligheidsgordel | 1 set | ||||
| steunpoot | |||||
| Type | Voorzijde V-vormig / Achterzijde H-vormig | ||||
| Nummer | 4 | ||||
| Aanpassing | Afzonderlijk aangepast, of op een gecoördineerde manier gecontroleerd | ||||
| Ondersteunende poot Bedieningsmodus | Handmatige hydraulische bediening | ||||
| Hydraulisch slot | Tweeweg hydraulisch slot voor vier poten | ||||
| Stroboscooplicht op de poten | Gele lichten | ||||
| horizontale spanwijdte van de voorste steunpoot | 4370 mm | ||||
| Horizontale overspanning van de achterste steunpoot | 4150 mm | ||||
| Beveiligingsconfiguratie | |||||
| Automatisch vergrendelingsmechanisme voor verschillende bedieningsposities | Voorkom het risico op bedieningsfouten. | ||||
| Handbediende noodpomp | Bij uitval van de motor en de hoofdpomp zorgt het noodsysteem ervoor dat de werknemer terug naar de grond wordt gebracht en het voertuig weer in bedrijf wordt gesteld. | ||||
| Noodstopinrichting voor werkplatform | Gebruikt voor noodstopbediening en beperkte bediening van de arm. | ||||
| Werkbereik automatisch beperken | Wanneer het werkingsbereik de opgegeven waarde bereikt, wordt de gevaarlijke richting automatisch beperkt. | ||||
| Lekbeveiligingsinrichting | Voorzien van een lekstroombeveiliging om de veiligheid van de stroomvoorziening en het elektrische gereedschap te garanderen. | ||||
▶Ⅲ. ProductDetails:

Chassisconfiguratie
• Chassis: Maakt gebruik van Sinotruk's beproefde en betrouwbare chassis voor lichte vrachtwagens met het stuur aan de rechterkant, wat een gegarandeerde kwaliteit waarborgt.
• Wielbasis: 4500 mm, wat zorgt voor uitstekende rijstabiliteit en voldoende ruimte voor de bovenste carrosserie.
• Aandrijflijn: Uitgerust met de krachtige Weichai WP2.3Q140E62-motor met een cilinderinhoud van 2,3 liter en een vermogen van 140 pk, die voldoet aan de Euro VI-emissienormen.
• Overdragen: Afgestemd op de WLY6TS55 zesversnellingsbak.

Structuur van het bovenlichaam:

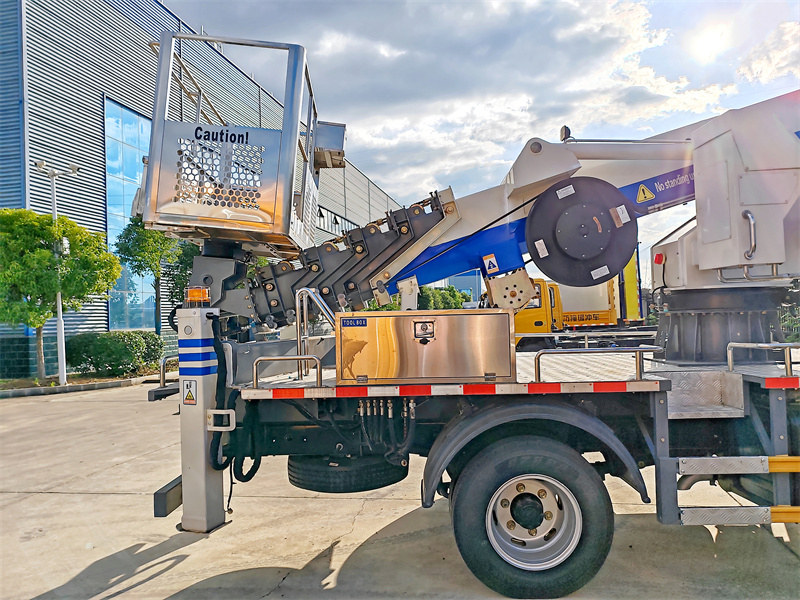

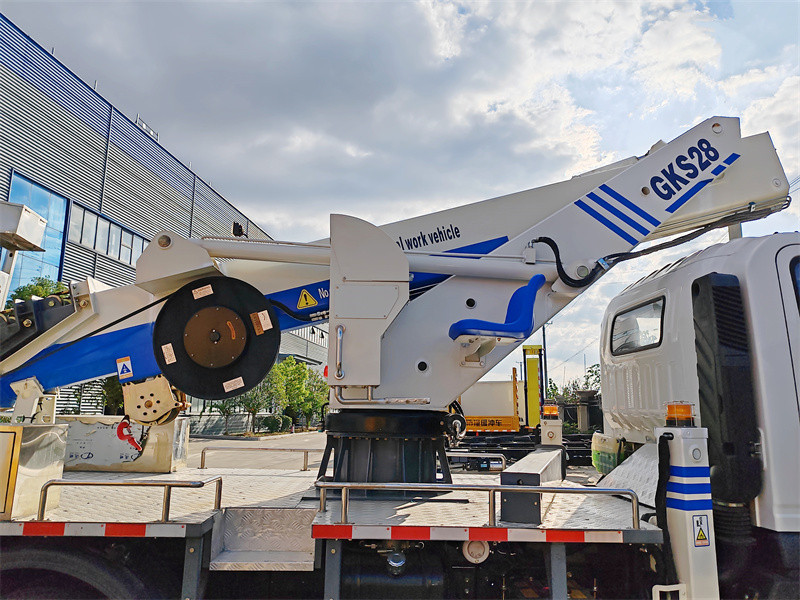

• Werkende Boom: De vijfdelige, zeer sterke telescopische giek heeft een zeshoekig ontwerp voor hoge hefhoogtes. Structurele sterkte, gesynchroniseerde uit- en intrekking, soepele beweging en een breed werkbereik.Maximale werkhoogte 28 m, maximale werkradius 14,5 m
• Rotatiesysteem: Het draaiplateau roteert continu 360 graden, wat zorgt voor flexibele bediening en het elimineren van dode hoeken.

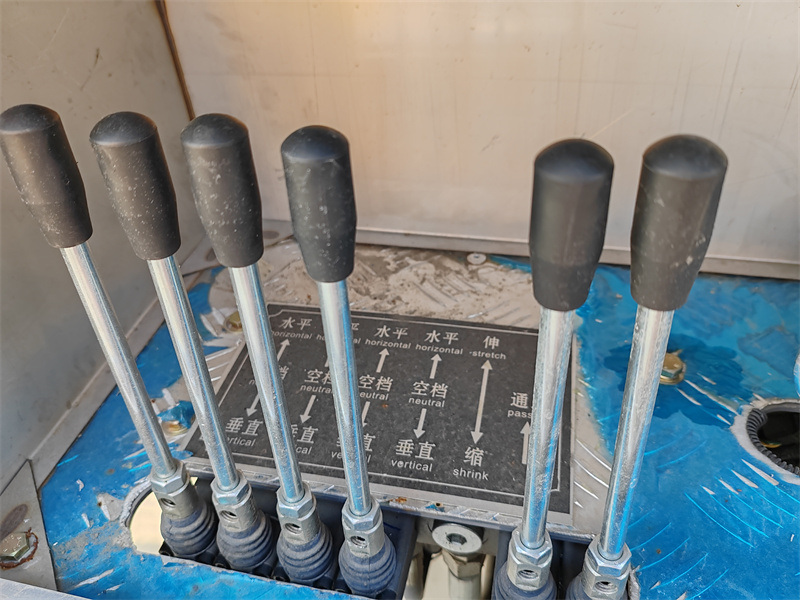

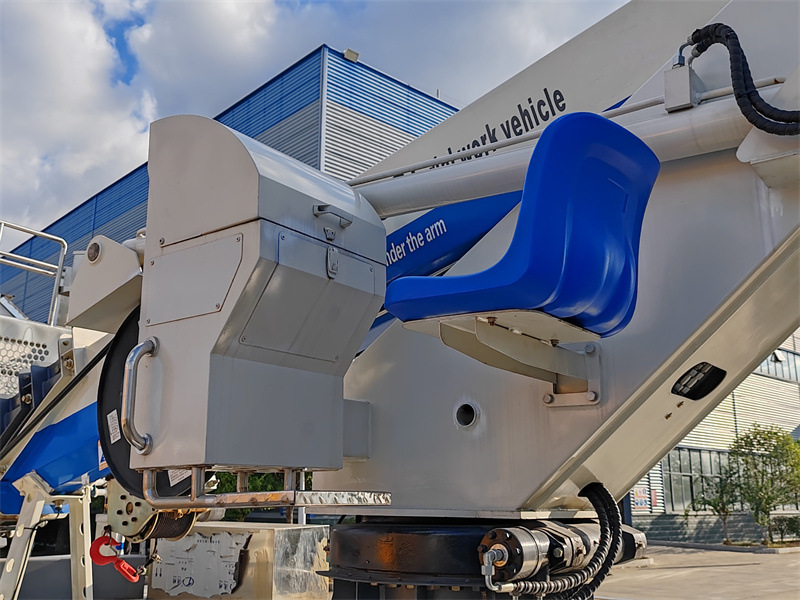

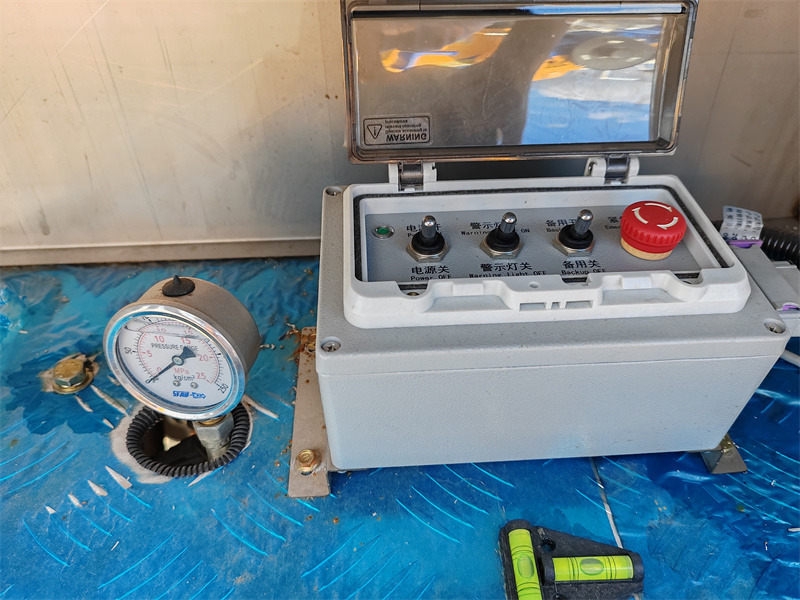

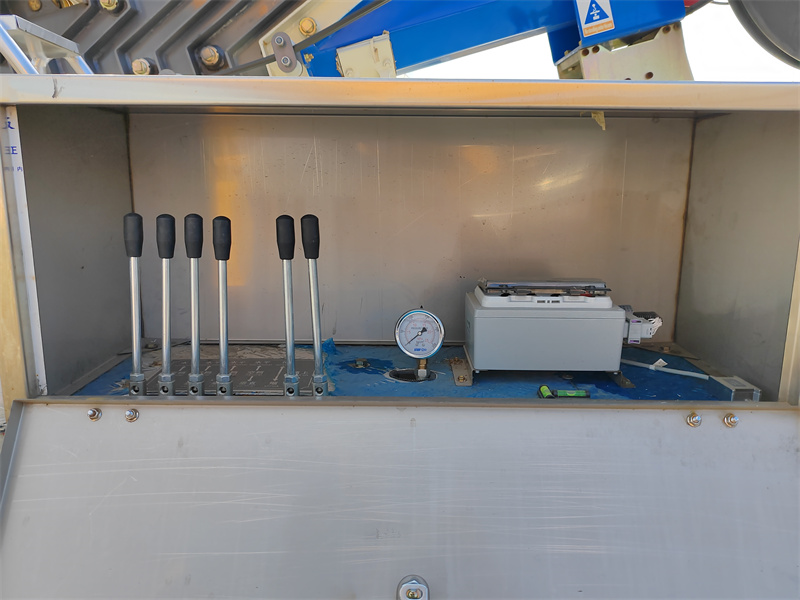

• Operatie: De operator kan de optimale werkpositie kiezen op basis van de omstandigheden ter plaatse door de draaitafel direct te bedienen, via de bedieningskast op de grond of met een draadloze afstandsbediening.

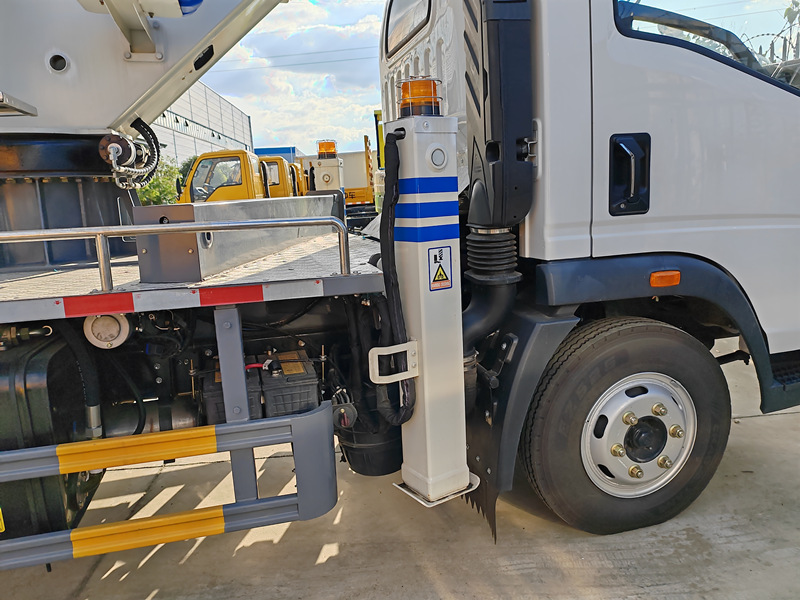

• Steunpootsysteem: Uitgerust met vier hydraulische steunpoten in een H-vormige configuratie (voor-achter), bieden de steunpoten een groot steunvlak en uitstekende voertuigstabiliteit. De steunpoten zijn individueel verstelbaar om zich perfect aan te passen aan oneffenheden in de ondergrond en kunnen ook gezamenlijk worden bediend. Op de steunpoten zijn werklampen gemonteerd.

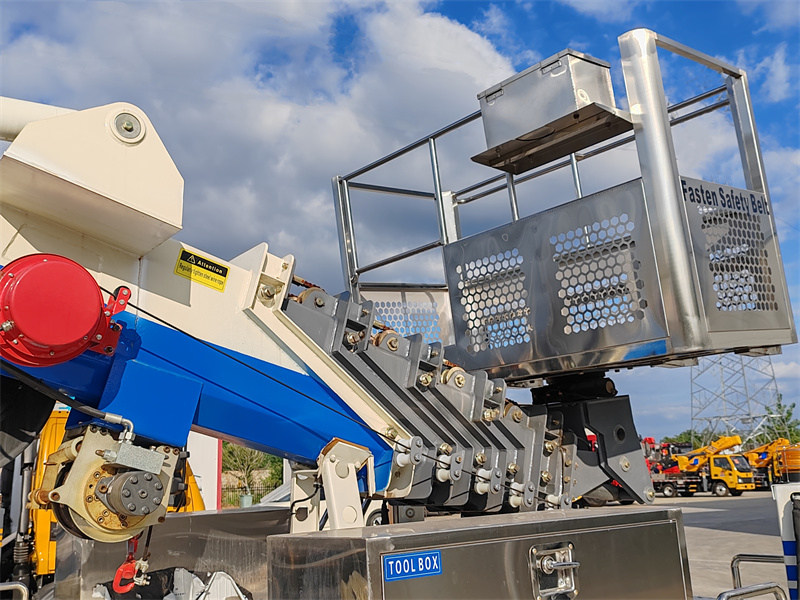

• Werkplatform:
Een mechanisch zelfnivellerend ontwerp zorgt ervoor dat het platform tijdens gebruik waterpas blijft, wat de veiligheid en het comfort van de gebruiker waarborgt.
Het platform heeft een maximaal draagvermogen van 200 kg.
o De giek heeft een maximale uitschuifhoek van 80°°waardoor de optimale werkpositie eenvoudig kan worden ingesteld.
Er worden panelen van aluminiumlegering en antislip loopvlakken met patroon gebruikt, die licht van gewicht, veilig en antislip zijn.

Uitgebreid veiligheidssysteem
1. Intelligent vergrendelings- en alarmsysteem:
Vergrendeling van steunpoten en giek: Zorgt ervoor dat de giek niet kan bewegen tenzij de steunpoten volledig ondersteund en vastgezet zijn, waardoor verkeerde bediening in principe wordt voorkomen.
Computergestuurde automatische amplitudebegrenzing: Het systeem bewaakt automatisch de werkamplitude, beperkt automatisch de beweging wanneer de limiet wordt overschreden en geeft een alarm af voor gevaarlijke situaties.
Bescherming tegen overbelasting van de steunpoten en kantelalarm: Het systeem geeft automatisch een alarm af wanneer de steunpoten niet worden ondersteund of kantelen.

2. Meerdere veiligheidsvoorzieningen van het hydraulische systeem:
Alle verticale steuncilinders, boven- en ondergiekcilinders en onderarmcilinders zijn voorzien van tweeweg hydraulische vergrendelingen, die de cilinders betrouwbaar in elke positie vergrendelen om onbedoeld vallen te voorkomen.
De giek is voorzien van een tweeweg-tegengewichtklep voor een soepele en schokvrije werking van de giek.
De belangrijkste hydraulische componenten (zoals hydraulische afsluiters, tegengewichtkleppen en golfslagkleppen) zijn afkomstig van gerenommeerde binnenlandse en internationale merken, en sleutelcomponenten worden geïmporteerd om de betrouwbaarheid van het systeem te garanderen.

3. Realtime bewaking van de bedrijfsomstandigheden:
Het vier-in-één besturingssysteem integreert koppelingsbesturing voor een hoge efficiëntie. Displays op zowel de externe bedieningsconsole als de afstandsbediening bieden realtime inzicht in de operationele status van het voertuig, waardoor de bestuurder de status van de apparatuur duidelijk kan inschatten.
4. Noodveiligheid:
Deze pomp is uitgerust met een noodpomp die de motor start en stopt. Hierdoor kunnen de giek en steunpoten worden ingetrokken in geval van motorstoring of -uitval, wat een veilige evacuatie in een noodsituatie garandeert.
5. Nachtverlichting:
Optionele verlichting kan op de bedieningsconsole worden geïnstalleerd om een goed zicht te garanderen en de veiligheid tijdens nachtelijke werkzaamheden te verhogen.
▶Ⅳ.Toepassingsscenario's:

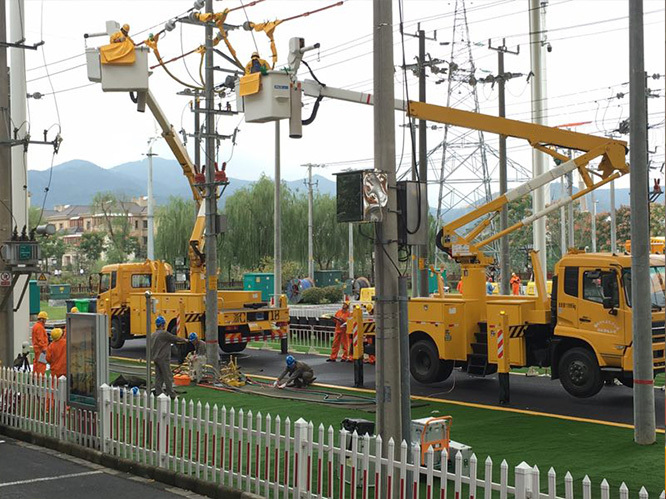

• Gemeentelijke techniek: Onderhoud van straatverlichting, installatie van verkeerslichten.

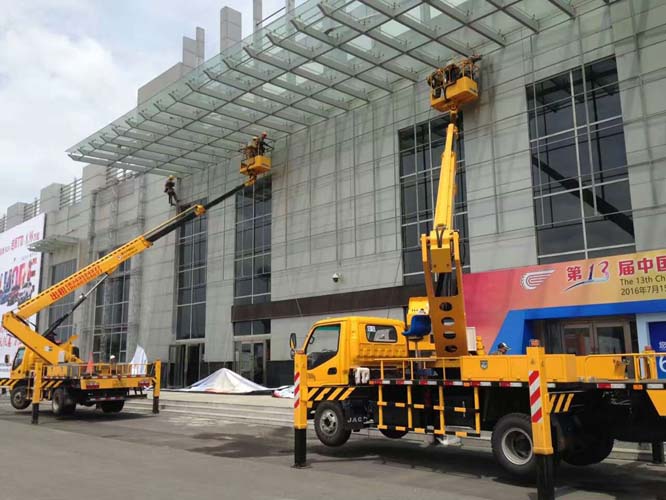

• Gebouwonderhoud: Reiniging van de buitenmuren, inspectie van de glazen gevel.
• Noodhulp: Reddingsoperaties op grote hoogte, hulpverlening bij rampen.
• Werkzaamheden 's nachts: Bruginspectie, plaatsing van reclameborden.
