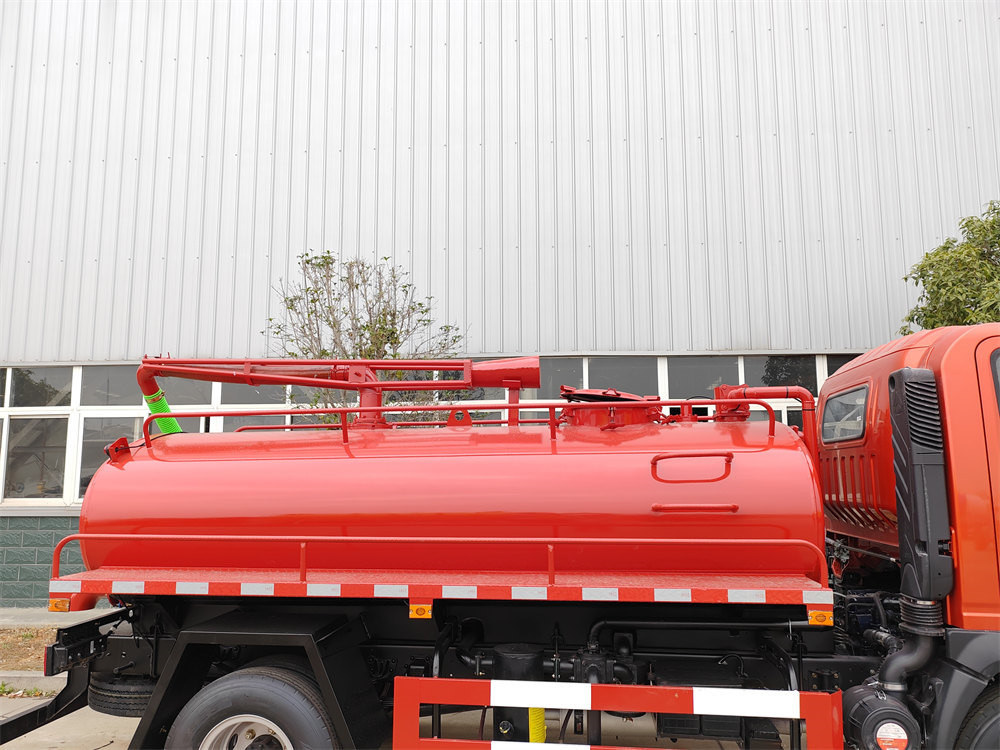

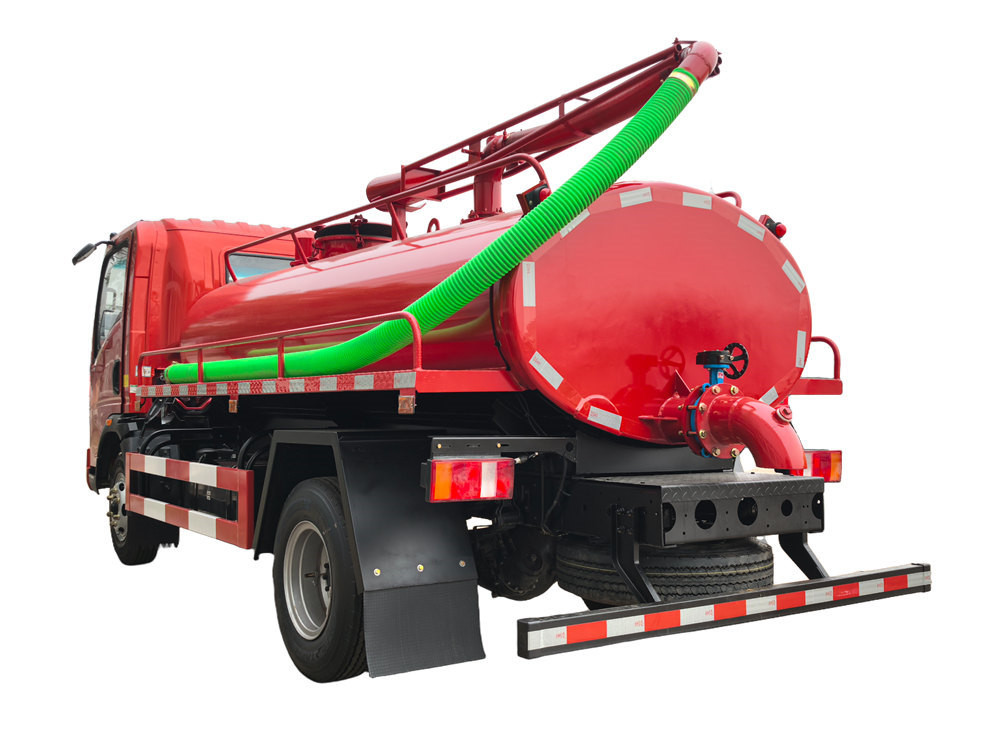

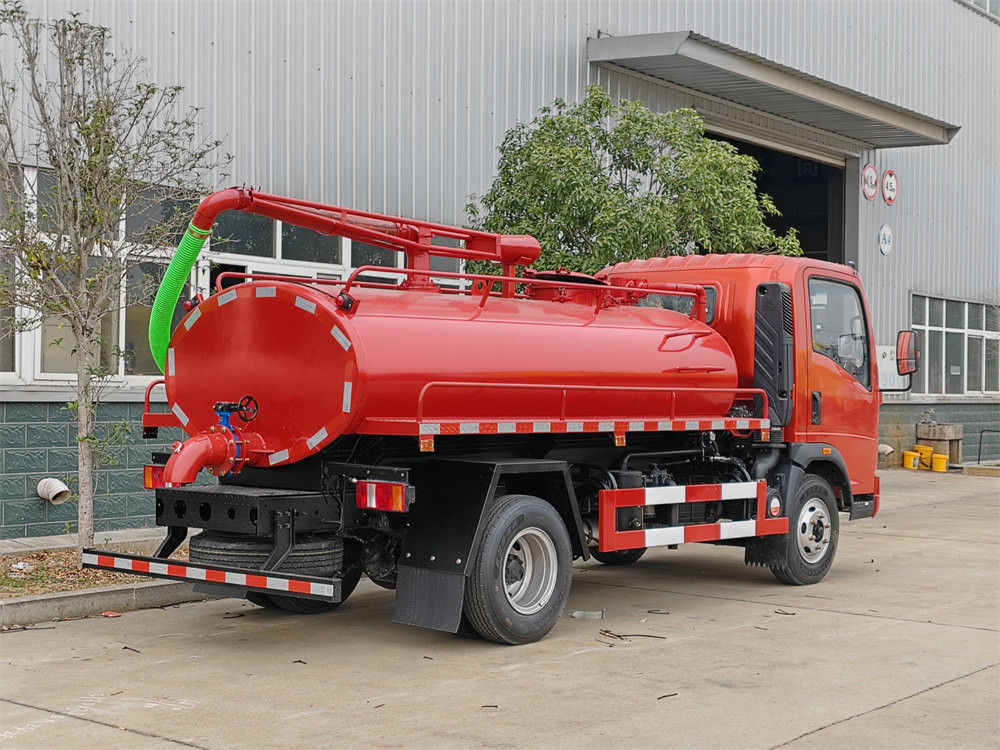

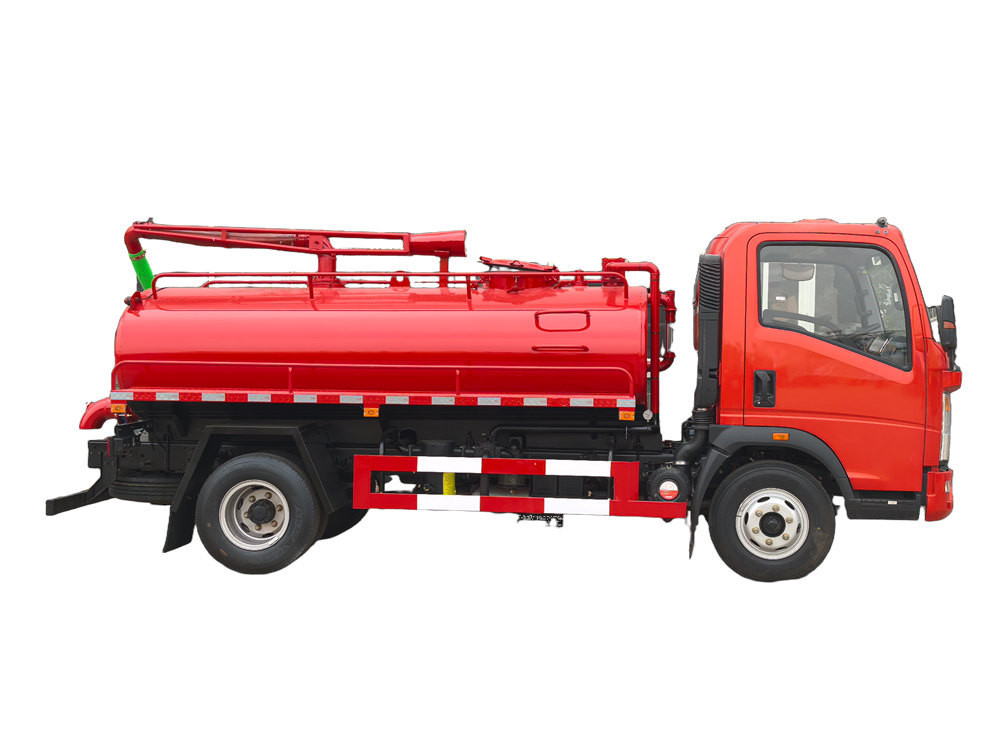

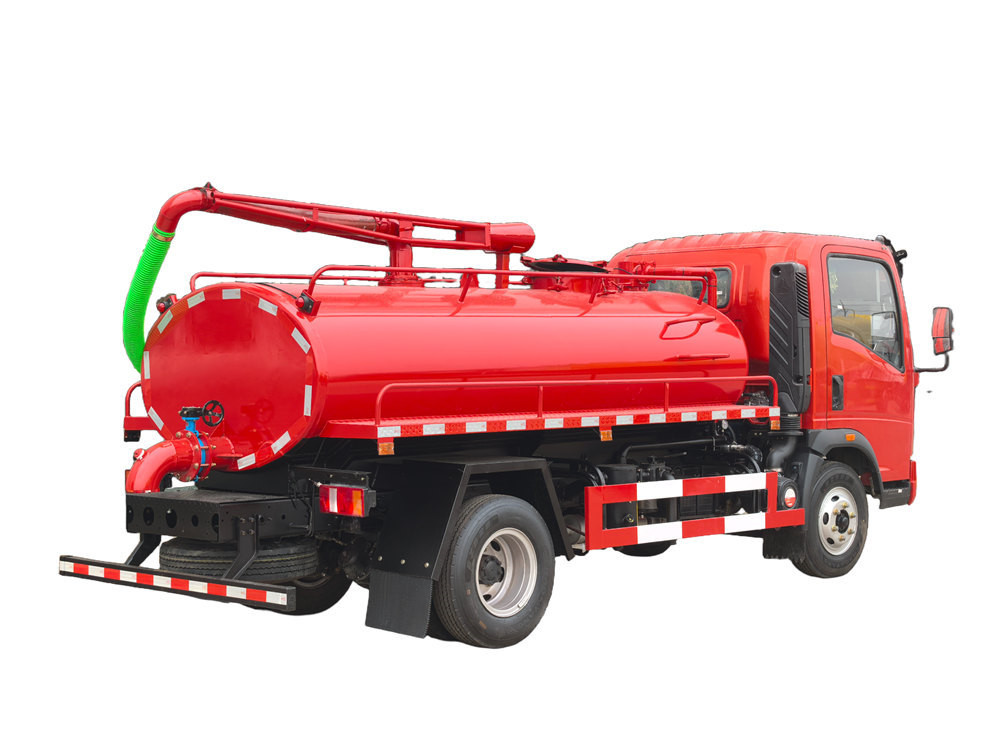

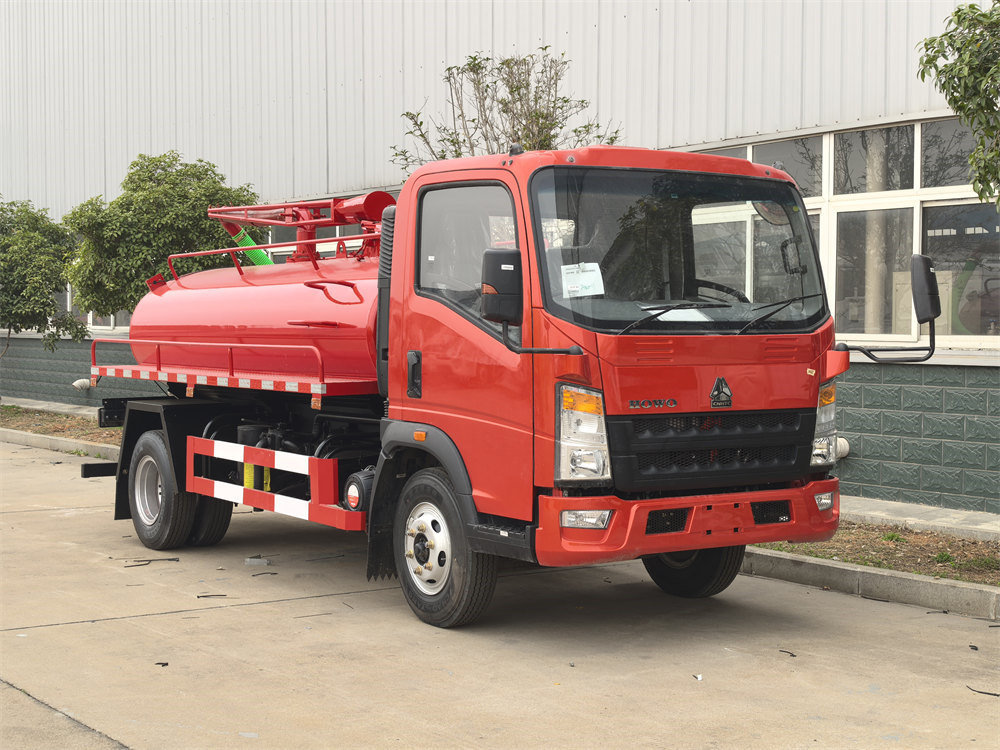

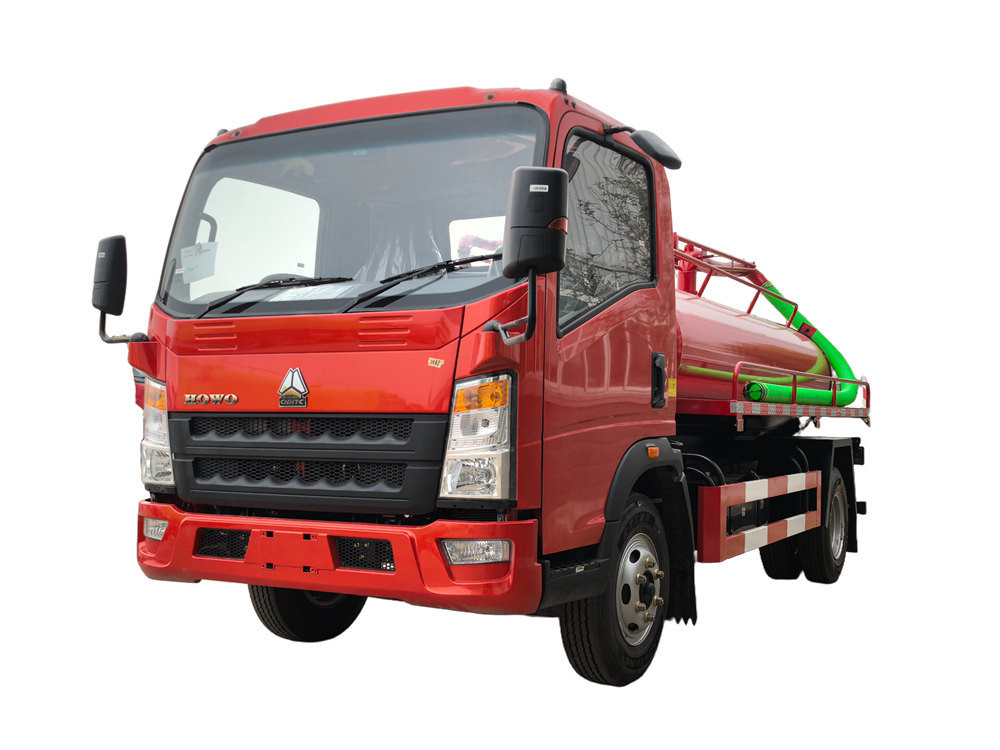

De HOWO 4x4 RHD 4cbm septische tankzuigwagen is gebaseerd op de HOWO Hanjiang 1880 cabine met enkele rij stoelen, 4x4 vierwielaandrijving, rechtsgestuurde aandrijving en een wielbasis van 3360 mm. Hij is uitgerust met een YN4102QBZL motor van 116 pk en een WLY6TS40 6-versnellingsbak. De opbouw bestaat uit een 4-kubieke meter septische tank, vervaardigd van koolstofstaal met een corrosie- en roestwerende behandeling. De wagen is voorzien van een Yifeng SK-6 waterringvacuümpomp met een maximale pompsnelheid van 6 kubieke meter per minuut en een toerental van 970 rpm. De 6 meter lange zuigarm is uitgerust met een kijkvenster, overloopklep, manometer, ontluchtingsklep, enz.
Werkcapaciteit :
4cbmCabinetype :
Howo light cabinAandrijfsysteem :
4x4,RHDWielbasis (mm) :
3360Motorspecifiek :
116HP / YN4102QBZLVersnellingsbak :
WLY6TS40,6-speed,manualVooras (kg) :
2000Achteras (kg) :

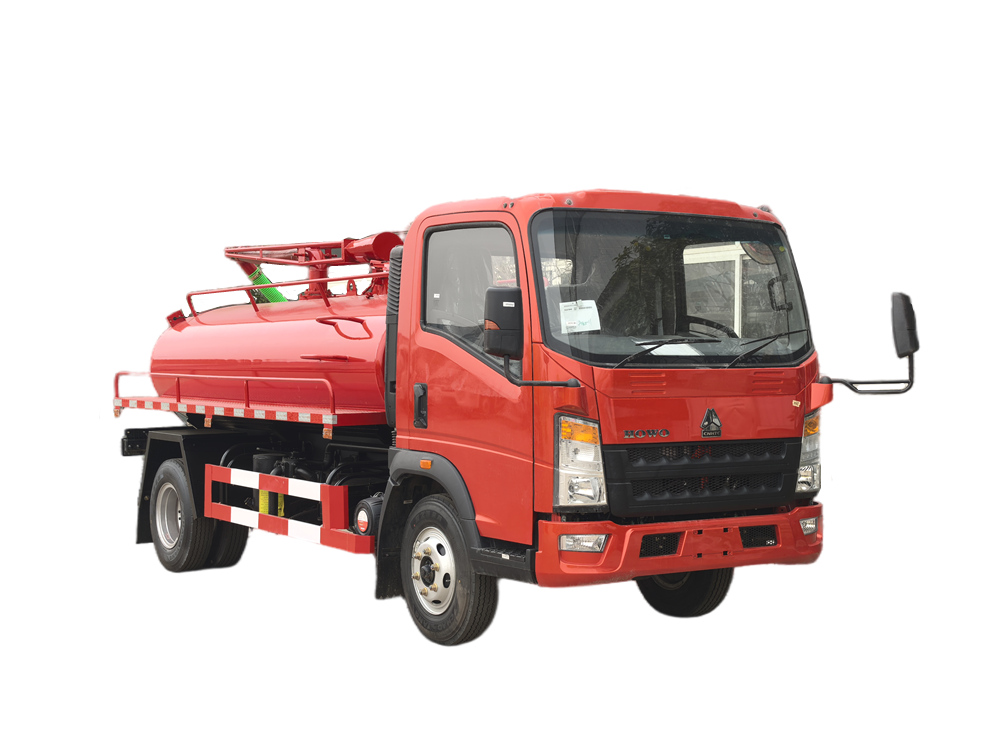

3500De HOE4x4 aangedreven septische pompwagenDit is een zeer efficiënt en duurzaam sanitair voertuig, ontworpen voor zelfaanzuiging, dat uitwerpselen en rioolwater uit mestputten, maar ook uit sloten, vijvers en rioleringen kan opzuigen. Aangedreven door een 116 pk sterke YN4102QBZL-motor en een WLY6TS40-transmissie, beschikt het over krachtige vierwielaandrijving (4×4) Voor gebruik in ruwe omgevingen zoals modderige en hellende wegen. Uitgerust met een krachtige Yifeng SK-6 vacuümpomp, heeft het voertuig een zuigbereik van 8 meter, een hoge zuig- en afvoerefficiëntie en kan het in slechts 4 minuten volledig gevuld zijn. Dankzij de 6 meter lange uittrekbare zuigarm, een venster voor het observeren van de ontlasting en een overloopklep biedt het een gemakkelijke, veilige en betrouwbare bediening.

Onze fabriek is een professionele fabrikant op het gebied van vrachtwagens.
Wij garanderen dat alle producten gloednieuw en van hoge kwaliteit zijn.
»I.Productdefinitie en -introductie:
Fabrikant:CS TRUCKS GROUP LIMITED
Prestatiekenmerken
1. Efficiënte werking: Een pompsnelheid van 6 m³Met een pomp van /min kan een tank van 4 kubieke meter in 5 minuten volledig worden leeggepompt, waardoor deze geschikt is voor frequent gebruik.
2. Aanpassingsvermogen van de vierwielaandrijving: 4×De 4-wielaandrijving verbetert de ontsnappingsmogelijkheden, waardoor het voertuig geschikt is voor gebruik in onverharde landelijke gebieden, op boerderijen en in andere omgevingen.
3. Duurzaamheid:
• Tanklichaam van koolstofstaal met corrosiebescherming en interne versteviging om vervorming te voorkomen.
• De waterringpomp heeft een eenvoudige constructie en een laag storingspercentage.
4. Veiligheidsontwerp: Meerdere beveiligingsfuncties, waaronder een overdrukventiel en een kijkvenster, voorkomen het risico op overbelasting en bedieningsfouten.
• Dankzij de visuele aanzuigbuis kan de aanzuigstatus in realtime worden gecontroleerd om verstopping of overbelasting te voorkomen.
• Hydraulische ladder voor gemakkelijke toegang en onderhoud

» II.Productparameters voor de HOWO 4CBM fecale zuigpompvrachtwagen:
| HOWO 4x4 RHD 4cbm vacuümpomptruck | |
| Algemeen | |
| Afmetingen | 5995 x 2200 x 2560 mm |
| Gewicht | 3050 kg |
| Taxi | Sinotruk 1880 enkelrijig Rechtsgestuurd taxi |
| Maximale snelheid | 115 km/u |
| Chassis | |
| Wielbasis | 3360 mm |
| Vooras | 2 ton |
| Achteras | 3,5 ton |
| Versnellingsbak | Wanliyang 6-versnellingsbak, WLY6TS40 |
| Voertuigframe | Rechte, gewapende balk |
| Banden | 7.00R16 stalen banden |
| Aantal banden | 6+1 |
| Aandrijftype | 4*4Stuurwiel, rechtsgestuurd |
| Motor | |
| Model | YN4102QBZL |
| Type | Viercilinder lijnmotor, diesel |
| Stroom | 116 pk / 85 kW |
| Nominale snelheid | 3000 toeren per minuut |
| Maximaal koppel | 290 N.m |
| Maximale koppelsnelheid | 1800-2100 tpm |
| Verplaatsing | 3,76 liter |
| Emissienorm | Euro 2 |
| Brandstoftank | 80L brandstoftank van aluminiumlegering |
| Bovenlichaam | |
| Tankinhoud | 4 m³ |
| Tankmateriaal | Q235 koolstofstaal, koolstofstaal |
| Vacuümpomp | Watercirculatie vacuümpomp |
| Watercirculatiepomp model | YIFENG SK-6 (Chinees merk) |
| Snelheid | 970 tpm |
| Maximale pompsnelheid | 6 m³/min |
| Diameter | Inlaat: DN100, uitlaat: DN100 |
| Waterverbruik | 80-100 l/min |
| Zuigbuis | 1 stuk/6 meter |
| Kijkvenster op de kruk | Ja |
| Grasafvoer | Ja |
| Overloopbeveiligingsklep | Ja |
| Toevoerinlaat | DN100 |
| Toevoeruitgang | DN100 |
| Tankheffen | Hydraulische cilinder/2 stuks |
| Tank achterdeksel | Kan met hydraulische druk worden geopend. |
| Kleur | Volgens uw wens |
» Ⅲ.Product Gedetailleerde introductie

Kernconfiguratie van de aandrijflijn en het chassis

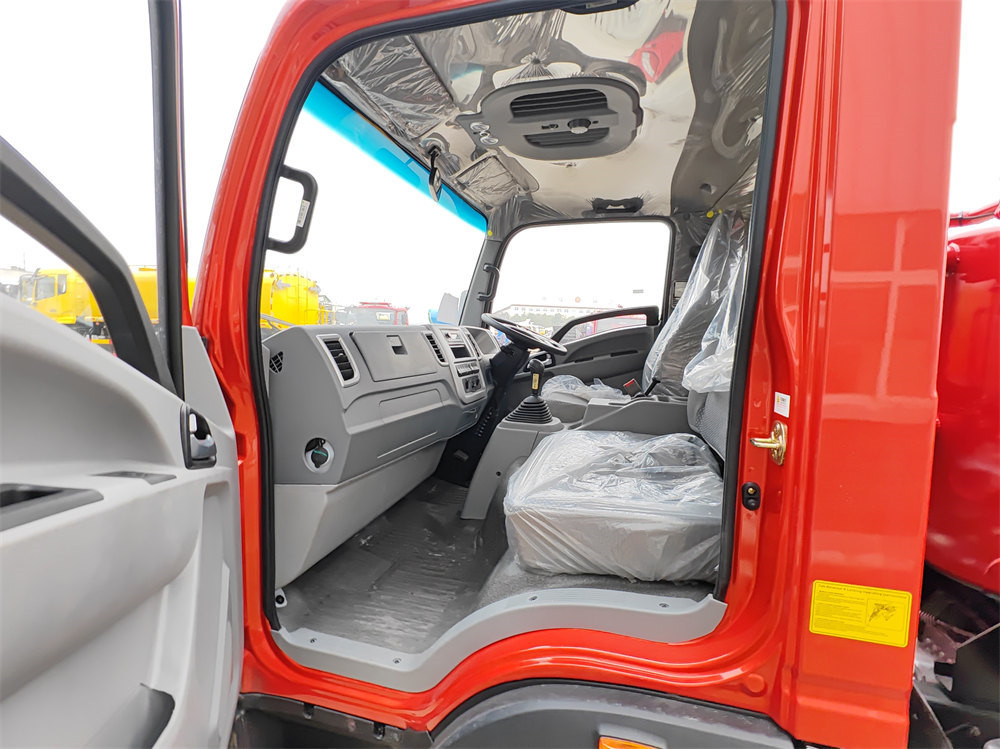

1. Hut: De HOWO Hanjiang 1880 is een cabine met één rij stoelen en een stuur aan de rechterkant, conform de in China gangbare rijgewoonten met het stuur aan de rechterkant.
2. Type aandrijving: Vierwielaandrijving (4×4) aanpasbaar aan complexe wegomstandigheden zoals modderige en hellende wegen.
3. Wielbasis: 3360 mm, een goede balans tussen doorgangsmogelijkheden en stabiliteit.
4. Motor: YN4102QBZL dieselmotor, 116 pk, hoog koppel bij lage toerentallen en een overvloed aan vermogen.
5. Transmissie: WLY6TS40 handgeschakelde transmissie (6 versnellingen), hoge transmissie-efficiëntie en lage onderhoudskosten.

Bovenste systeem

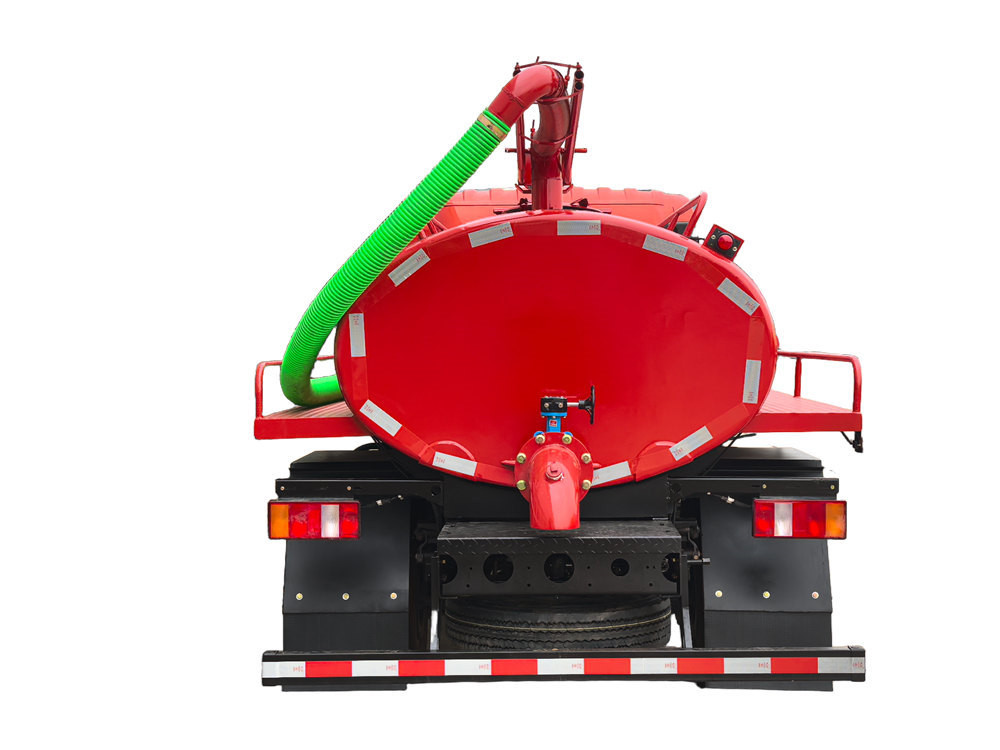

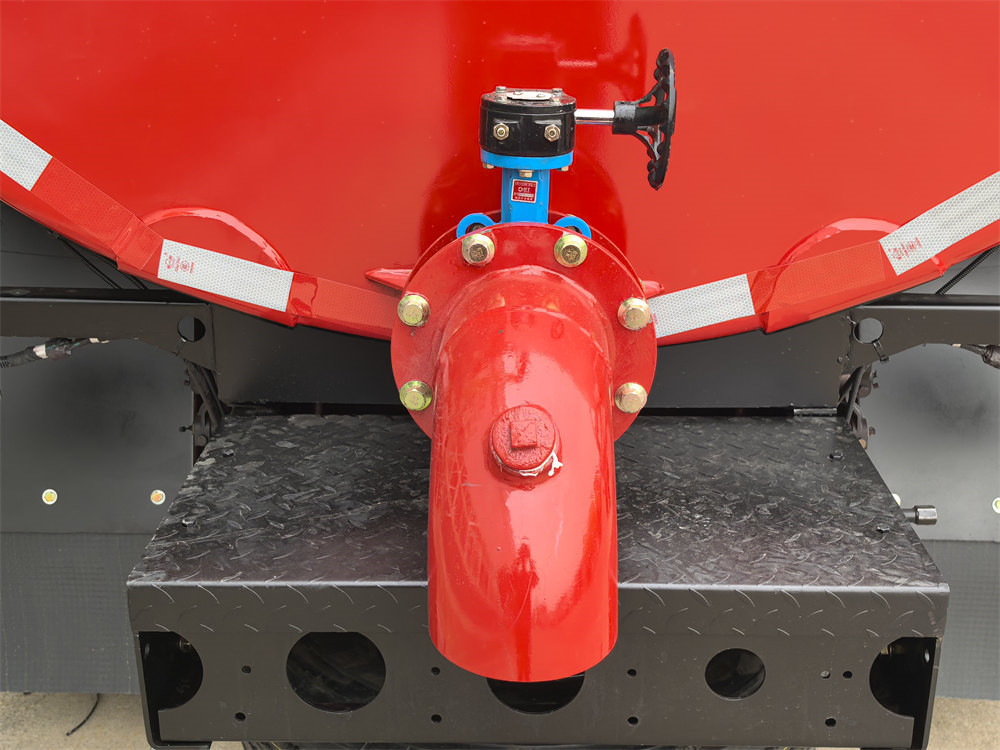

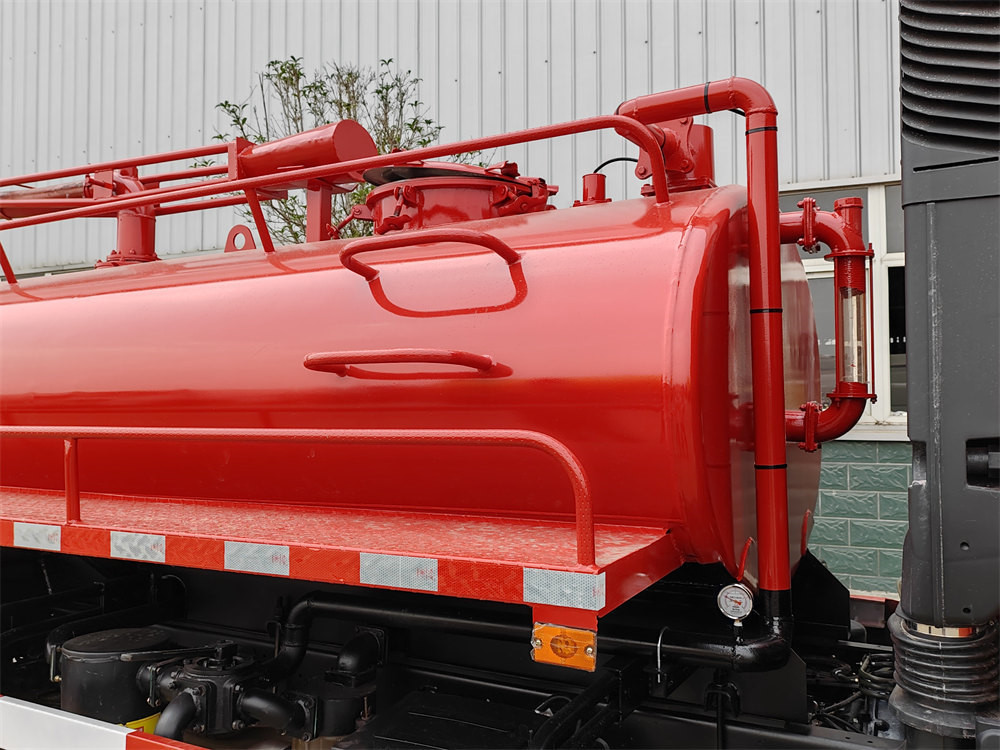

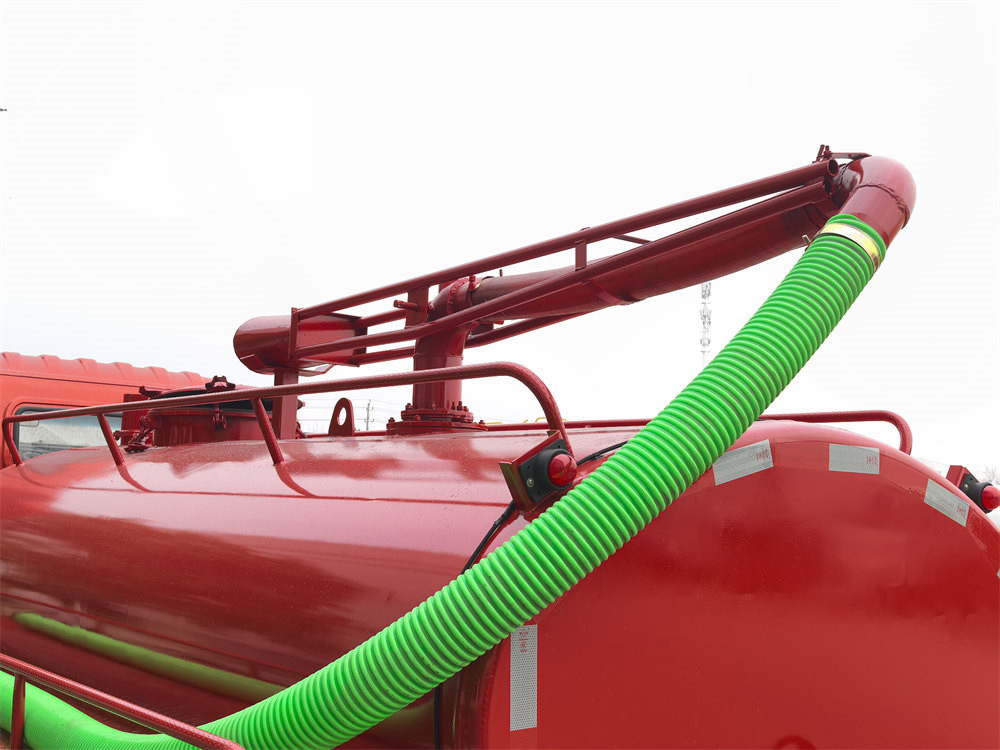

• Tank: 4 kubieke meter koolstofstalen tank, ≥ 4 mm dik, behandeld met een corrosie- en roestwerende coating voor een langere levensduur. Bovenop is een uitschuifbare zuigarm van 6 meter gemonteerd, waardoor werken onder verschillende hoeken mogelijk is. Aan de achterzijde is een afvoerklep aangebracht, die afvoer door zwaartekracht of met perslucht mogelijk maakt.

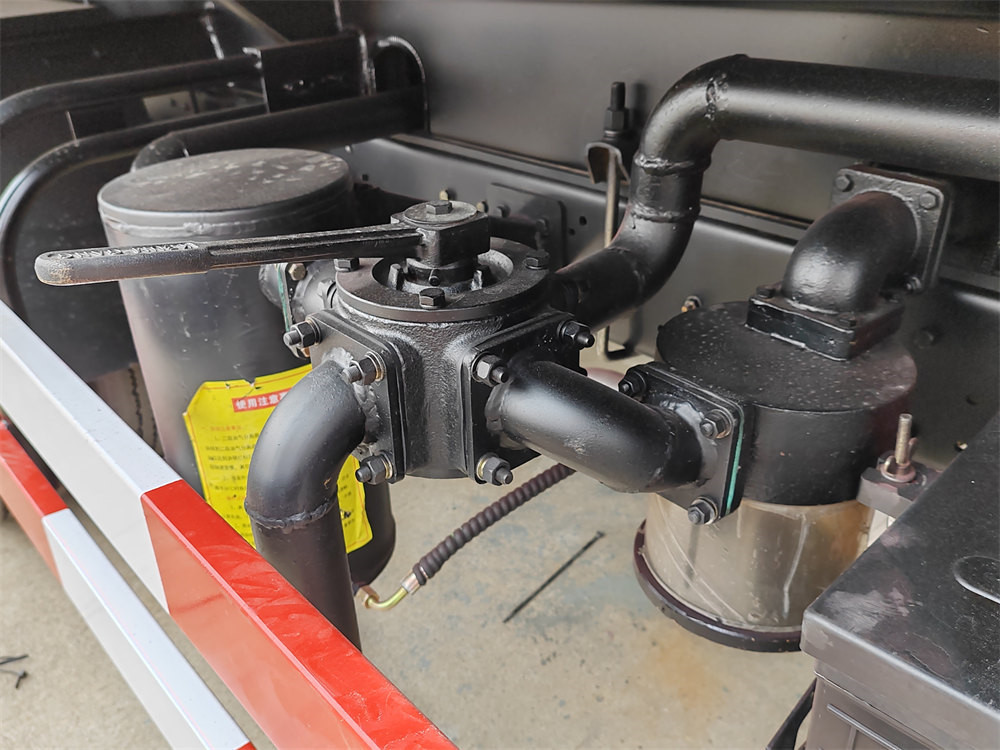

• Vacuümpomp: Yifeng SK-6 waterringvacuümpomp, met een maximale pompsnelheid van 6 m³.³/min en een snelheid van 970 tpm, voor een hoge zuigefficiëntie. Een overdrukventiel voorkomt overbelasting en een water-/olieafscheider zorgt voor een continue en stabiele werking.

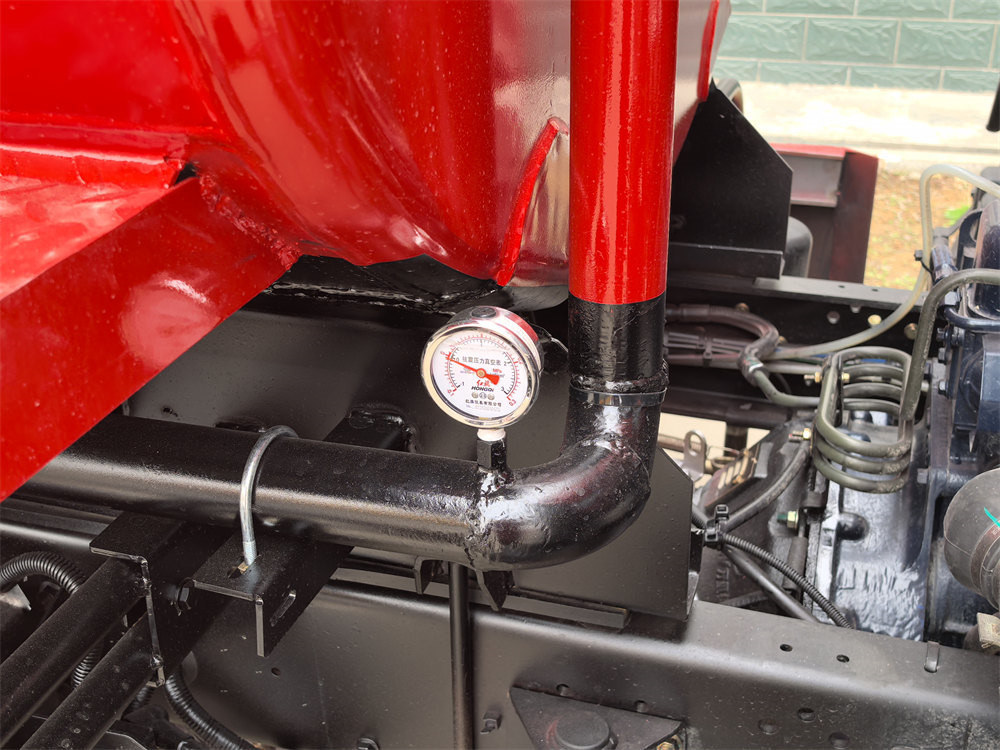

• Veiligheid en monitoring: Aan de voorzijde van de septische tank bevindt zich een kijkvenster voor realtime monitoring van de interne omstandigheden. Een vacuümmanometer voorkomt overdruk. Een overdrukventiel laat automatisch de druk ontsnappen om overdruk te voorkomen. Een snelontluchtingsklep versnelt het legen tijdens het legen.
Tekening van een septische zuigwagen:
»IV.Werkingsprincipe
1. Zuigproces:
◇ De vacuümpomp wordt aangedreven door de motor van het chassis. Deze kracht wordt via de transmissie, aftakas en aandrijfas naar de vacuümpomp overgebracht.
◇ Wanneer de vacuümpomp draait, ontstaat er een onderdruk in de tank, waardoor afval/afvalwater via de zuigleiding in de tank wordt gezogen.
◇ De waterringpomp gebruikt circulerend water om de tank af te dichten, waardoor luchtlekkage wordt voorkomen en de pomp wordt gekoeld.
2. Ontslagprocedure:
Open de achterklep of het ventiel van de tank en leeg de tank snel door gebruik te maken van zwaartekracht of luchtdrukverschillen.
