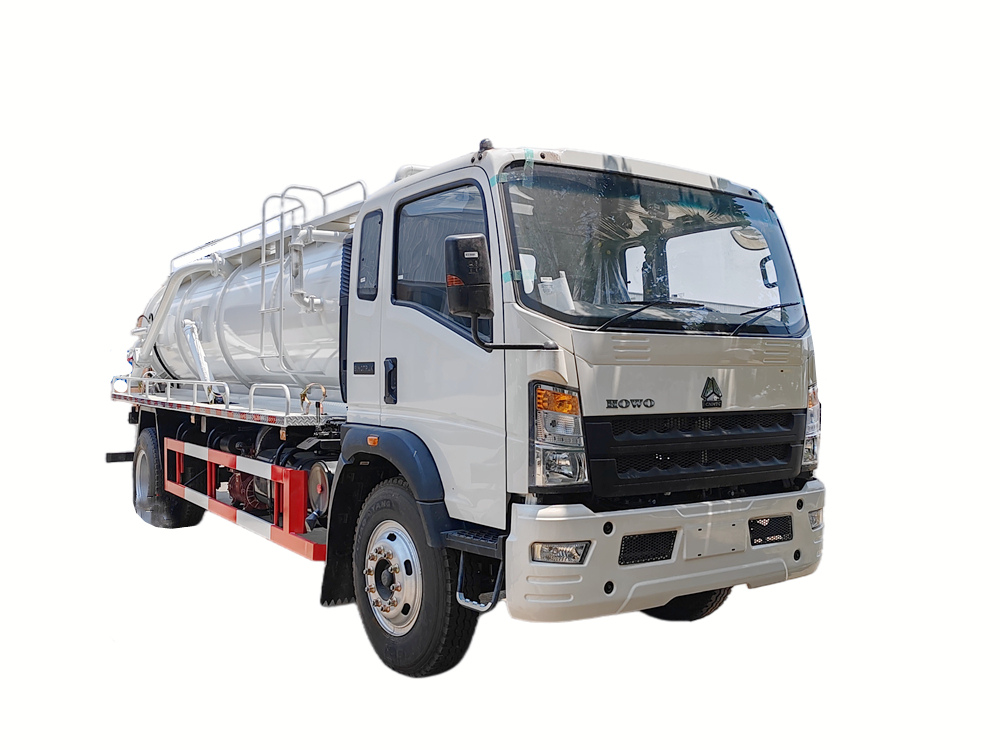

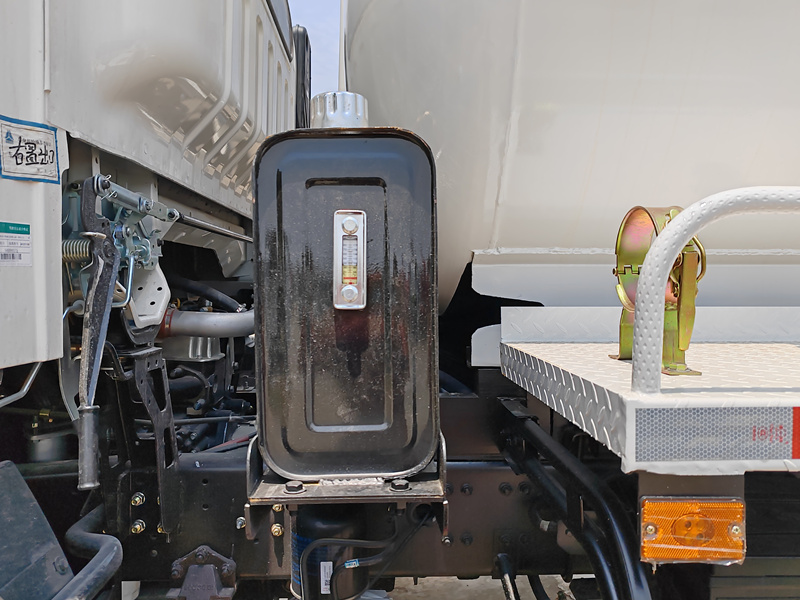

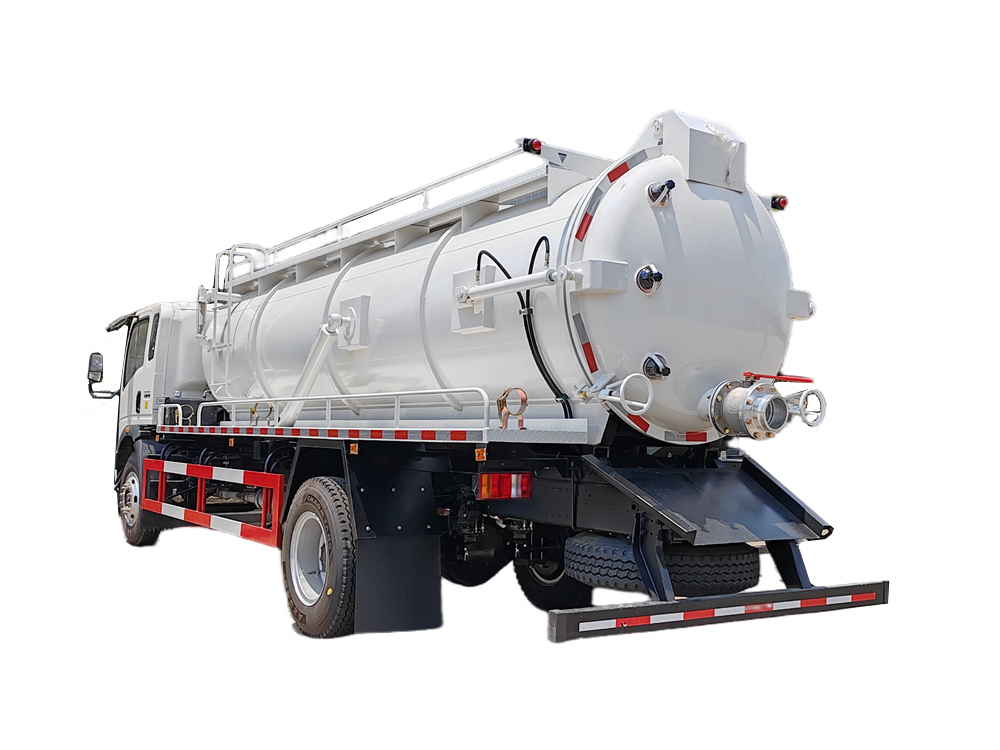

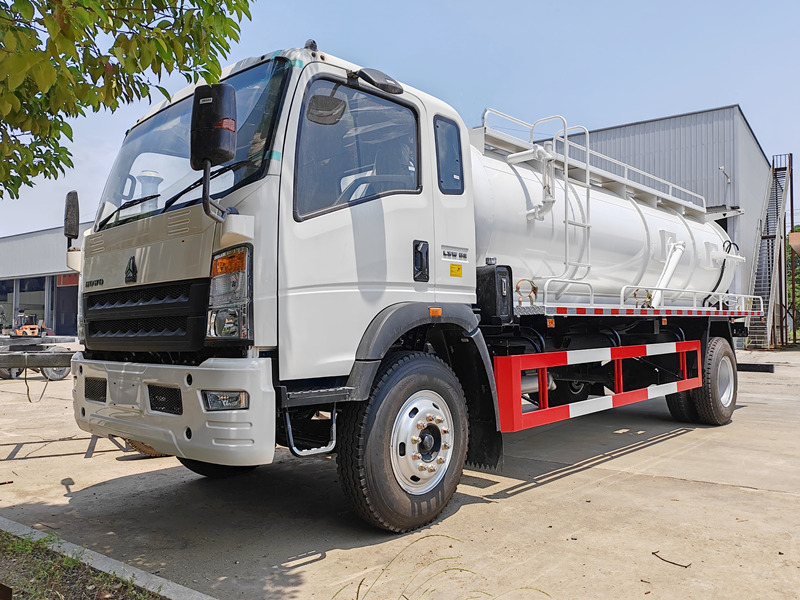

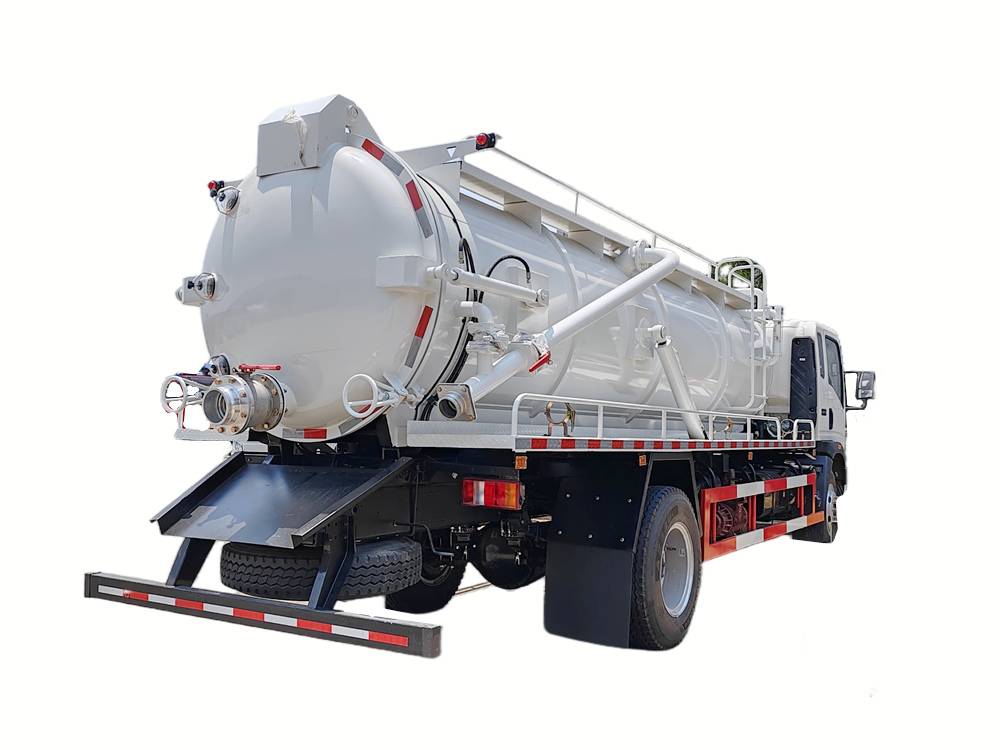

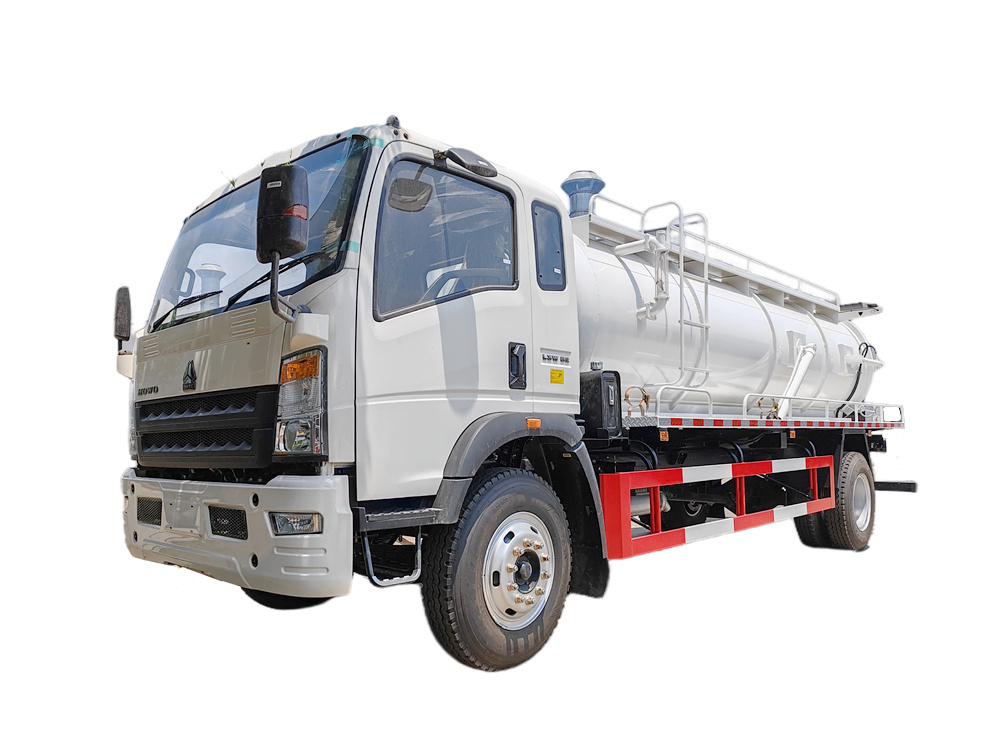

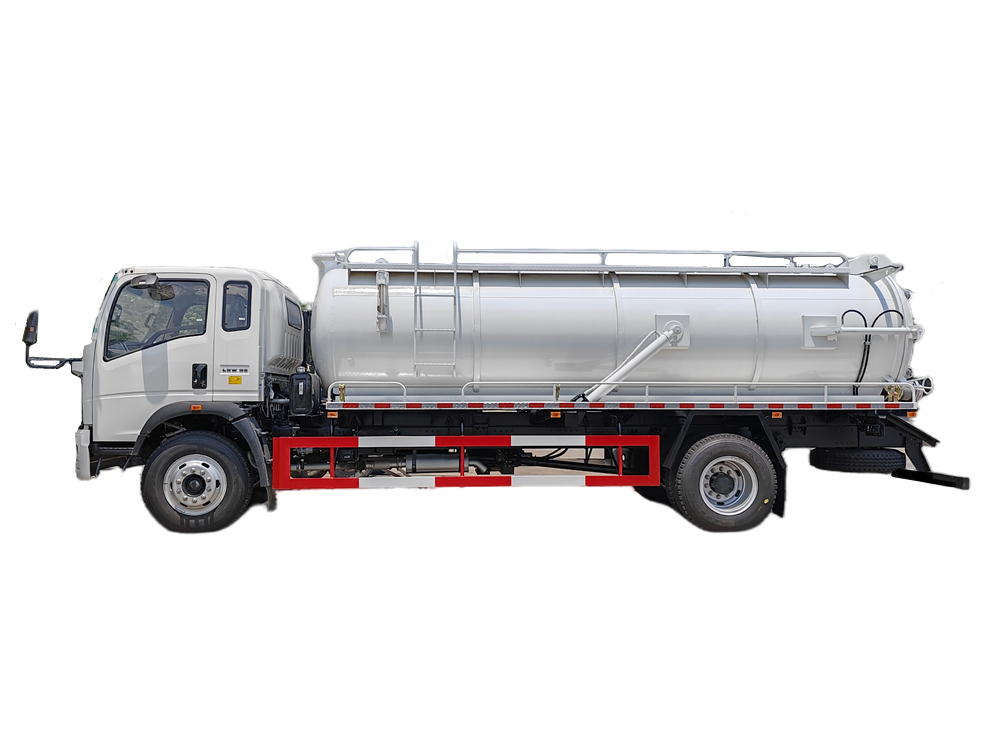

De HOWO rioolzuigwagen met een inhoud van 5 kubieke meter maakt gebruik van de HOWO Commander 2080 halfcabine met een wielbasis van 4200 mm en is uitgerust met...Cummins ISF3.8s3168 motor met 168 pk, WLY6G70 versnellingsbak, de bovenbouw is een rioolzuigtank van 5 kubieke meter, gemaakt van koolstofstaal, uitgerust met een Jurop PN106D vacuümpomp, rioolbuis, ladder, bedieningsklep (voor het heffen van de tank en de achterklep), hydraulische olietank, afvoerklep voor de achterklep, enz.
Werkcapaciteit :
5cbmCabinetype :
Howo light cabinAandrijfsysteem :
4x2,RHDWielbasis (mm) :
4200Motorspecifiek :
168HP /Cummins ISF3.8s3168Versnellingsbak :
WLY6G70,6-speed,manualVooras (kg) :
3200Achteras (kg) :

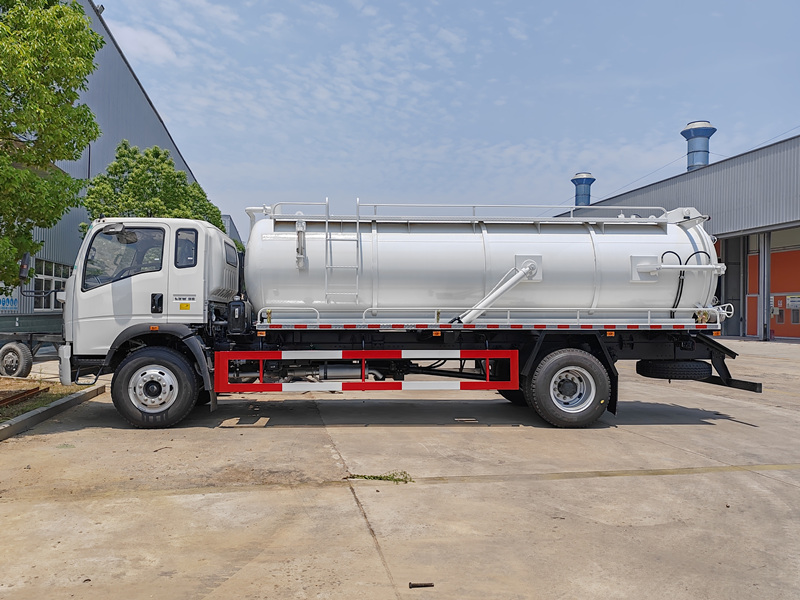

8000DeHOWO 5 m³ rioolwaterpomptankwagen Dit is een zeer efficiënt, gespecialiseerd voertuig, ontworpen voor stedelijke sanitatie, gemeentelijke techniek en industriële reinigingstoepassingen. Aangedreven door een 168 pk sterke Cummins-motor in combinatie met een 6-versnellingsbak, levert het robuuste prestaties. De opbouw is voorzien van een 5 m³ koolstofstalen, corrosiebestendige tank, uitgerust met een Italiaanse Jurop-vacuümpomp (zuigcapaciteit: 11.000 l/min), waardoor snel rioolwater, slib en kleine vaste deeltjes kunnen worden opgezogen. De visuele inspectiebuis en het hydraulische besturingssysteem zorgen voor een veilige en gemakkelijke bediening. Dankzij de tankheffunctie en de snel te openen achterklep biedt het voertuig lage onderhoudskosten en een lange levensduur. Het is breed inzetbaar in de gemeentelijke sanitatie (reiniging van septische tanks, baggeren van leidingen), industriële afvalwaterzuivering, noodhulpoperaties en diverse andere gebieden.

Onze fabriek is een professionele fabrikant op het gebied van vrachtwagens.
Wij garanderen dat alle producten gloednieuw en van hoge kwaliteit zijn.
»I.Productdefinitie en -introductie:
Fabrikant:CS TRUCKS GROUP LIMITED
Productkenmerken
1. Krachtig vermogen en aanpassingsvermogen
• Uitgerust met een Cummins-motor van 168 pk en een zesversnellingsbak, biedt hij een hoog koppel bij lage snelheden, is hij geschikt voor uiteenlopende wegomstandigheden en voldoet hij aan de Chinese emissienormen (China VI).
2. Professioneel ontworpen, efficiënt en duurzaam
• Koolstofstalen tank van 5 m³: Corrosie- en drukbestendig, geschikt voor het transport van afvalwater en slib.
• Jurop PN106D vacuümpomp: hoge zuigkracht, hoge pompsnelheid en hoog rendement.
3. Gebruiksvriendelijke bediening en veiligheidsvoorzieningen
• Het hydraulische besturingssysteem (tanklift, lossen via de achterklep) zorgt voor een moeiteloze en nauwkeurige bediening.
• Dankzij de visuele aanzuigbuis kan de aanzuigstatus in realtime worden gecontroleerd om verstopping of overbelasting te voorkomen.
• Hydraulische ladder voor gemakkelijke toegang en onderhoud
» II.Productparameters voor de HOWO 5CBM vacuümzuigingvrachtwagen:
| Productinformatie | ||
| Product | Rioolzuigwagen | |
| Merknaam | SINOTRUK-HOWO | |
| Totale afmetingen (L*B*H) | 7540*2350*2680 mm | |
| Plaats van herkomst | Hubei, China | |
| Kleur | Alle kleuren zijn beschikbaar. | |
| Vervaardiging | CS-vrachtwagens | |
| Chassisspecificaties | ||
| Wielbasis | 4200 mm | |
| GVW | 11,2 ton | |
| Asbelasting | 3200/8000 kg | |
| Maximale snelheid | 95 km/u | |

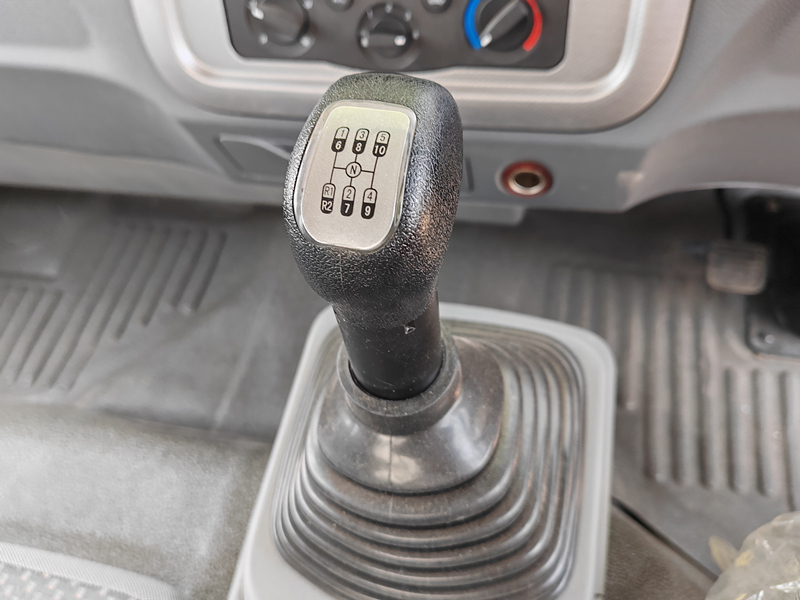

| Overdragen | WLY6G70, 6 versnellingen, handgeschakeld | |
| Band | 8.25R20, 6 + 1 reserve | |
| Cabine | 2080 rechts- handbediende cabine met anderhalve zitrij, met airconditioning en USB-aansluiting | |
| Motor | ||
| Model | Cummins ISF3.8s3168 | |
| Paardenkracht | 168 pk / 125 kW | |
| Type | Viercilinder lijnmotor, viertakt, met turbo, intercooler en waterkoeling. | |
| Maximaal koppel | 600 N.m | |
| Nominale snelheid | 2600 toeren per minuut | |
| Maximale koppelsnelheid | 1300-1700 tpm | |
| Verplaatsing | 3,76 liter | |
| Uitstoot | Euro 3 | |
| Brandstoftank | 120L brandstoftank van aluminiumlegering diesel | |
| Minimaal brandstofverbruik bij vollast | 195 g/kW.h | |
| Specificaties bovenlichaam | ||
| Tank | 5000L5 mm hoogwaardig koolstofstaal | |
| Vacuümpomp | Model | Jurop PN106D |
| Maximale druk | 1,5 bar | |
| Maximale snelheid | 1300 toeren per minuut | |
| Maximale doorstroming | 11000 l/min | |
| Luchtstroom bij 60% vacuüm | 10000 l/min | |
| Max Vacuum | 92% | |
| Continu vacuüm | 60% | |
| Maximaal vermogen zonder belasting. | 13,6 kW / 18,4 pk | |
| Gewicht | 143 kg | |
| Zuigkop | ≥7m | |
| Moro-pomp, Spaanse pomp beschikbaar | ||
» Ⅲ.Product Gedetailleerde introductie

Kernconfiguratie van de aandrijflijn en het chassis
1. Cabine en wielbasis

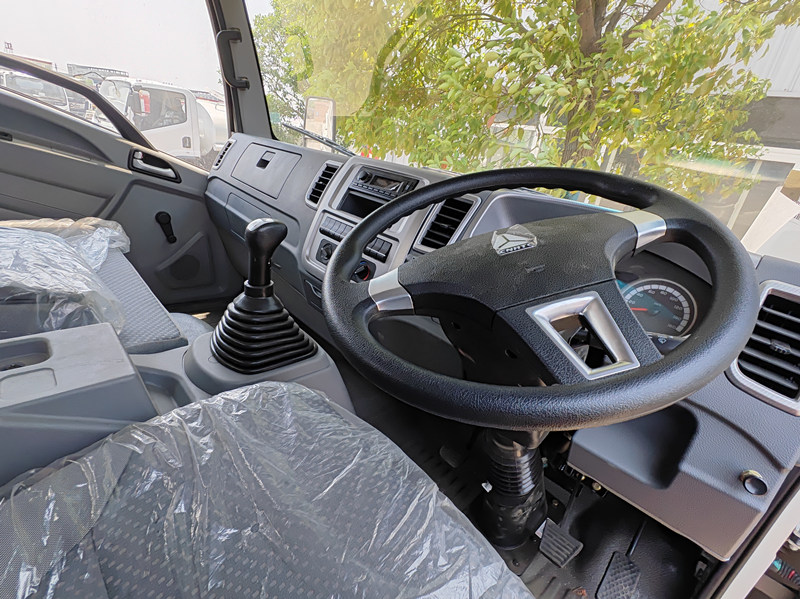

• De HOWO Commander semi-cabine met 2080 zitrijen biedt ruimte en uitstekend zicht. Hij is voorzien van een ergonomische stoel en een multifunctioneel stuurwiel, wat een goede balans biedt tussen comfort en wendbaarheid.
• De wielbasis van 4200 mm biedt stabiele ondersteuning voor de opbouw.
2. Aandrijflijn
• Motor: Uitgerust met een Cummins ISF3.8s3168 viercilinder dieselmotor met een cilinderinhoud van 3,8 liter, een maximaal vermogen van 168 pk (125 kW) en een maximumkoppel van 600 Nm, die voldoet aan de Chinese emissienormen VI.
• Overdragen: Uitgerust met een WLY6G70 handgeschakelde zesversnellingsbak, biedt hij soepel schakelen en een hoog transmissierendement, waardoor hij zich aan diverse gebruiksomstandigheden aanpast.

Professionele configuratie van het bovenlichaam
1. Rioolzuigtank
• Materiaal en capaciteit: De tank is vervaardigd uit Q235B koolstofstaal met behulp van een eendelig stempelproces en heeft een inhoud van 5 kubieke meter. Het oppervlak ondergaat een anticorrosieve zandstraalbehandeling voor een superieure corrosiebestendigheid.

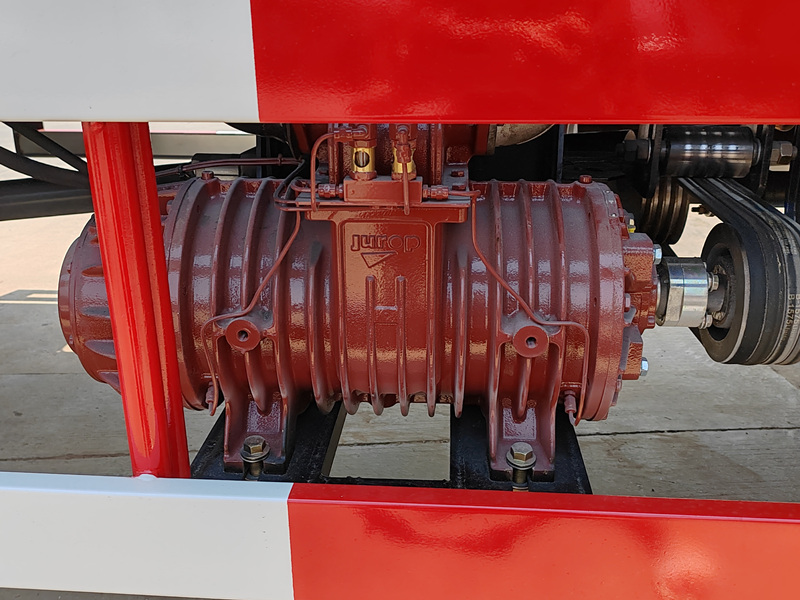

• Vacuümsysteem: Uitgerust met een Italiaanse Jurop PN106D vloeistofringvacuümpomp, heeft deze een pompsnelheid tot 11.000 l/min en een maximaal vacuüm van -0,092 MPa. Hij kan snel rioolwater, slib en vaste deeltjes (diameter) afzuigen. ≤ 50 mm), waardoor de operationele efficiëntie met 15% verbetert ten opzichte van vergelijkbare producten.

2. Functionele componenten

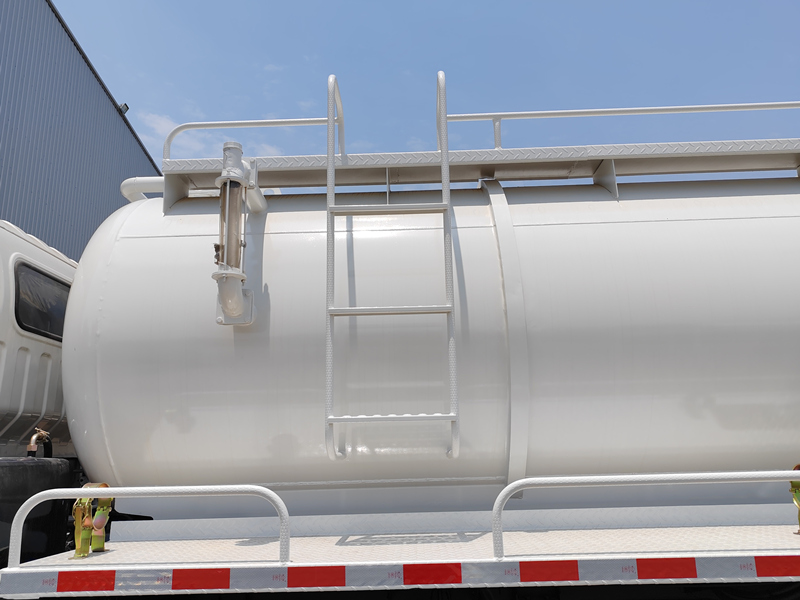

• Rioolinspecteur: Rioleringsvensters aan beide zijden bieden realtime inzicht in het vloeistofniveau van de tank, waardoor het risico op overbelasting wordt voorkomen.

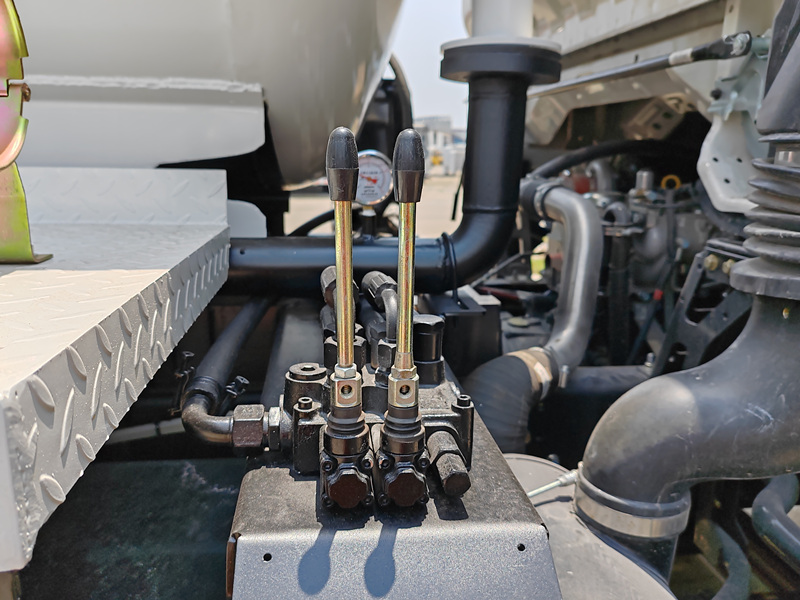

• Bedieningsbesturingssysteem: Een geïntegreerd hydraulisch regelventielblok maakt bediening met één druk op de knop mogelijk voor handelingen zoals het heffen van de tank en het openen/sluiten van de achterklep.

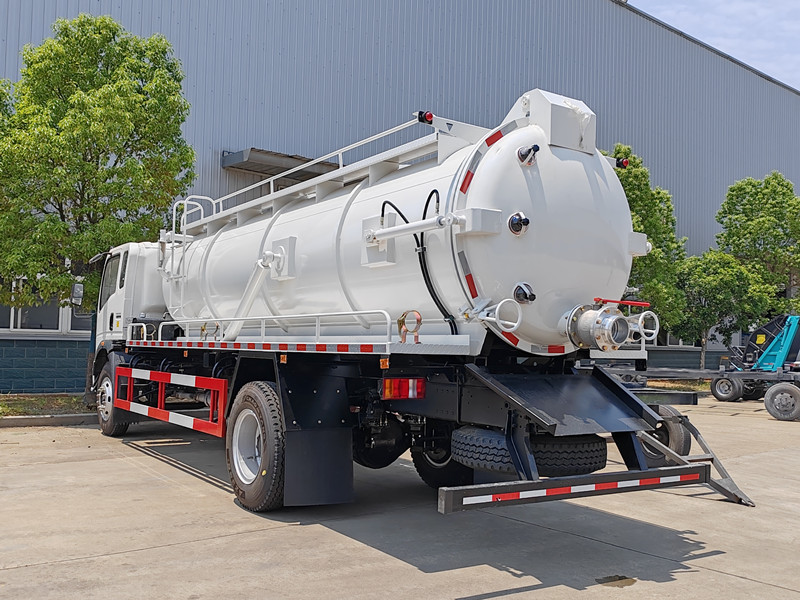

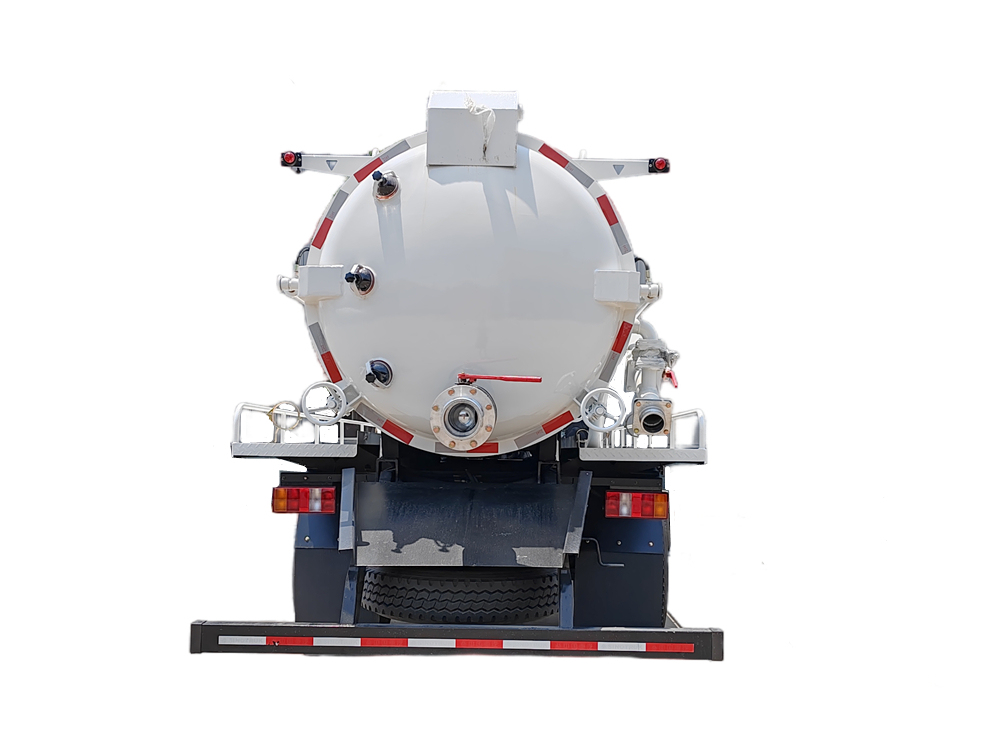

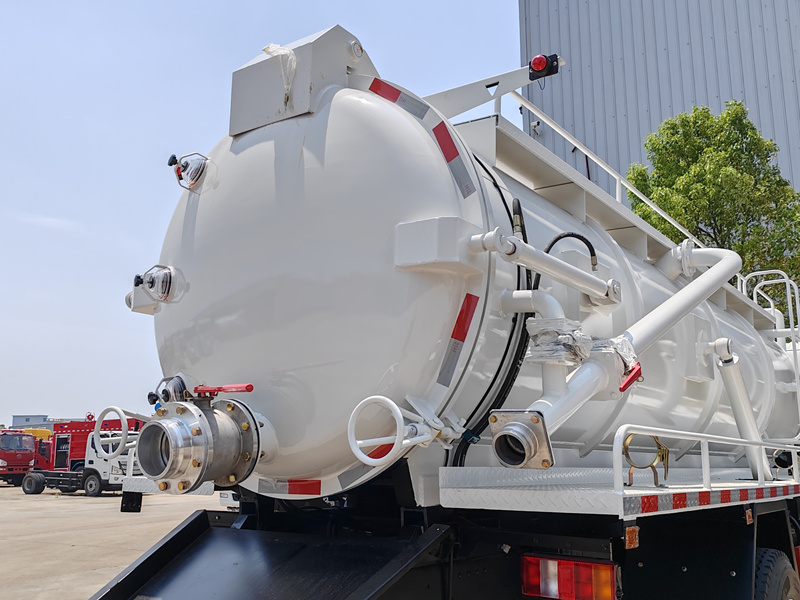

• Afvoersysteem: Aan de achterzijde is een snelopenende DN200-afvoerklep gemonteerd, die zowel zwaartekracht- als vacuümgestuurde lediging ondersteunt voor een volledige, residuvrije afvoer. Hulpvoorzieningen: Standaard ladder en waarschuwingslichten; het doordachte ontwerp verbetert het gebruiksgemak.

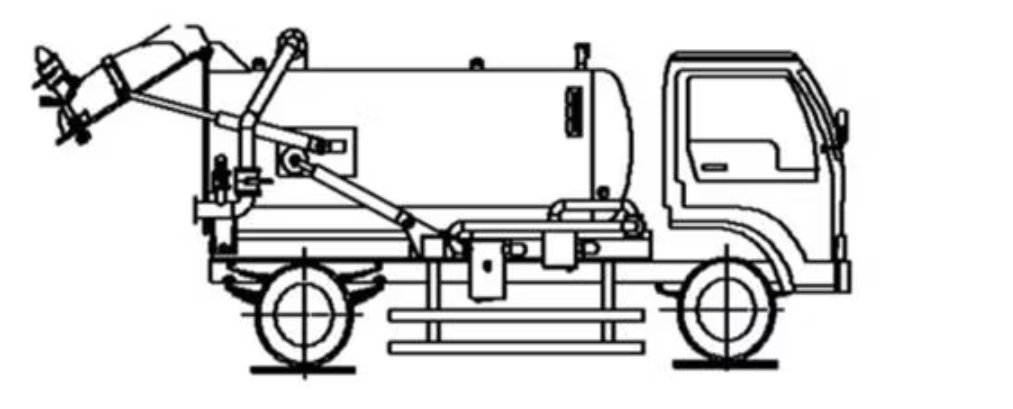

Tekening van een rioolzuigwagen:

Open de achterdeur:

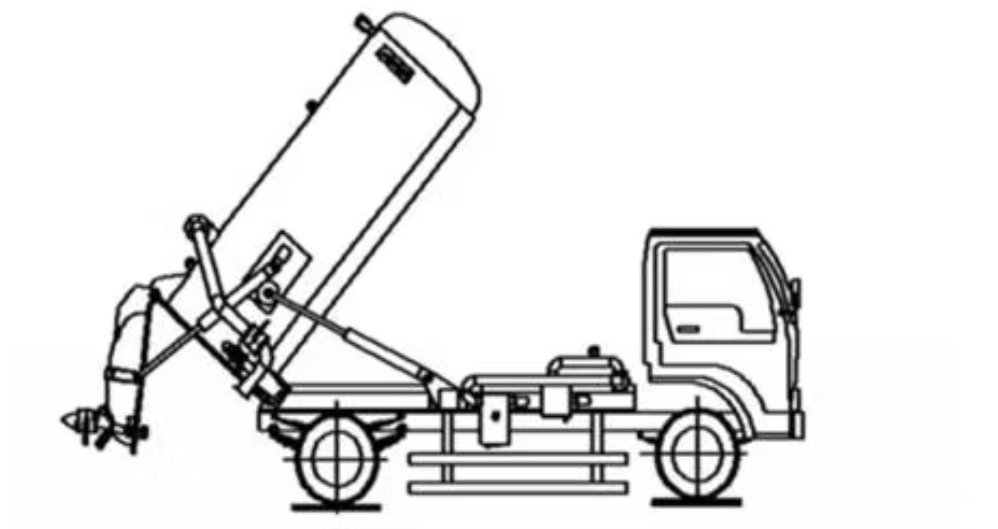

Uhet lozen van het rioolwater:

»IV. Werkingsprincipe
1. Vacuümzuigprincipe
• De motor drijft de Jurop-vacuümpomp op hoge snelheid aan, waardoor er een onderdruk (vacuümomgeving) in de tank ontstaat.
• Extern afvalwater/slib wordt via een zuigleiding in de tank gezogen. Het vloeistofniveau wordt in realtime bewaakt om overbelasting te voorkomen.
2. Lozen en opruimen
• Nadat de werkzaamheden zijn voltooid, wordt het afvalwater via de snelopenende klep in de achterklep afgevoerd met behulp van zwaartekracht of vacuüm.
• De tankliftfunctie maakt het mogelijk om restafval volledig te legen.
3. Coördinatie van het hydraulisch systeem
• De hydraulische olietank levert de energie aan de regelkleppen, waardoor handelingen zoals het omhoog en omlaag brengen van de tank en het afdichten van de achterklep mogelijk zijn, wat een naadloos werkingsproces garandeert.
»V.Toepassingsscenario's
1. Gemeentelijke sanitaire voorzieningen
◇ Reinigen van stedelijke septische tanks, rioolputten en rioleringen om rioolverstoppingen aan te pakken.
◇ Regelmatig onderhoud van afvoerputten en -buizen langs de weg om overstromingen te voorkomen.
2. Industrie en bouw
◇ Het wegpompen van afvalwater uit bezinkingsbassins van fabrieken en industriële afvalwaterbassins, geschikt voor industrieën zoals de chemische en voedingsmiddelenindustrie.
◇ Het verwijderen van opgehoopt water en modder uit funderingsputten op de bouwplaats om een veilige bouwomgeving te garanderen.
3. Noodhulp
◇ Het wegpompen van afvalwater en het verwijderen van slib na overstromingen.
4. Milieubescherming op het platteland
◇ Inzameling van landbouwmest en zuivering van afvalwater op het platteland.
