Betrouwbare vrachtwagenkranen: componenten en precisievakmanschap

Veel kopers van vrachtwagenkranen vergelijken alleen het hefvermogen en de prijs, maar ze zien vaak een cruciale factor over het hoofd. Een kraan hijst zware lasten van duizenden kilo's; elke hijs-, telescopische en zwenkbeweging stelt de algehele precisie en het vakmanschap van de fabrikant op de proef.

Als structurele componenten bewerkingsafwijkingen vertonen, de lassterkte onvoldoende is of de kwaliteit van hydraulische fittingen sterk varieert, kunnen kleine problemen zoals vastlopen van de telescopische giek en verschuiving van de last optreden. Erger nog, structurele vervorming en scheurvorming in componenten kunnen ontstaan, wat ernstige veiligheidsrisico's met zich meebrengt.

Een betrouwbare kraan is nooit zomaar een samenraapsel van stalen platen en reserveonderdelen. Hij wordt gebouwd volgens strenge normen in de gehele productieketen: het snijden, buigen en bewerken van de platen, robotlassen, de selectie van het hydraulische systeem en de oppervlaktebehandeling.

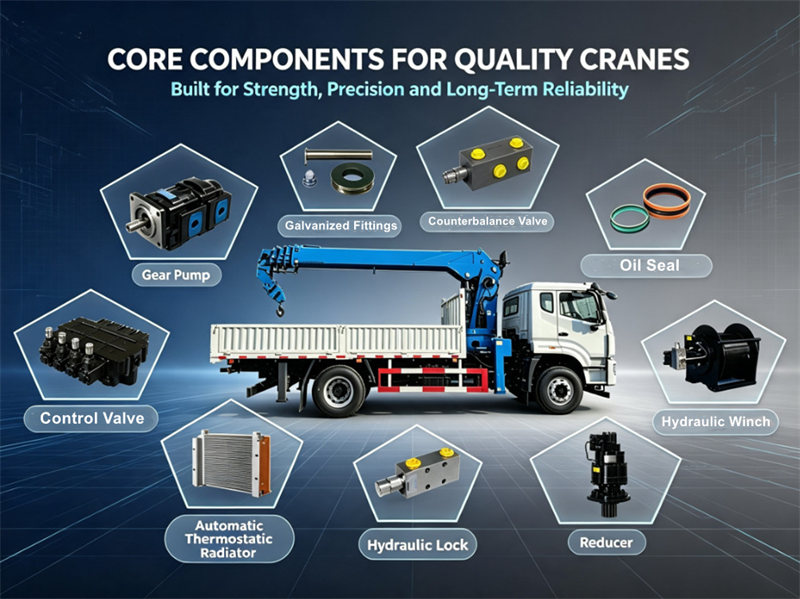

⚙ Inkoop van essentiële kraanonderdelen:

▣ Tandwielpomp:

Wij gebruiken hydraulische tandwielpompen van bekende Chinese merken. Deze dubbele gietijzeren tandwielpomp is voorzien van een zijplaatconstructie, gepatenteerde zwevende axiale spelingcompensatie en radiale balanceringstechnologie, plus zelfsmurende DU-lagers. Dit resulteert in een hoog volumetrisch rendement, een hoge werkdruk, een sterke trillingsbestendigheid, een uitstekende tolerantie voor hoge temperaturen en een lange levensduur.

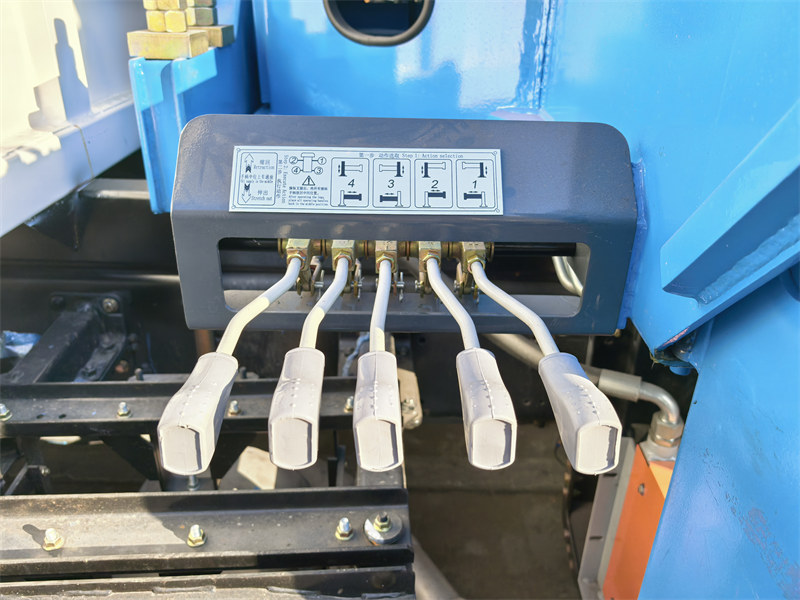

▣ Regelklep:

Geleverd door een gerenommeerde Chinese fabrikant die gespecialiseerd is in bewegingscontrollers, aandrijfbesturingen, hydraulische componenten en onderzoek en toepassing van metalen materialen. Het garandeert nauwkeurige bewegingsbesturing en stabiele, betrouwbare kraanprestaties tijdens langdurig gebruik, en past het vermogen dynamisch aan de belasting aan.

▣ Hydraulisch slot:

Afkomstig van een van China's toonaangevende fabrikanten van hydraulische componenten en machines. Als strategische kernleverancier voor grote binnenlandse bedrijven zoals XCMG en Lovol, heeft de leverancier ISO9001-, ISO14001-, OHSAS18001- en EU CE-certificeringen behaald en levert complete hydraulische aandrijfsystemen.

▣ Hydraulische lier:

1.De trommel is vervaardigd met behulp van lasverbindingen, wat zorgt voor een hoge sterkte en flexibele aanpasbaarheid aan uiteenlopende klantwensen.

2.De remveren maken gebruik van geïmporteerde Duitse schijfveren die met geavanceerde productieprocessen zijn vervaardigd.

3. De warmtebehandeling omvat austemperen (bainietafschrikken) voor een uniforme microstructuur en consistente prestaties. De veren kenmerken zich door een hoge sterkte, goede taaiheid en uitstekende scheurweerstand; de interne bainietstructuur zorgt voor een langere levensduur. Precisiestansapparatuur garandeert een superieure maatnauwkeurigheid en productkwaliteit.

4. De tandwielen zijn gemaakt van 20CrMnTi-staal dat door middel van carbonitreren is behandeld voor een hoge sterkte en goede taaiheid. De afdichtingen voor de hydraulische remmen worden geleverd door Hansheng, wat betrouwbare prestaties en een lange levensduur garandeert. Het is uitgerust met een NGB planetaire reductiekast met gelijkmatige lastverdeling en een hoog draagvermogen.

▣ Gegalvaniseerde fittingen:

De hulponderdelen van de kraan zijn geüpgraded naar gegalvaniseerde exemplaren, wat de corrosie- en roestbestendigheid aanzienlijk verbetert en de levensduur van de componenten verlengt. Gegalvaniseerde oppervlakken hebben een uniforme, heldere en schone afwerking zonder roestplekken of druipende vlekken, wat het algehele uiterlijk van de kraan verbetert.

▣ Geïmporteerde oliekeerringen:

De cilinders zijn voorzien van geavanceerde afdichtingstechnologie en hoogwaardige Hallite-oliekeerringen, geïmporteerd uit het Verenigd Koninkrijk, wat zorgt voor een uitstekende afdichting, stabiele werking en een lange levensduur.

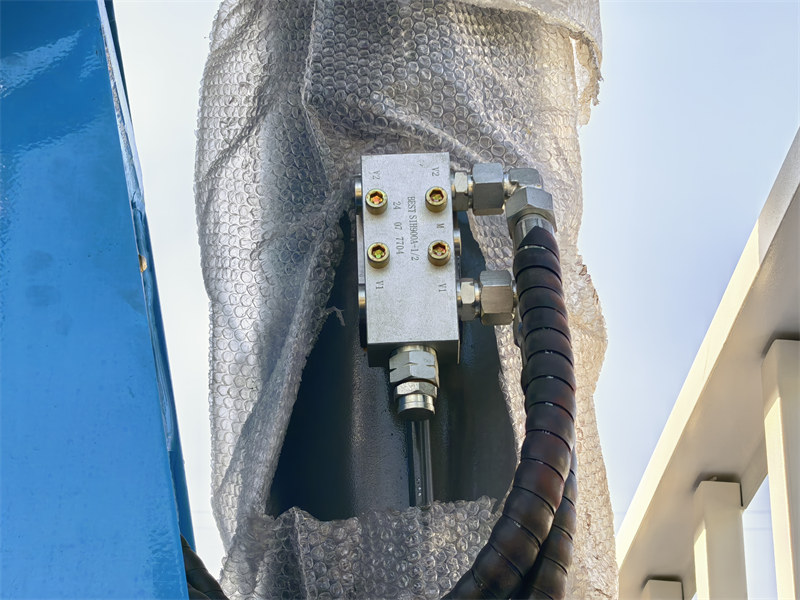

▣ Tegengewichtklep:

Het zorgt voor effectieve afdichting tegen microlekkages tijdens het vasthouden van de giek bij zware lasten en het hijsen van hangende ladingen. Het voorkomt langzaam zakken en onbedoelde afwijkingen van de hoofd- en hulpgiek. De giek beweegt soepel en zonder schokken of trillingen, met een laag risico op interne lekkage, olielekkage en onregelmatige bewegingssnelheid.

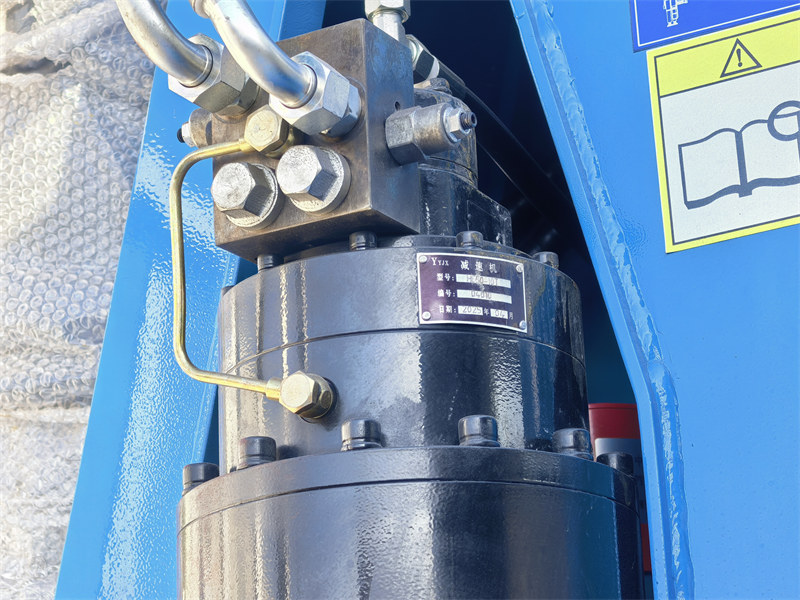

▣ Reductiekast:

1. De tandwielhuizen en planeetwieldragers worden vervaardigd door middel van precisiesmeden, wat resulteert in een dichte microstructuur en hoge sterkte.

2. Ook de remveren maken gebruik van geïmporteerde schijfveren.

3. De tandwielen zijn gemaakt van 20CrMnTi-staal met een carbonitreringsbehandeling voor hoge sterkte en goede taaiheid. De hydraulische remafdichtingen zijn Hansheng-producten met betrouwbare prestaties en een lange levensduur.

4. NGB-planetaire reductie met gelijkmatige lastverdeling wordt toegepast om een ​​hoog draagvermogen te realiseren.

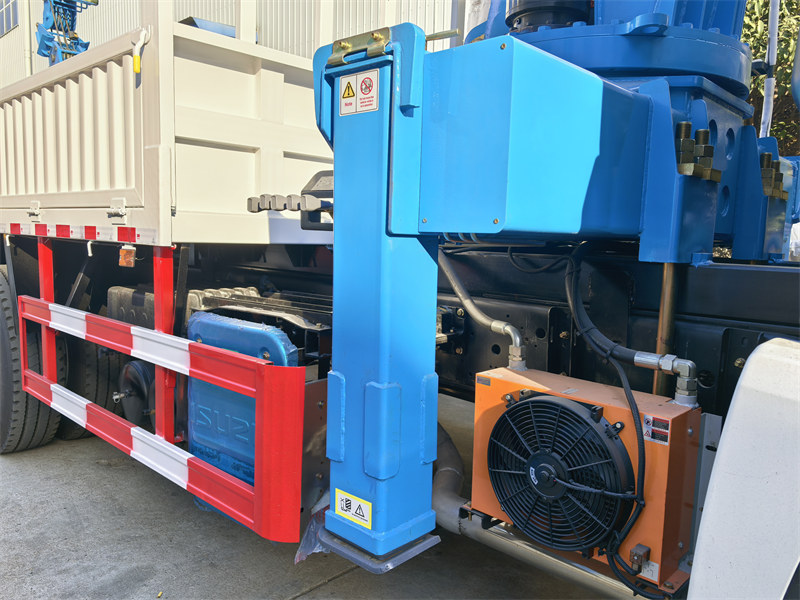

▣ Automatische thermostatische radiator:

1. Automatische thermostatische radiator met groot oppervlak en automatische temperatuurregeling, waardoor frequent handmatig schakelen overbodig is.

2. De van vinnen voorziene, zeer efficiënte warmtewisselaar zorgt voor voldoende warmteafvoer van de hydraulische olie en voorkomt thermische oxidatie en aantasting van de hydraulische vloeistof.

3. Het verlengt het interval voor olieverversing, voorkomt storingen zoals veroudering van afdichtingen, vastlopen van hydraulische kleppen en slijtage van pompen/motoren als gevolg van te hoge olietemperaturen, en verbetert de levensduur en de bedrijfszekerheid van de gehele installatie.

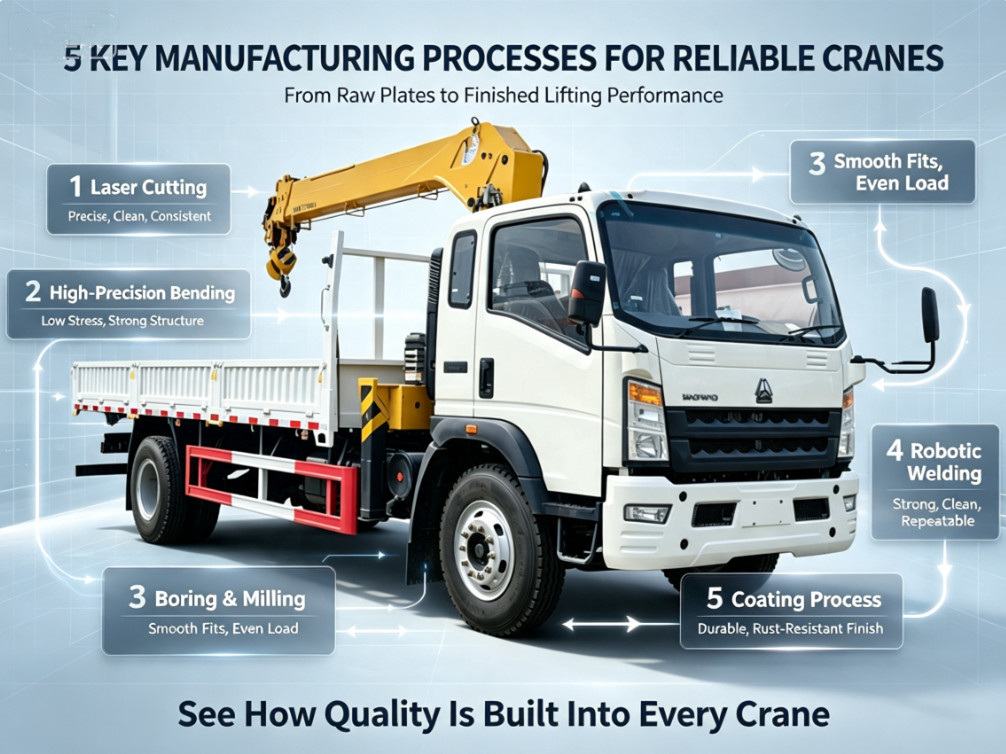

⚙Vijf cruciale productieprocessen voor hoogwaardige vrachtwagenkranen:

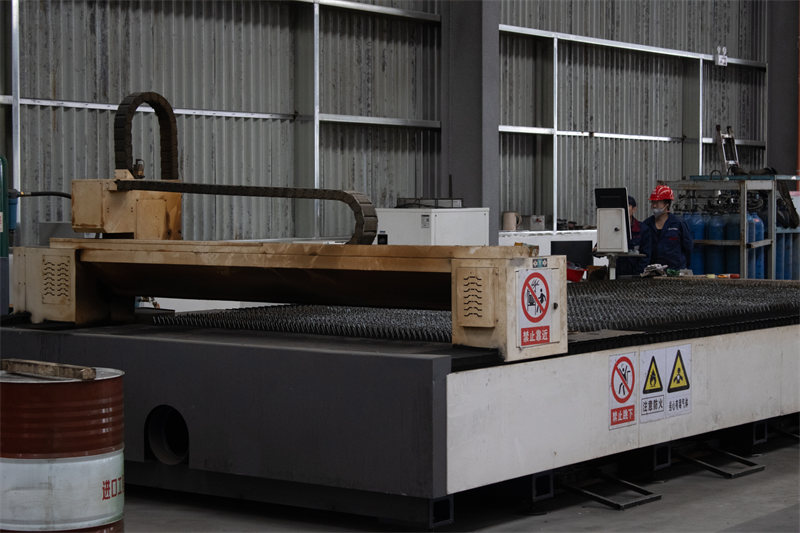

▣ Lasersnijden:

♦ Omvat alle dunne en middelmatig dikke plaatcomponenten voor op vrachtwagens gemonteerde kranen.

♦ Eén machine kan meerdere toepassingen aan en maakt nabewerking overbodig.

♦ Het apparaat kan complexe, speciale vormen, kleine ronde gaten, scherpe hoeken, uitgeholde patronen en ingewikkelde gebogen profielen verwerken.

♦ De snijkanten zijn verticaal en glad, vrij van slakken en bramen. Platen blijven onvervormd; dunne platen, dunne roestvrijstalen en aluminium panelen blijven vlak zonder te krommen of te verdraaien na het snijden.

♦ De randen van de platen zijn bestand tegen verkleuring en roestvorming.

♦ Door de nauwkeurige lasersneden wordt oxidatie geminimaliseerd, wat het daaropvolgende schilderen, buigen en lassen vergemakkelijkt.

♦ Uitstekende maatvastheid: honderden of duizenden in massa geproduceerde onderdelen hebben identieke afmetingen en contouren, zonder menselijke fouten.

♦ Perfect geschikt voor robotlassen en gestandaardiseerde assemblagelijnen om een ​​gesloten precisiesysteem te vormen.

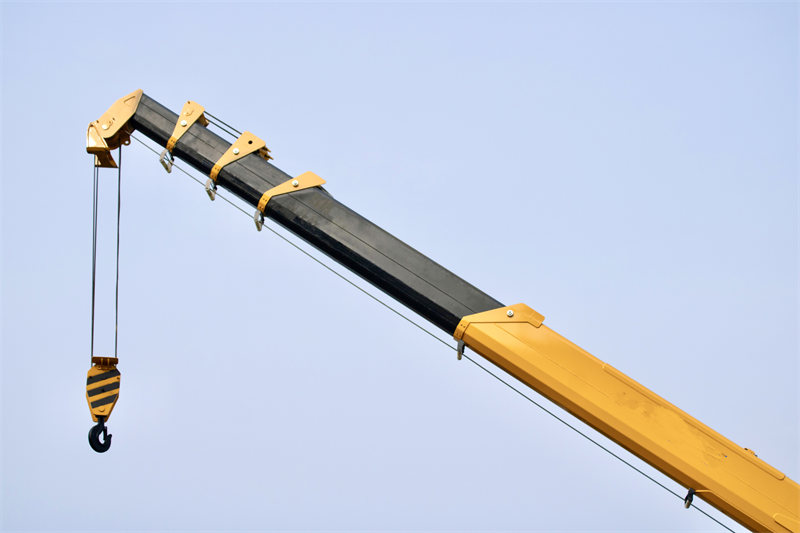

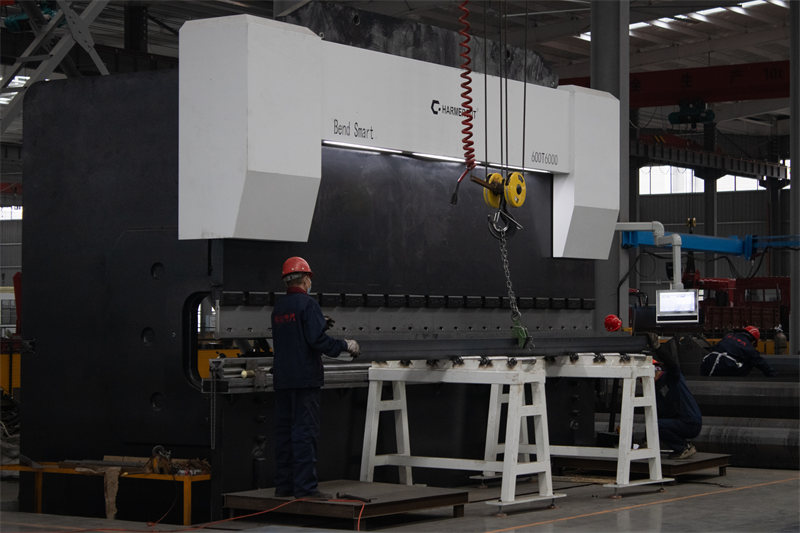

▣ Zeer nauwkeurig buigen:

♦ Door uiterst nauwkeurig te buigen worden vlakke panelen met een lage restspanning geproduceerd, wat de structurele sterkte verbetert en vervorming en scheuren van dragende giekcomponenten op vrachtwagenkranen voorkomt.

♦ De tolerantie van de giekbuis wordt binnen ±1 mm gehouden, wat resulteert in minimale speling voor soepeler telescopisch bewegen en minder trillingen of vastlopen.

♦ De hoge nauwkeurigheid van de giekbuizen maakt een effectieve reductie van de ontwerptoleranties mogelijk dankzij upgrades van de apparatuur.

♦ De tolerantie van elk gieksegment kan met 4 mm worden verlaagd ten opzichte van de gebruikelijke bewerking, waardoor het uitschuiven en intrekken van de giek veel soepeler verloopt.

♦ Door de nauwere passing tussen de gieksecties ontstaat een sterkere vergrendelingskracht tijdens het hijsen van de last. Dit optimaliseert de coaxialiteit, symmetrie en vlakheid; de gebogen oppervlakken zijn recht en netjes met een hogere concentriciteit na het boren.

♦ Voorkomt scheefstaande penassen en gaten, ongelijke spanningsverdeling en voortijdige scheurvorming als gevolg van afwijkingen aan het referentiepunt.

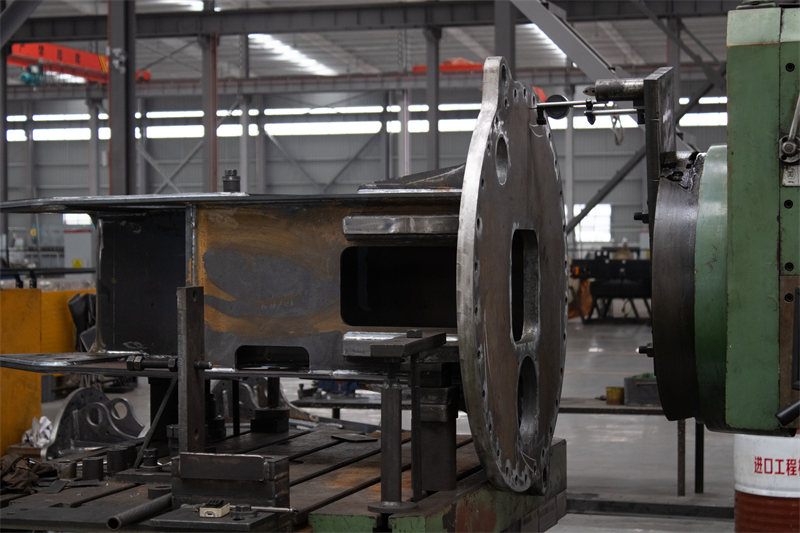

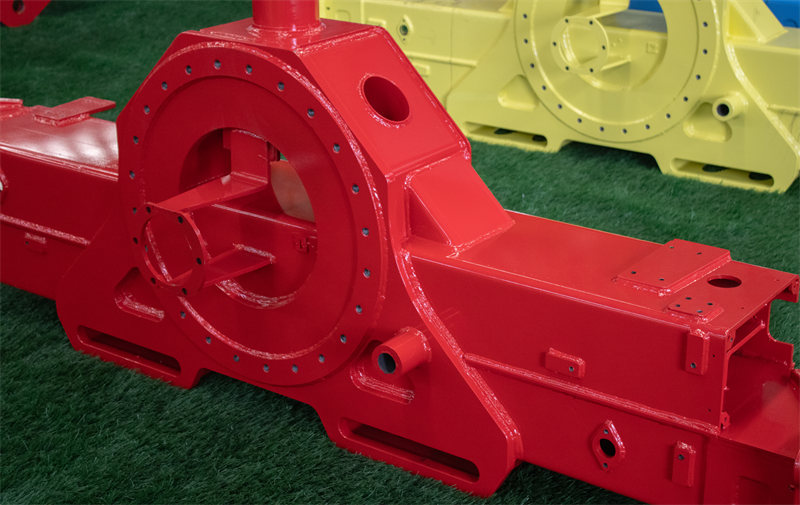

▣ Boren en frezen:

Saai: De afwerking van ronde gaten garandeert een nauwkeurige opening, superieure rondheid, accurate concentriciteit en gladde gatwanden.

Frezen: Maakt werkstukoppervlakken vlak en polijst ze om een ​​uitstekende vlakheid te garanderen.

♦ Werkbladen kenmerken zich door minimale hoogteverschillen en een hoge concentriciteit.

♦ De gaten hebben de juiste afmetingen, zijn mooi rond en vertonen geen elliptische vervorming.

♦ De loodrechtheid van de gaten ten opzichte van het oppervlak en de afstand tussen de gaten worden nauwkeurig gecontroleerd voor een strakke, naadloze montage.

♦ Lagers, assen, penassen en flenzen passen soepel en zonder speling; de rotatie is stabiel, vrij van excentriciteit en abnormale slijtage.

♦ Een gelijkmatige krachtverdeling zorgt voor een strak contact tussen de contactoppervlakken, waardoor losraken en scheuren worden voorkomen.

♦ Uniforme afmetingen van alle werkstukken zorgen ervoor dat reserveonderdelen onderling uitwisselbaar zijn.

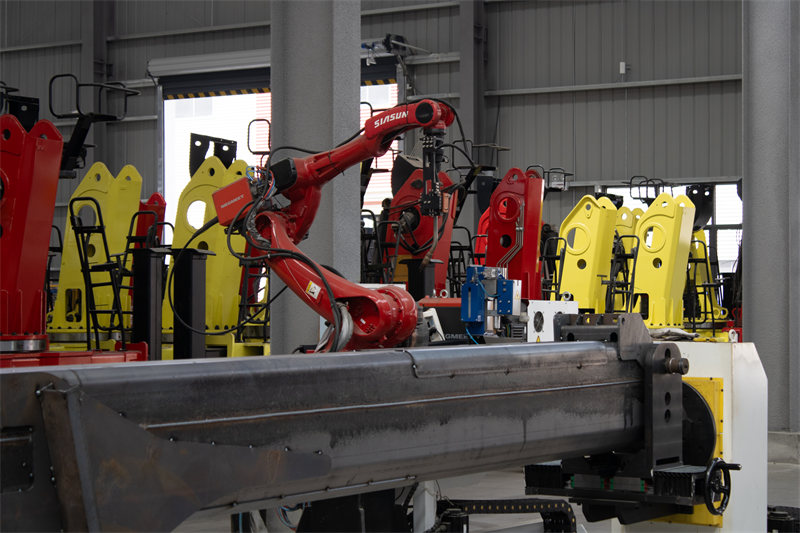

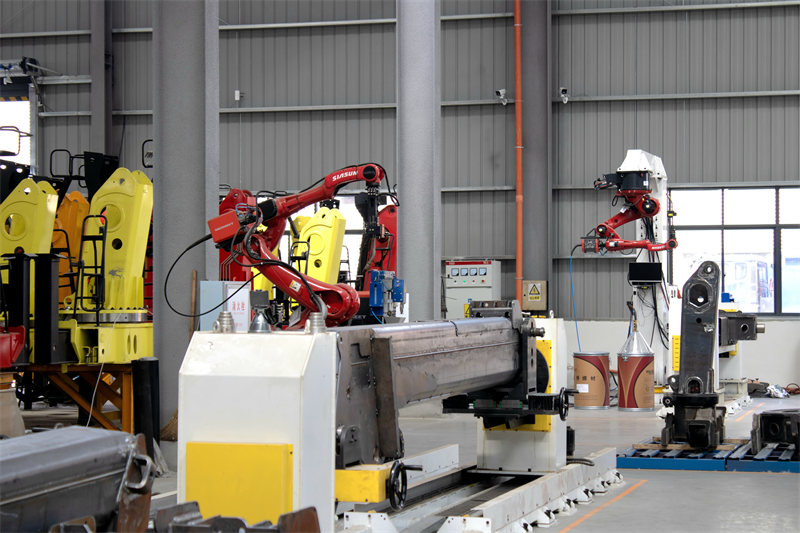

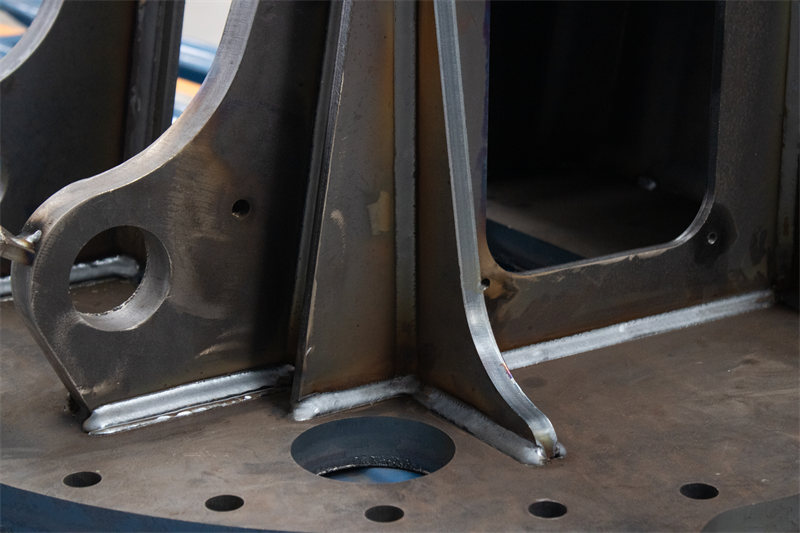

▣ Robotlassen:

♦ Gelijkmatige, esthetische lasvorming. De constante bewegingsbaan van de robot zorgt voor een consistente lasbreedte en regelmatige lasrimpels.

♦ Geen overlappingen, ondersnijdingen of lasspatten. Uitgebreid slijpen en slakverwijdering na het lassen is niet nodig voor een strak uiterlijk.

♦ Door consistente laspunten worden rimpels en vervormingen voorkomen. Een stabiele warmtetoevoer zorgt voor gelijkmatige verwarming, waardoor werkstukken zelden vervormen of instorten.

♦ Lange lassen en cirkelvormige lassen zorgen voor een superieure afwerking met doorlopende, naadloze naden en vloeiende overgangen tussen de verbindingen.

♦ Een gelijkmatige bedekking met beschermgas vermindert interne defecten en verbetert de treksterkte en vermoeiingsweerstand.

♦ Door de gecontroleerde warmte-inbreng en het vaste lasritme wordt een gelijkmatige interne spanningsverdeling gegarandeerd, waardoor scheurvorming in de las onder latere buig-, belasting- en trillingsomstandigheden wordt voorkomen.

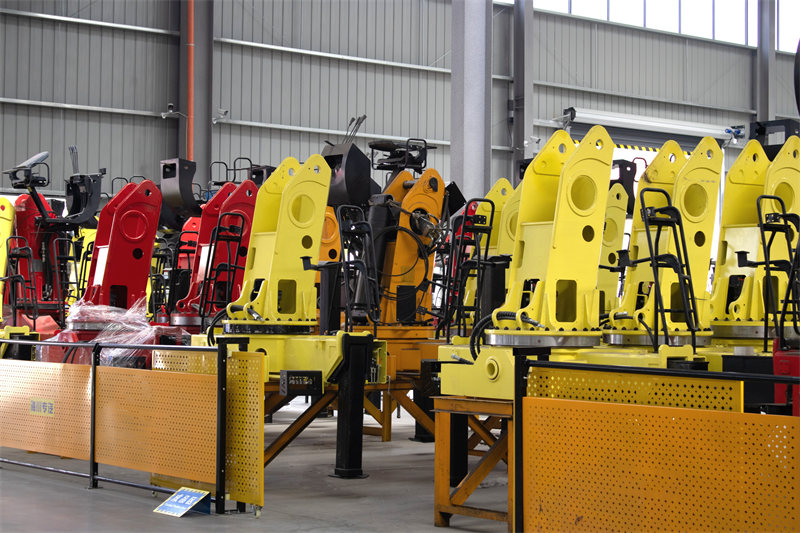

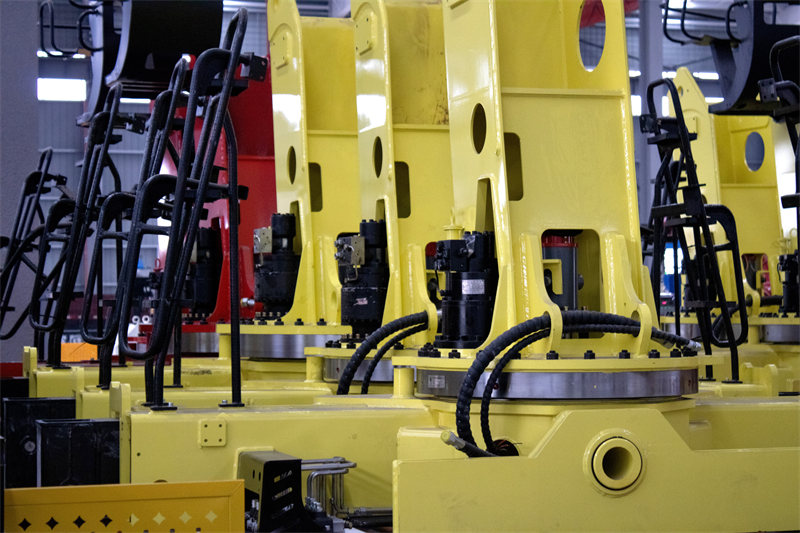

▣ Coatingproces voor kranen:

♦ Shot Blasting

Straalreiniging verwijdert aanslag en verontreinigingen van werkstukoppervlakken, waardoor het uiterlijk verbetert. Straalreiniging met staalkorrels creëert een gestructureerd oppervlak dat de hechting van poedercoatings verbetert. Voordelen: Vermindert effectief lasspanning, verlaagt het risico op vermoeidheidsbreuken en verlengt de levensduur van componenten.

♦ Ontvetten en wassen

Processtroom: Voorontvetten → Ontvetten → Voorspoelen → Spoelen → Luchtblazen → Drogen → Geforceerde koeling

Ontvetten: Verwijdert vet- en olieverontreiniging van werkstukoppervlakken.

Reinigen: Gebruikt warm water van meer dan 40 °C om al het vet en alle vlekken van de werkstukken te verwijderen.

Na het wassen wordt er 360° lucht zonder dode hoeken geblazen, gevolgd door drogen op 120°C en geforceerde koeling om de temperatuur van het werkstuk terug te brengen tot ongeveer 50°C.

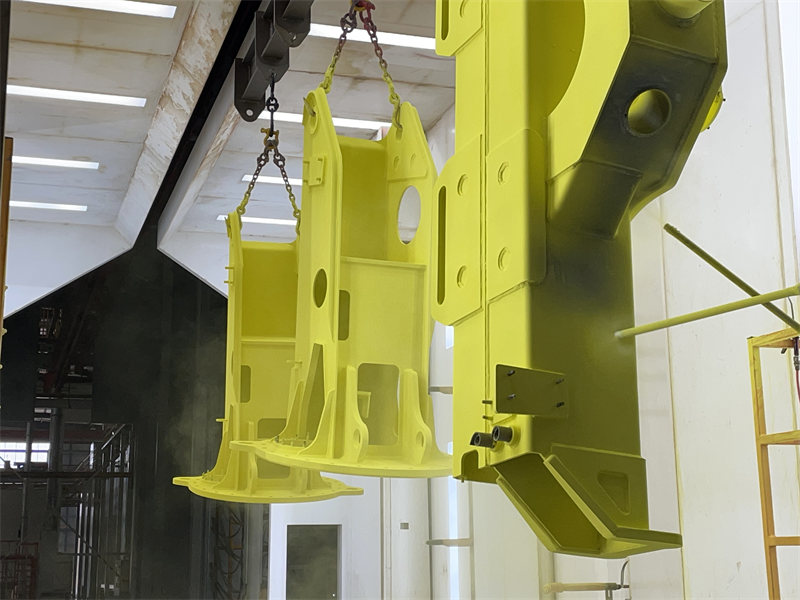

♦ Poedercoating

De werkstukken worden naar laserscanstations getransporteerd voor contourscanning en vervolgens naar de poedercoatcabine gebracht. Dankzij meerassige koppelingstechnologie zorgen meer dan 60 geïmporteerde spuitpistolen in de cabine voor uniforme coatinglagen op alle oppervlakken van de werkstukken, zonder blinde vlekken.

♦ Pekelen en bakken

De werkstukken worden naar het laatste bakstation getransporteerd. Geïmporteerde infraroodverwarmingsapparatuur (IfraSol) zorgt voor een gelijkmatige verwarming van oppervlak tot kern, waardoor het poeder snel smelt. De oven maakt gebruik van een tweetraps bakproces: voorverwarming op 120 °C en hoofdverwarming op 240 °C gedurende 15-20 minuten. Dit zorgt ervoor dat het poeder smelt, egaliseert en uithardt, wat resulteert in een perfecte oppervlakteafwerking.
