Stapsgewijze bedieningshandleiding voor het gebruik van de HOWO NX asfaltdistributietruck

Wat is de HOWO NX 15000L intelligente bitumendistributietruck?

De Sinotruk HOWO NX 6X4 asfaltverdeelwagen Deze vrachtwagen is ontworpen voor en wordt geëxporteerd naar Afrika, met name naar Nigeria. Hij heeft een wielbasis van 3800 + 1350 mm en is uitgerust met een Sinotruk WD615.47 dieselmotor met 371 pk en een cilinderinhoud van 9726 cc, een HW19710 versnellingsbak met 10 vooruit- en 2 achteruitversnellingen, een zeer laag brandstofverbruik en een comfortabele rijervaring, een asfalttank van 15 kubieke meter, een intelligente RCB38/0.6-80F asfaltpomp, een Hebei thermische oliepomp, een Italiaanse G20 brander en een Lutian pneumatische motor. De vrachtwagen kan gemodificeerd asfalt, warm mengasfalt, geëmulgeerd asfalt en andere asfaltsoorten verwerken. Het geheel HOWO NX 6x4 intelligent bitumendistributievoertuig Het combineert hoge efficiëntie, intelligentie en duurzaamheid, waardoor het geschikt is voor diverse scenario's in de wegenbouw en een ideale keuze is voor asfaltspuitwerkzaamheden bij wegenbouwprojecten.

Naam	HOWO NX Bitumen distributeur
Motor	WEICHAI WD615.47 dieselmotor, 371 pk en 9726 cc
Overdragen	HW19710 handgeschakelde versnellingsbak
Wielbasis	3800+1350mm
Band	12.00R20
Cabine	HOWO NX
Rijmodel	Linksgestuurd / Rechtsgestuurd
Schilderen	Schilderij en logo op maat



Bovenlichaam	Bitumen tankwagenkit
Capaciteit	15000 liter
Materiaal	Hoogwaardig koolstofstaal
Bitumenpomp	RCB38/0.6-80F, intelligent type, Debiet 38 m³/u Druk 0,6 MPa
Verwarmingssysteem	G20 Italiaanse Riello dieselbrander Verwarmingsvermogen 140-200 kcal/u Stookolie 40-25-160
Controle	PLC-besturingskast in de cabine Geïntegreerde bedieningskast aan de achterzijde



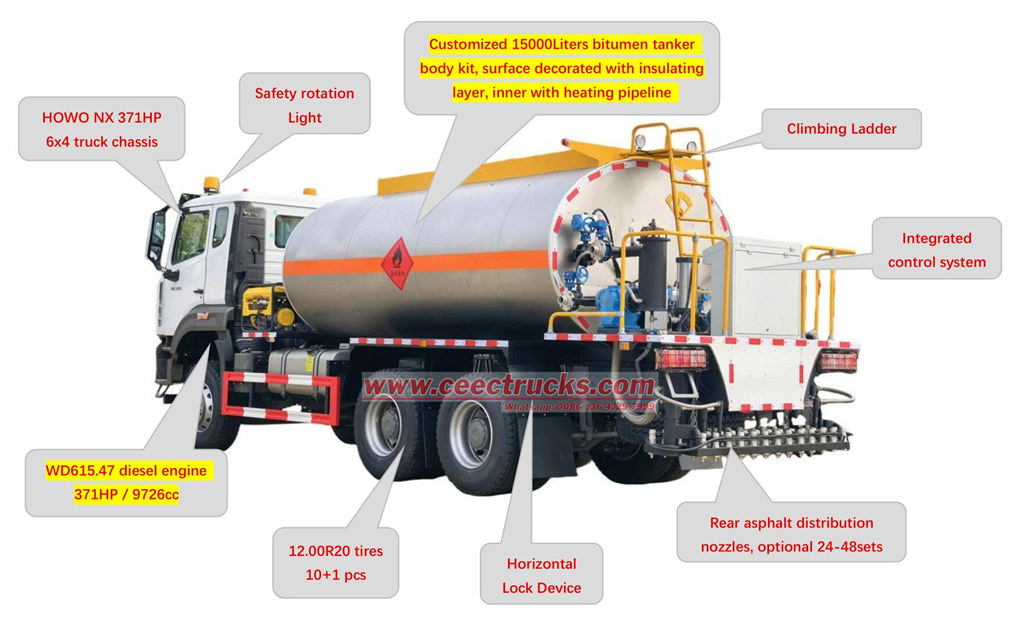

Belangrijkste component voor de HOWO NX bitumendistributietruck?

→ Duitse, op Infineon-chips gebaseerde, intelligente, geïntegreerde besturingseenheid;

→ Spuitstraal met geïntegreerd vouwgewricht;

→ Volledige leidingverwarming;

→ Functiegebaseerde technologie voor het initiëren van sproeien;

→ Intermittent sproeien.

•

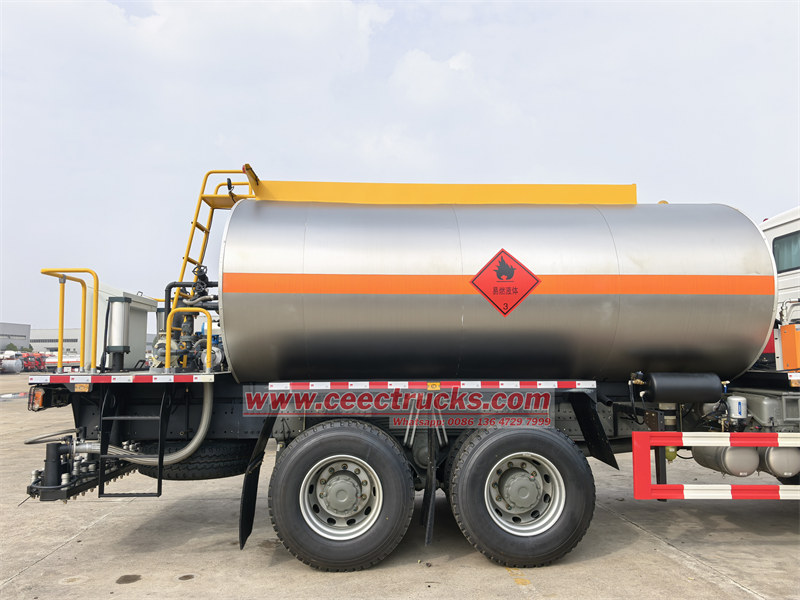

  HOWO asfaltdistributie tankwagen kit
•

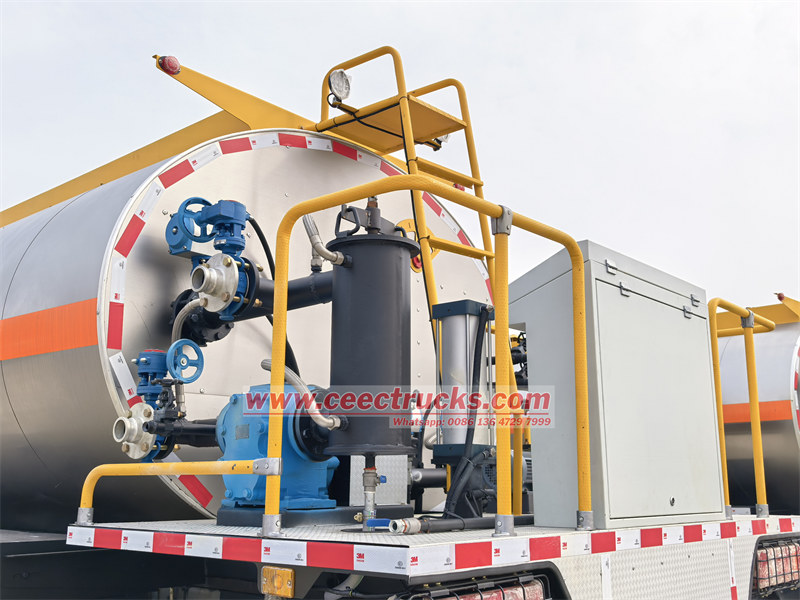

  Achterplatform met benodigde accessoires
•

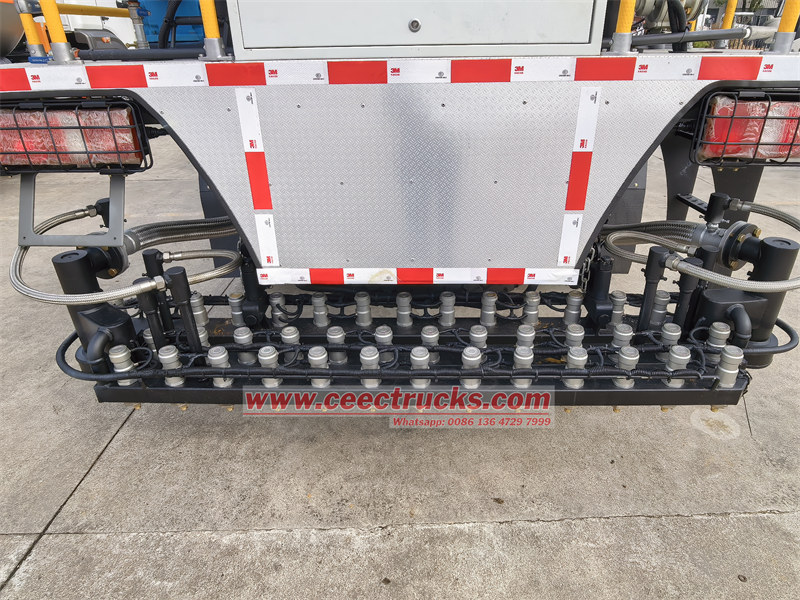

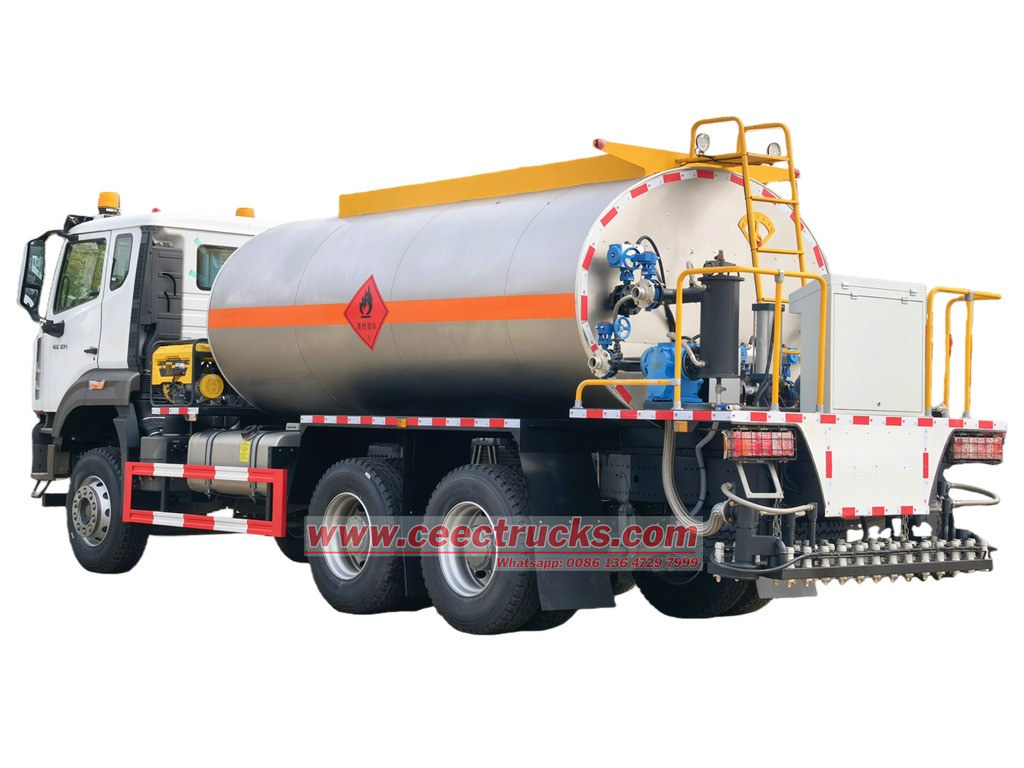

  Bitumenwagen met sproeiers aan de achterzijde

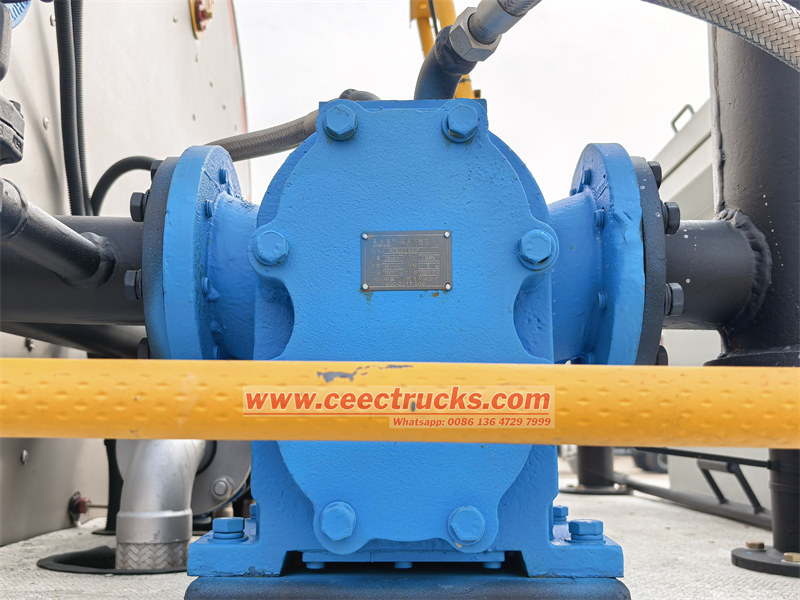

Asfaltpompassemblage



Model: RCB38/0.6-80F

Debiet: 38 m³/u

Druk: 0,6 MPa

Rotatiesnelheid: 960 tpm

Zuighoogte: 5 m

Vermogen: 15 kW

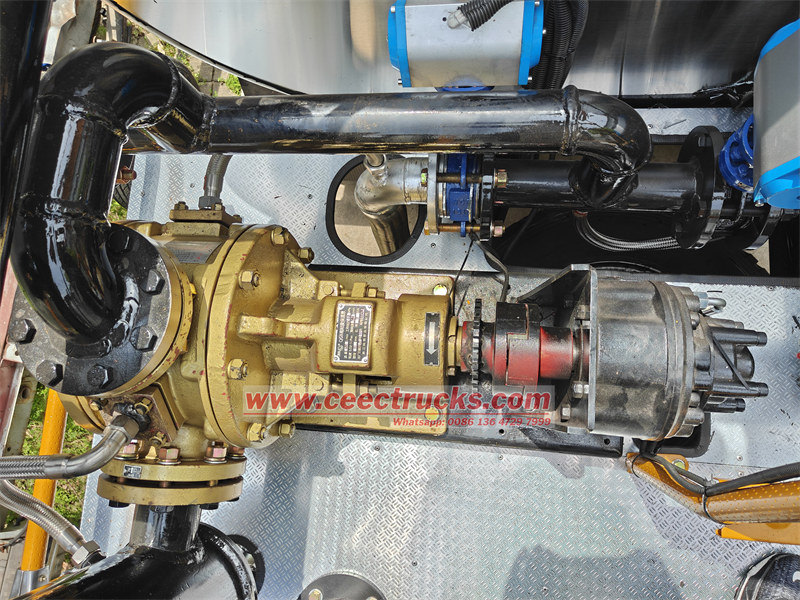

Pomp voor isolatie met hoge viscositeit



Model: QGB

Debiet: 680 l/min

Werkdruk: 0,8 MPa

Viscositeit: 0,02-1,3 Pa·s

Werksnelheid: 584 tpm

Pijpleidingdiameter: 80 mm

Vermogen: 11 kW



•

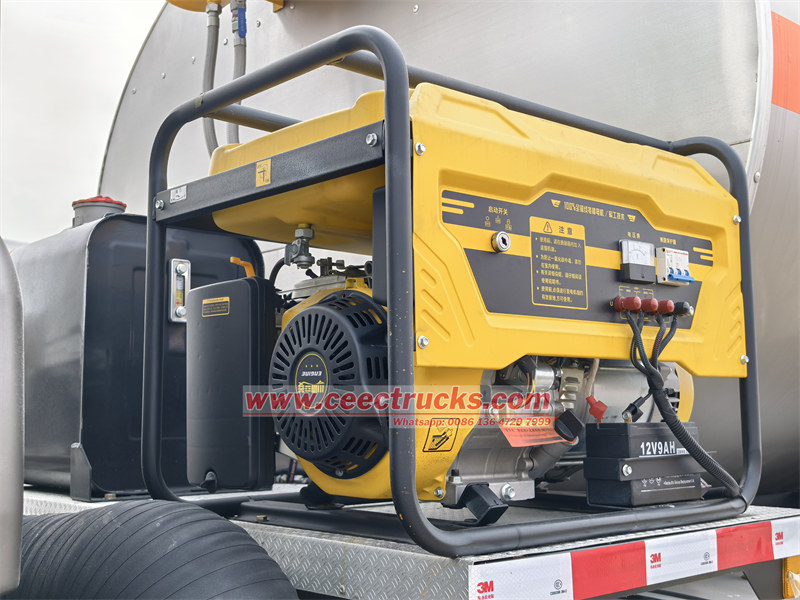

  Generatorassemblage
•

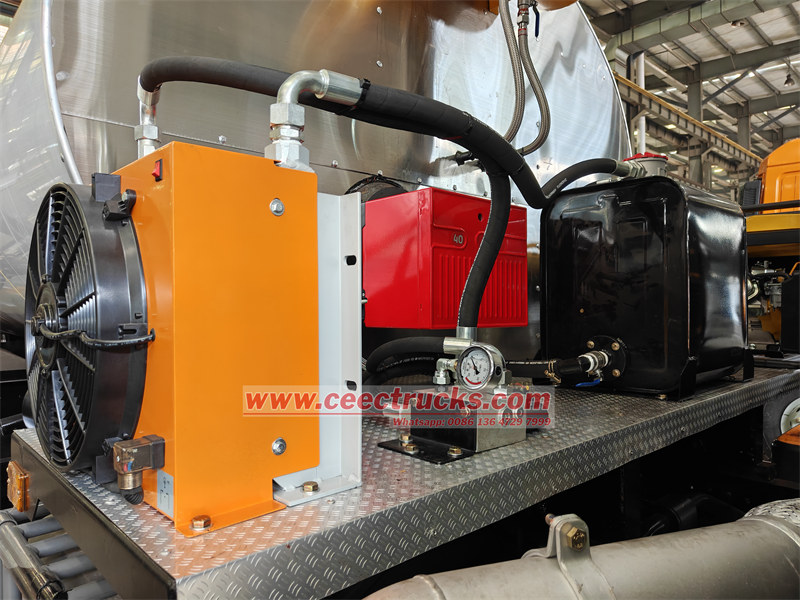

  G20 Italiaanse Riello dieselbrander
•

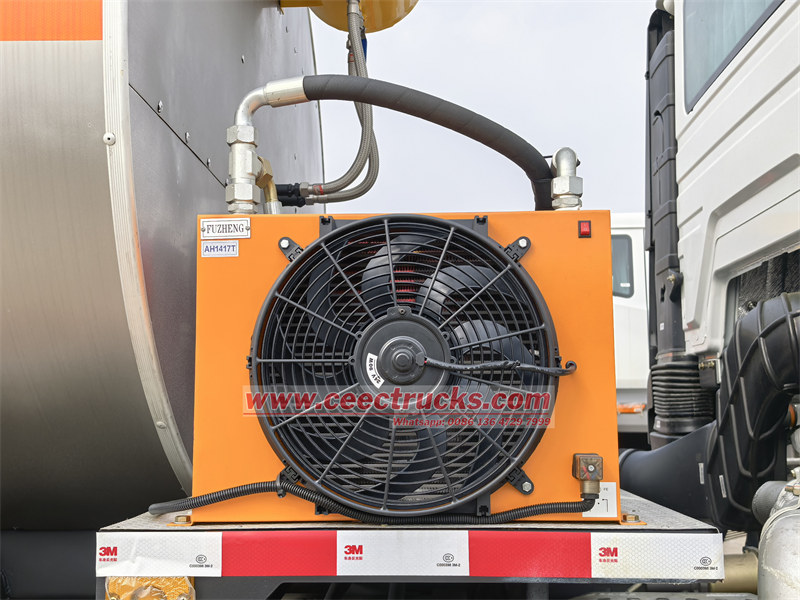

  Radiatorassemblage

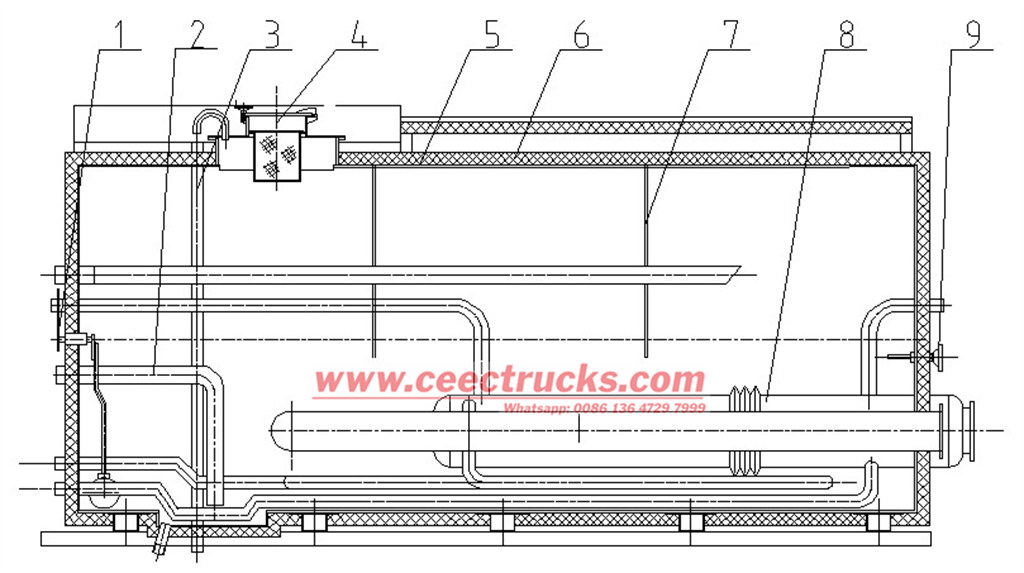

De asfalttankwagen is ontworpen en gebouwd op basis van het HOWO 6x4 NX vrachtwagenchassis en bestaat uit een binnentank, isolatiemateriaal, behuizing, schot, verbrandingskamer, asfaltleidingen in de tank, verwarmingseenheid, brander, oliefilter, volumemeter en intelligente besturingskast. Hieronder een technische tekening van het bitumendistributietankwagensysteem en de bijbehorende leidingen:

Asfalttankwagenassemblage

1 volumemeter,

2 Olieaanzuigbuis,

3 Overlooppijp,

4 Oliefilter,

5 Binnentank,

6 warmte-isolerende materialen,

7 schotten,

8 Verbrandingskamer,

9 Thermometer



Asfaltpomp- en pijpleidingsysteem

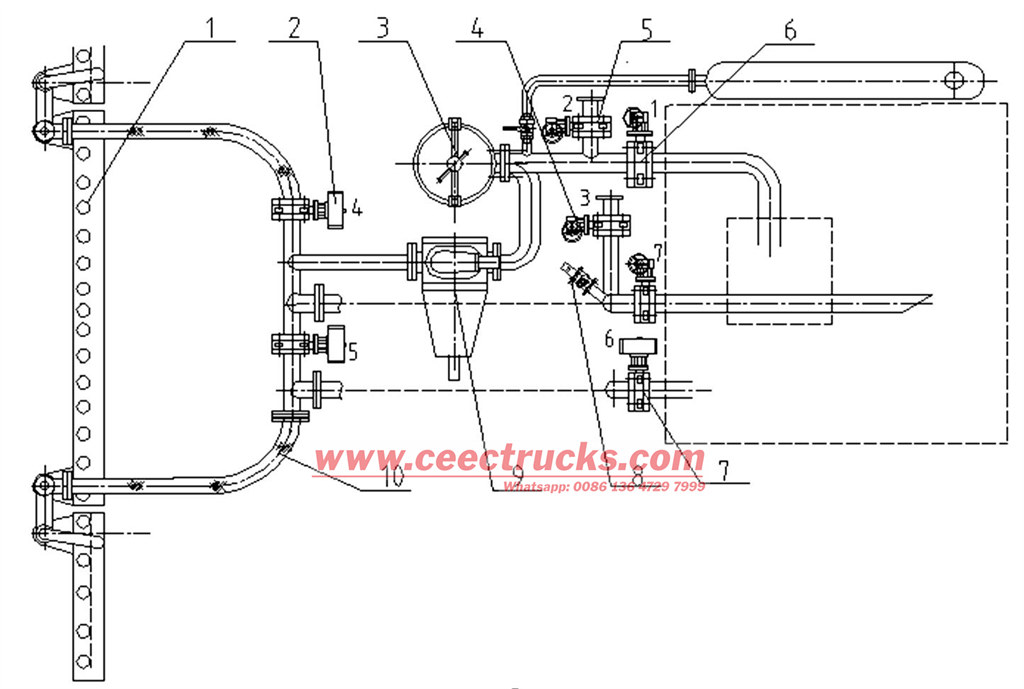

1 Cilindermondstuk, 2 Olie-uitlaatkleppen, 3 Filter, 4 Overbrengingsklep, 5 Zelfaanzuigklep, 6 Olie-inlaatklep, 7 Pneumatische olie-retourklep, 8 Handsproeierklep, 9 Asfaltpomp, 10 Roestvrijstalen slang



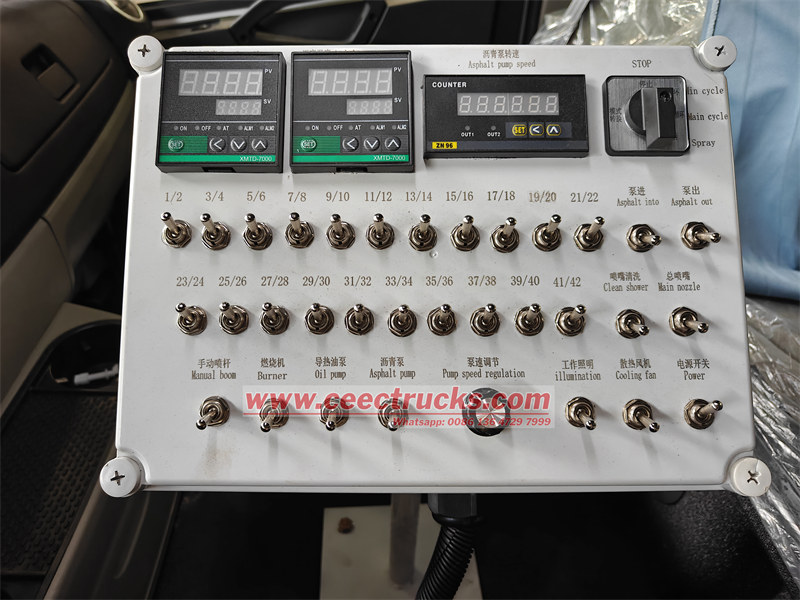

In de cabine geïntegreerde bedieningskast voor aparte bediening van de sproeier

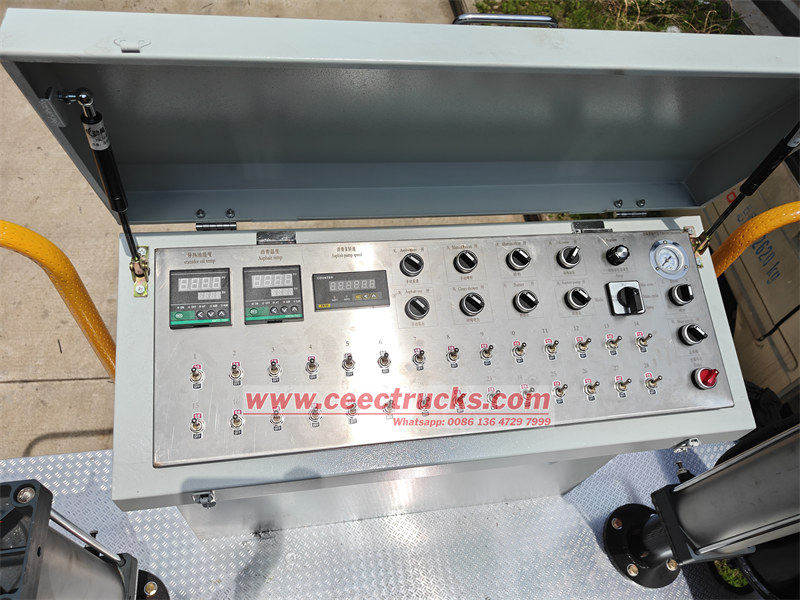

Achteraan gemonteerde geïntegreerde bedieningskast op het platform voor veilig gebruik.
