Structuur en werkingsprincipe van de HOWO NX betonmixertruck

De HOWO NX betonmixer is gebaseerd op het HOWO NX chassis en is een speciaal voertuig ontworpen voor het transporteren en mengen van beton bij bouw-, wegen-, bruggen- en andere civiele projecten. Het voertuig bestaat uit twee hoofdonderdelen: het HOWO NX chassis en de opbouw, die verder onderverdeeld kan worden in acht systemen: chassissysteem, hydraulisch systeem, mengtrommel, lossysteem, reinigingssysteem, besturingssysteem, rollensysteem en vulsysteem.

Chassis	HOWO NX 6×4
Motor	WP12.400, 400 pk, dieselmotor
Mixer drumvolume	8 m³
Materiaal	Mangaanstaal Q355
Voedingssnelheid	≥3 m3/min
Ontladingssnelheid	≥2 m3/min
Resterende lozingssnelheid	≤0,5%
Inhoud van de watertank	400 liter

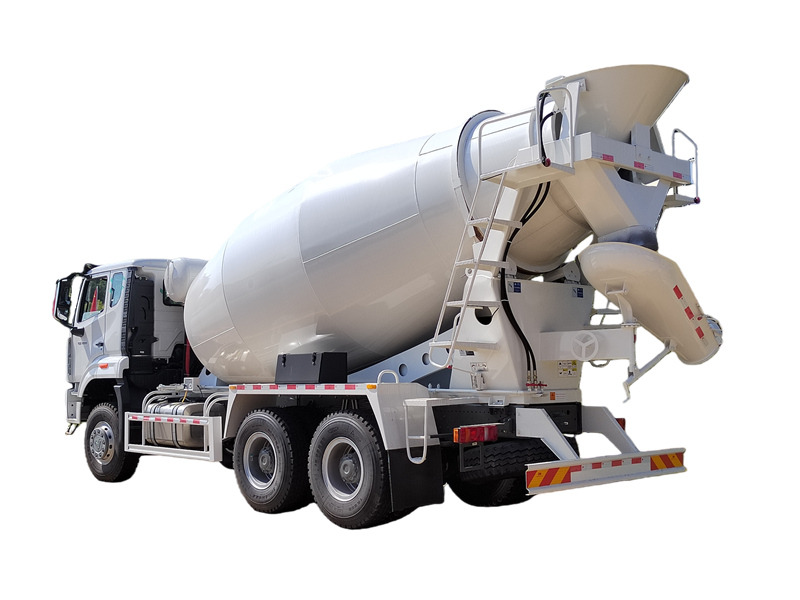

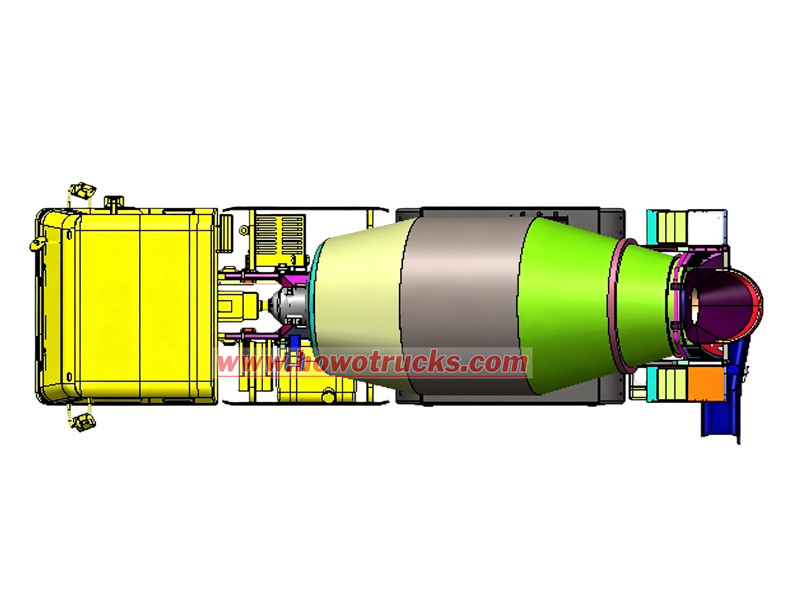

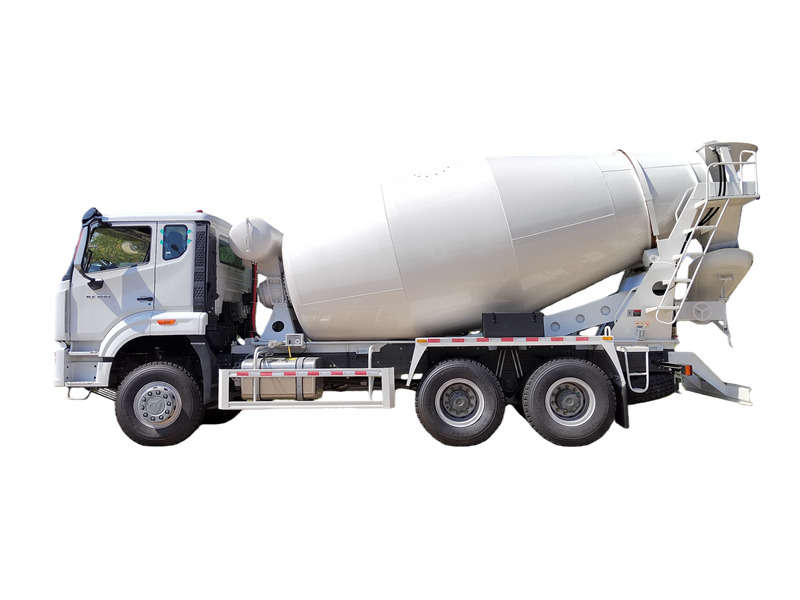

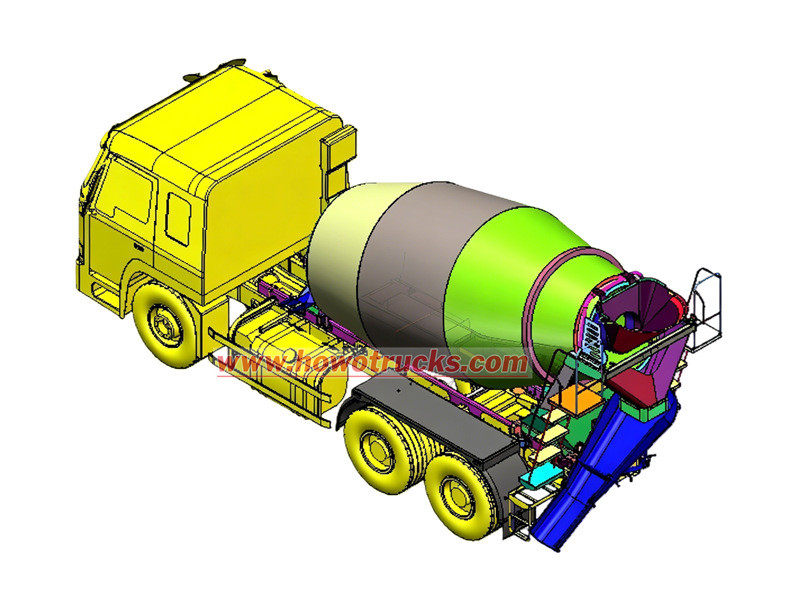

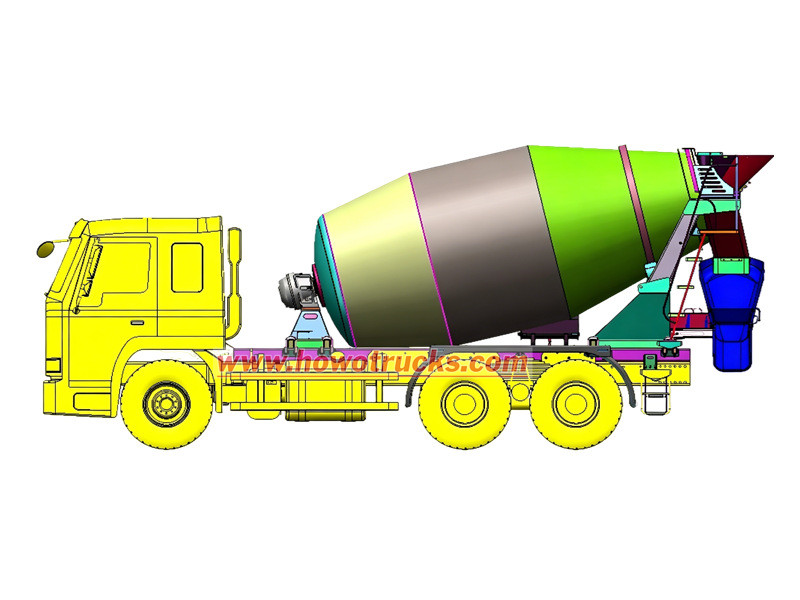

Tekening van een HOWO NX betonmixerwagen

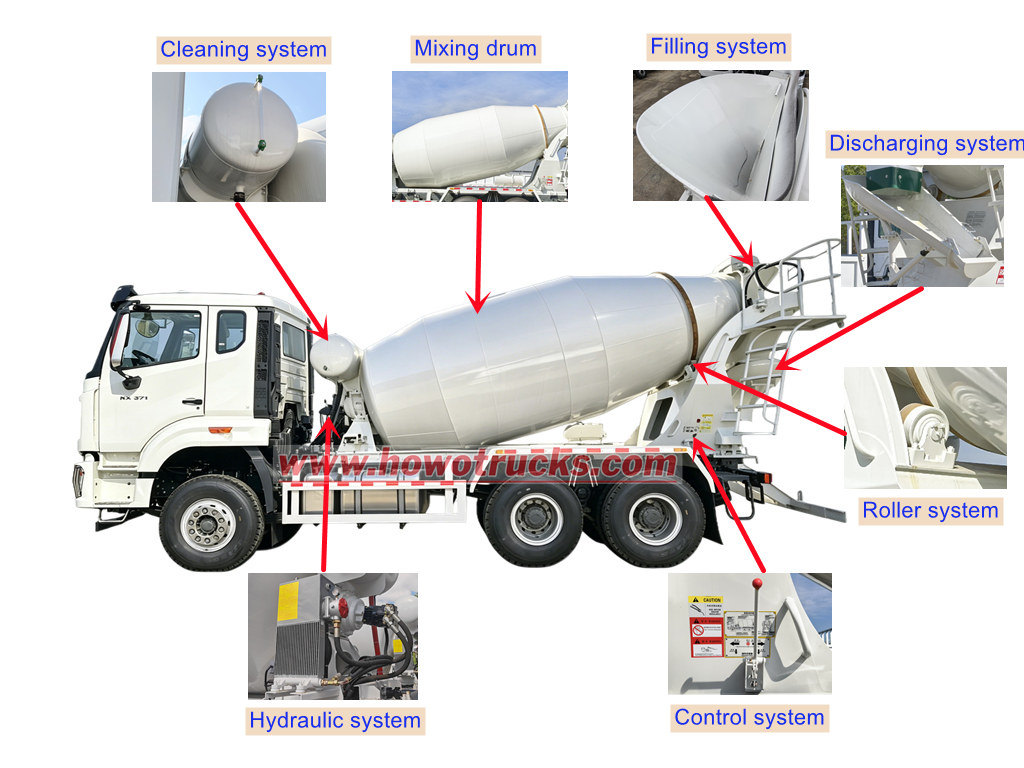

Belangrijkste functies van elk systeem van de HOWO betonmixer

1. Chassissysteem: Het vormt de fundering van het voertuig en is verantwoordelijk voor het transport van het beton.

2. Hydraulisch systeem: Het systeem onttrekt energie aan de motor, zet deze om in hydraulische energie en levert vervolgens via een hydraulische motor mechanische energie om de mengtrommel aan te drijven.

3. Mengtrommel: Het dient als opslagcontainer voor het beton, met interne schoepen die het materiaal mengen en geleiden, wat cruciaal is om te voorkomen dat het beton stolt en uit elkaar valt.

4. Afvoersysteem: Inclusief de hoofd- en hulpafvoergoten en vergrendelingsstangen. De hulpafvoergoot verlengt de lengte van de hoofdafvoergoot voor gemakkelijker lossen.

5. Reinigingssysteem: Maakt gebruik van een pneumatische watertoevoer. Water onder druk uit de druktank, het spuitpistool en de slangen reinigt de vultrechter, de mengtrommel en de afvoergoot om te voorkomen dat het beton uithardt en blijft plakken.

6. Besturingssysteem: Het bestaat uit een controller, verbindingsassen, flexibele assen en koppelingsmechanismen. Het wordt gebruikt om de rotatiesnelheid en -richting van de mengtrommel te regelen.

7. Rollensysteem: Het bevindt zich aan de achterkant van de mengtrommel en is verbonden met het subframe; het ondersteunt hoofdzakelijk de trommel.

8. Vulsysteem: Het bestaat uit de laadtrechter en de bijbehorende steunbeugel. De beugel helpt de impactkracht van het beton tijdens het laden te verminderen.

Werkingsprincipe van de HOWO NX betonmixer

● Mengfunctie: Tijdens het rijden brengt de aftakas het motorvermogen via de hydraulische pomp, hydraulische motor en reductiekast over op de mengtrommel, waardoor deze met een lage snelheid van 1-3 omwentelingen per minuut blijft draaien om de homogeniteit van het beton te garanderen en ontmenging te voorkomen.

● Vulfunctie: Tijdens het laden draait de mengtrommel met een hogere snelheid van 6-10 omwentelingen per minuut. Het beton komt via het laadsysteem in de trommel terecht en wordt door de spiraalvormige schoepen naar het midden en het onderste deel van de trommel geleid.

● Ontladingsfunctie: Tijdens het lossen draait de trommel met een snelheid van 3 tot 14 omwentelingen per minuut in omgekeerde richting. Het beton wordt door de spiraalvormige beweging van de schoepen naar de opening van de trommel geduwd en via de losgoot afgevoerd.

● Reinigingsfunctie: Het luchtreservoir van het remsysteem brengt de watertank onder druk. Het onder druk staande water wordt vervolgens gebruikt om de binnenkant van de mengtrommel, de laadopening en het lossysteem te reinigen.
